19
www.ecoflam-burners.com
IT
420010370402
A1 E_BCU OIL programmatore di comando
e sicurezza gasolio
M1 Motore elettrico per pompa e ventola
T1 Trasformatore d'accensione
Y Asta graduata
Y1 Elettrovalvola
3 Regolazione dell'aria nella testa di
combustione
5 Viti di fissaggio piastra
9 Presa Wieland
14 Cofano bruciatore
15 Flangia bruciatore
16 Pulsante di sblocco
102 Pompa gasolio
103B Regolazione dell’aria
113 Cuffia aria
15 14
MAX 4 LN TW TC - 230V/50-60Hz
MAX Gasolio
NOME
MAX 4 4 kg/h
MODELLO (Gas: kW; Gasolio: kg/h)
MAX Low NOx Low NOx Classe 3 fiamma gialla (<120 mg/kWh)
MAX Standard Classe 2-OIL EN267 (<185 mg/kWh)
EMISSIONI
- 1 stadio
R 1 stadio con pre-riscaldatore
TW Thermowatt E-BCU
TIPO DI FUNZIONAMENTO
TC Testa corta
TL Testa lunga
TIPO TESTA
- Gasolio
KER Cherosene
BIODIESEL Biodiesel
D Oilo combustibile: max visc. 50° E a 50°C
COMBUSTIBILE
230V/50-60Hz 230 Volt, 50-60 Hz
TENSIONE DI ALIMENTAZIONE
Imballaggio
CB : BRUCIATORE COMPLETO
- 1 sacchetto
- manuale tecnico in multilingue.
- filtro e tubi flessibili.
- spina wieland.
- ugello e chiave per ugello.
- viti, dadi e rosette.
KIT & ACS ordinabili e
consegnati separatamente
3
113
103B5

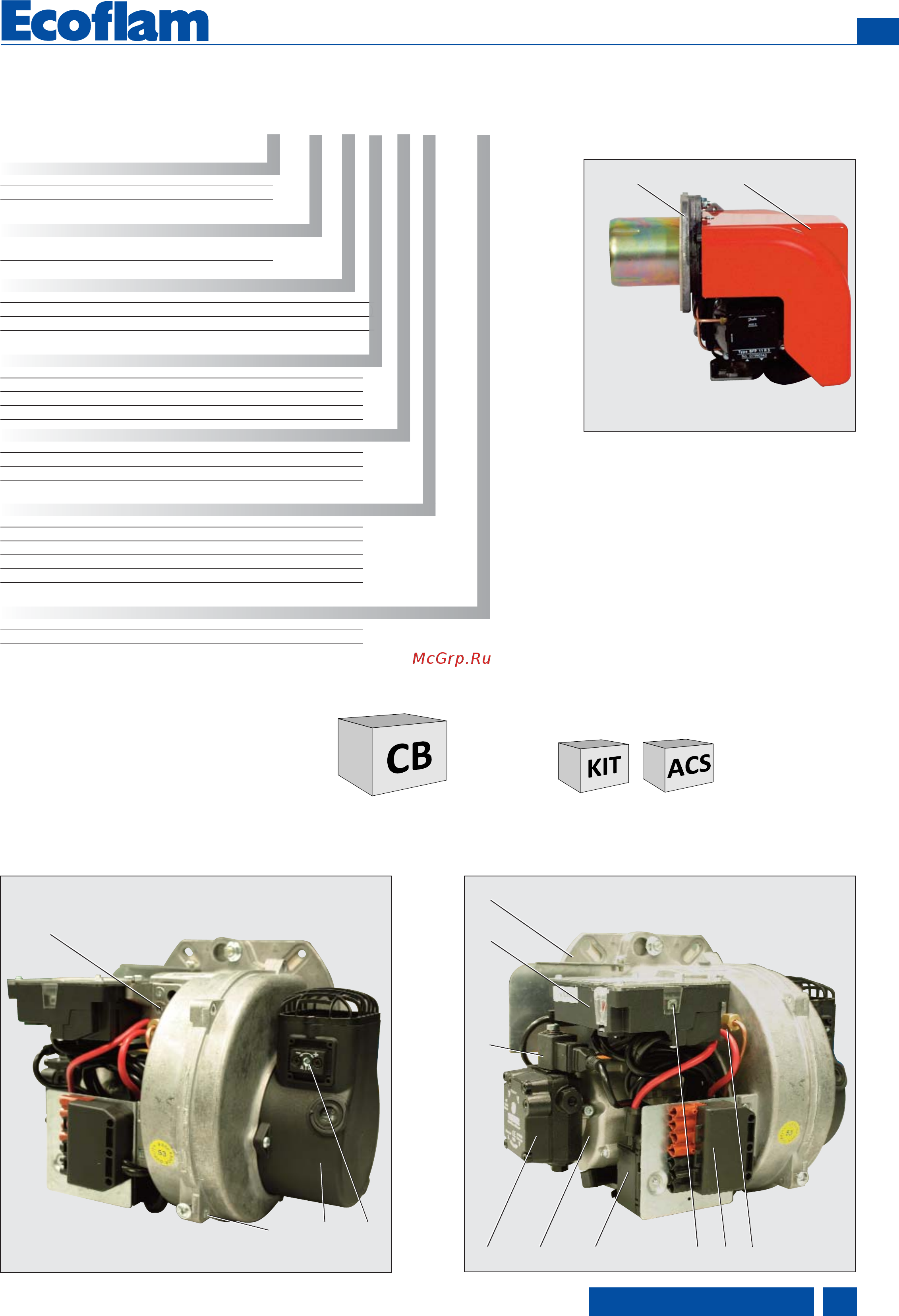

Contenuti generali - Descrizione del bruciatore
Y1
A1
M1
T1
15
16
102
9
Y
