29
www.ecoflam-burners.com
IT
420010370402
Cause ed eliminazione delle anomalie
In presenza di anomalie, devono essere
controllati i presupposti fondamentali
per il corretto funzionamento dell'impianto:
1. C'è corrente?
2. C'è gasolio nel serbatoio?
3. I rubinetti di arresto sono tutti aperti?
4. Tutti gli apparecchi di regolazione
e sicurezza come il termostato caldaia, il
dispositivo di sicurezza in caso di carenza
d'acqua, il fi necorsa, ecc., sono impostati?
Nel caso in cui, dopo il controllo dei punti
suddetti, l'anomalia persistesse, usare le
seguente tabella.
I componenti di sicurezza non devono
essere riparati, bensì devono essere
sostituiti con componenti riportanti lo
stesso codice articolo.
Utilizzare esclusivamente pezzi
originali del costruttore.
NB: Dopo ogni intervento controllare:
- i valori di combustione in condizioni di
esercizio (porta del locale caldaia
chiusa, copertura montata, ecc.).
- registrare i valori di combustione nel
libretto di centrale.

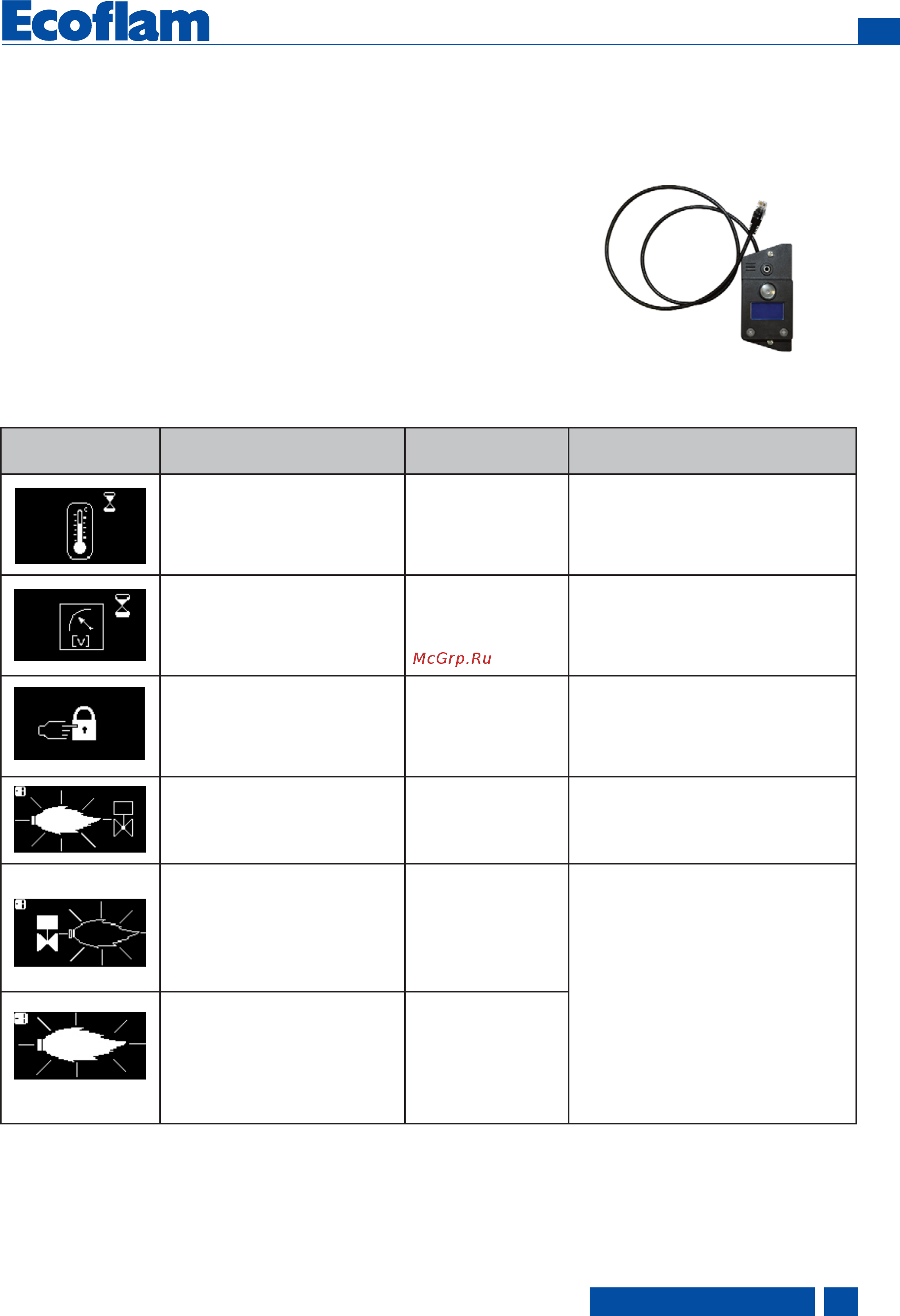

E-BCU display: l’interfaccia deve
essere usato dal personale che effettua
il service per poter leggere le anomalie
del bruciatore.
Assistenza - Possibili inconvenienti
Simbolo Anomalia Causa Rimedio
Nessuna richiesta di calore
Termostato mal regolato
o difettoso
Regolare o sostituire i termostati
In seguito allo spegnimento mediante
termostato il bruciatore non riparte.
Nessuna anomalia visualizzata nel
programmatore di comando e
sicurezza
Caduta o assenza della
tensione d’alimentazione.
Anomalia del
programmatore di
comando
Veri care l'origine della riduzione o
dell'interruzione di tensione.
Sostituire il programmatore di comando.
All'accensione il bruciatore si
accende brevemente e poi si
spegne, accensione della spia di
blocco
Il programmatore di
comando è stato
intenzionalmente
bloccato
Sbloccare nuovamente il programmatore
di comando.
Il bruciatore si accende e si
spegne dopo la preventilazione
Luce parassita durante
la preventilazione o la
preaccensione
Controllare le scintille di accensione/
regolare/sostituire gli elettrodi
controllare/sostituire l'elettrovalvola gasolio
Il bruciatore si accende e si
spegne dopo l'apertura
dell'elettrovalvola
Mancanza di fiamma al
termine del tempo di
sicurezza
Controllare il livello di gasolio nel serbatoio.
Se necessario, riempire il serbatoio.
Aprire le valvole.
Controllare la pressione dell'olio ed il
funzionamento della pompa, il giunto, il fi ltro
e la valvola elettromagnetica.
Controllare circuito di accensione e
regolazione degli elettrodi. Pulire/sostituire
gl i elettrodi.
Pulire/sostituire il rivelatore di fiamma.
Qualora necessario, sostituire i seguenti
componenti: elettrodi di accensione/cavo di
accensione/trasformatore di accensione/
ugello/pompa/elettrovalvola/programmatore
di comando di sicurezza.
Spegnimento della fi amma
con impianto in funzione
La fiamma si spegne
quando l'impianto è in
funzione
