- 19 -
EN
420010488900 OILFLAM 80.1÷200.1 AB
Hot
water
Return
hot water pipe
oil pipe oil pipe
heating cable
hot water pipe
insulation
T
1
1
2
3
4
5
5
6
7
8
9

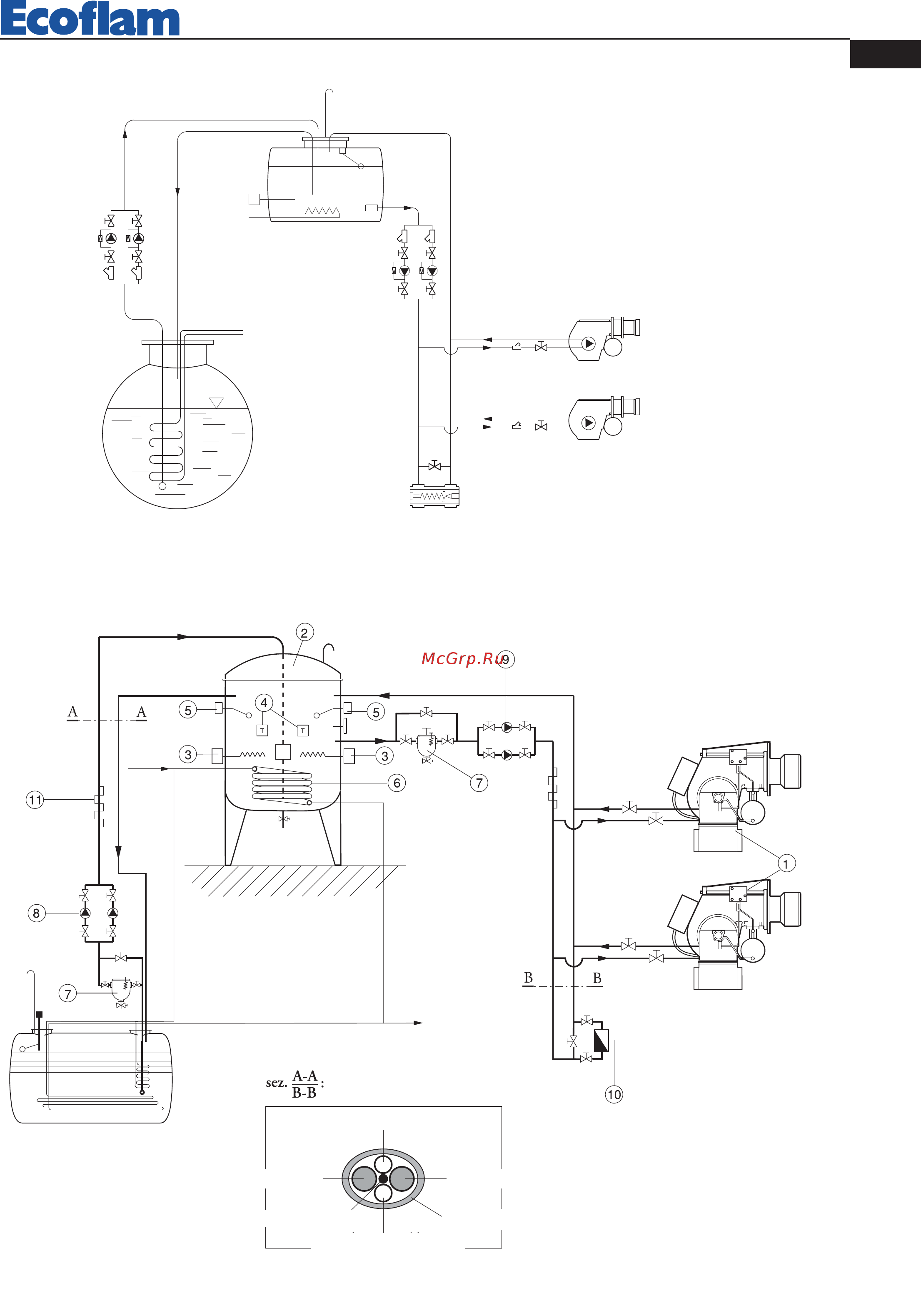

HEAVY OIL FEED SYSTEM UP TO 15°E AT 50°C
HEAVY OIL FEED SYSTEM UP TO 50°E AT 50°C
1 - Burner
2 - Tank
3 - Heater
4 - Safety thermostat
5 - Level switch
6 - Heating coil
7 - Filter
8 - Load pumps
9 - Ring pumps
10 - Pressure regolator
11 - Heating cable
The burner must be supplied with oil heaving a min. temperature at the pump ( 50° C ).
Drawing for fluid fuel oil up to 50°E at 50°C .
IMPORTANT: All feed piping are heated (see sec. A-A)
1 - Burner
2 - Service tank
3 - Heating coil
4 - Thermostat
5 - Feeding pumps
6 - Heater
7 - Serbatoio principale
8 - By-pass
9 - Pressure regolator
