- 65 -
RU
420010488900 OILFLAM 80.1÷200.1 AB

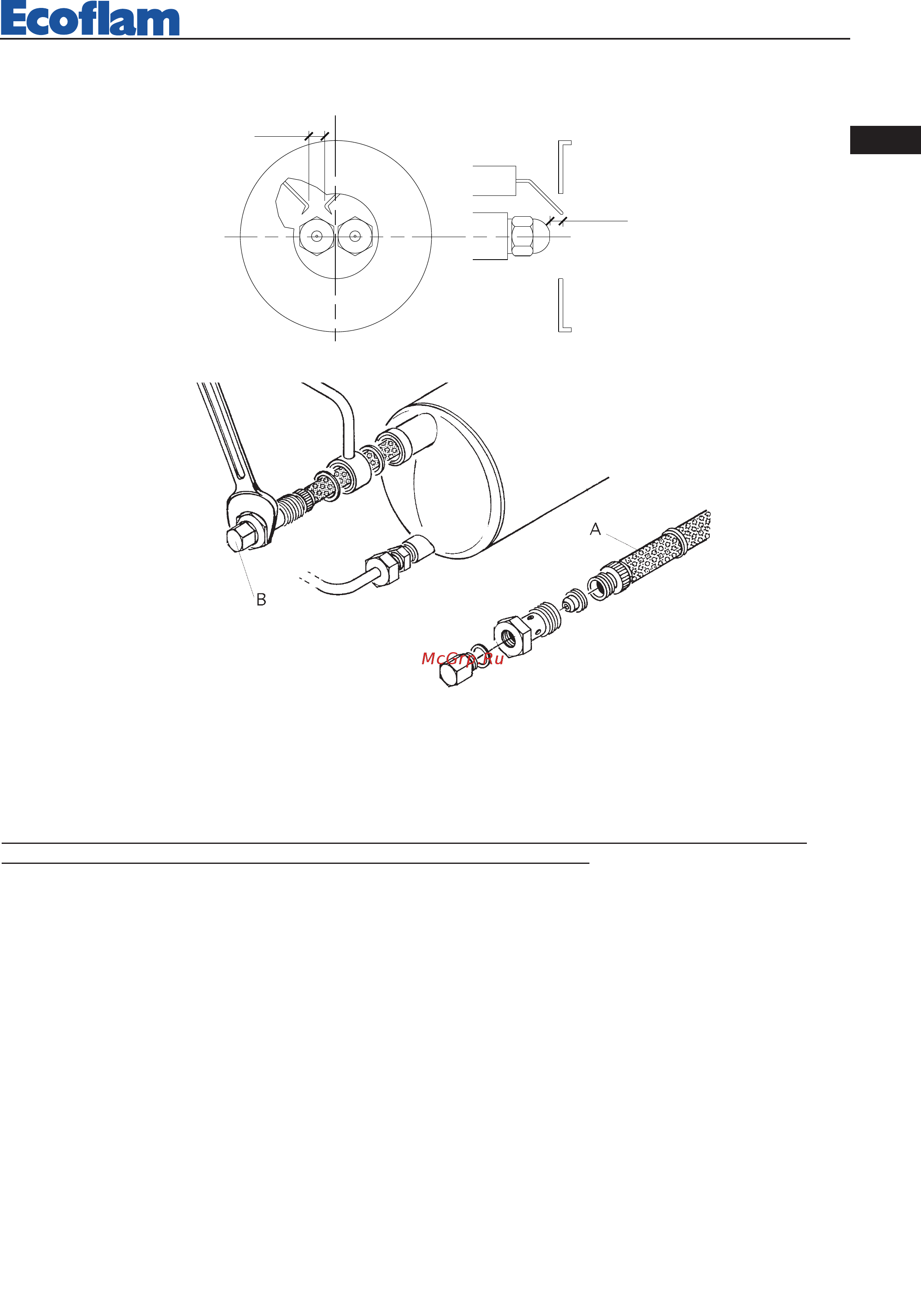

ПОЛОЖЕНИЕ ЭЛЕКТРОДОВ РОЗЖИГА
Для обеспечения правильного розжига горелки необходимо, чтобы были соблюдены показанные на рисунке ниже зазоры.
ОБСЛУЖИВАНИЕ ФИЛЬТРОВ БАЧКА-ПОДОГРЕВАТЕЛЯ
5÷6 mm
3÷4 mm
ДЕМОНТАЖ ФИЛЬТРА
1) Выключить горелку.
2) Ослабить винт В и слить из бачка мазут, так чтобы его уровень опустился ниже фильтра.
3) Отвинтить и извлечь из посадочного гнезда шток А.
4) После чистки фильтра собрать его как показано на рисунке и вставить в посадочное гнездо.
Всякий раз, когда демонтируются фильтр и клапан рекомендуется заменить весь комплект соответствующих прокладок.
Напоминаем, что во время работы горелки бачок-подогреватель находится под давлением приблизительно 23 бар,
поэтому проводить вышеописанные работы при работающей горелке очень опасно.
