- 61 -
RU
420010488900 OILFLAM 80.1÷200.1 AB
ТОЛЬКО ДЛЯ ЭЛЕКТРОННОЙ АППАРАТУРЫ SIEMENS LMO 44
На случай аварийной блокировки горелки предусмотрена система диагностики причин, повлекших за собой блокировку.
Диагностика осуществляется следующим образом:
При действующей аварийной блокировке (горит индикатор красного цвета) нажмите и не отпускайте в течение 3 секунд кнопку
перезапуска. Индикатор красного цвета начинает мигать. Причины блокировки расшифровываются, как показано в таблице
ниже:

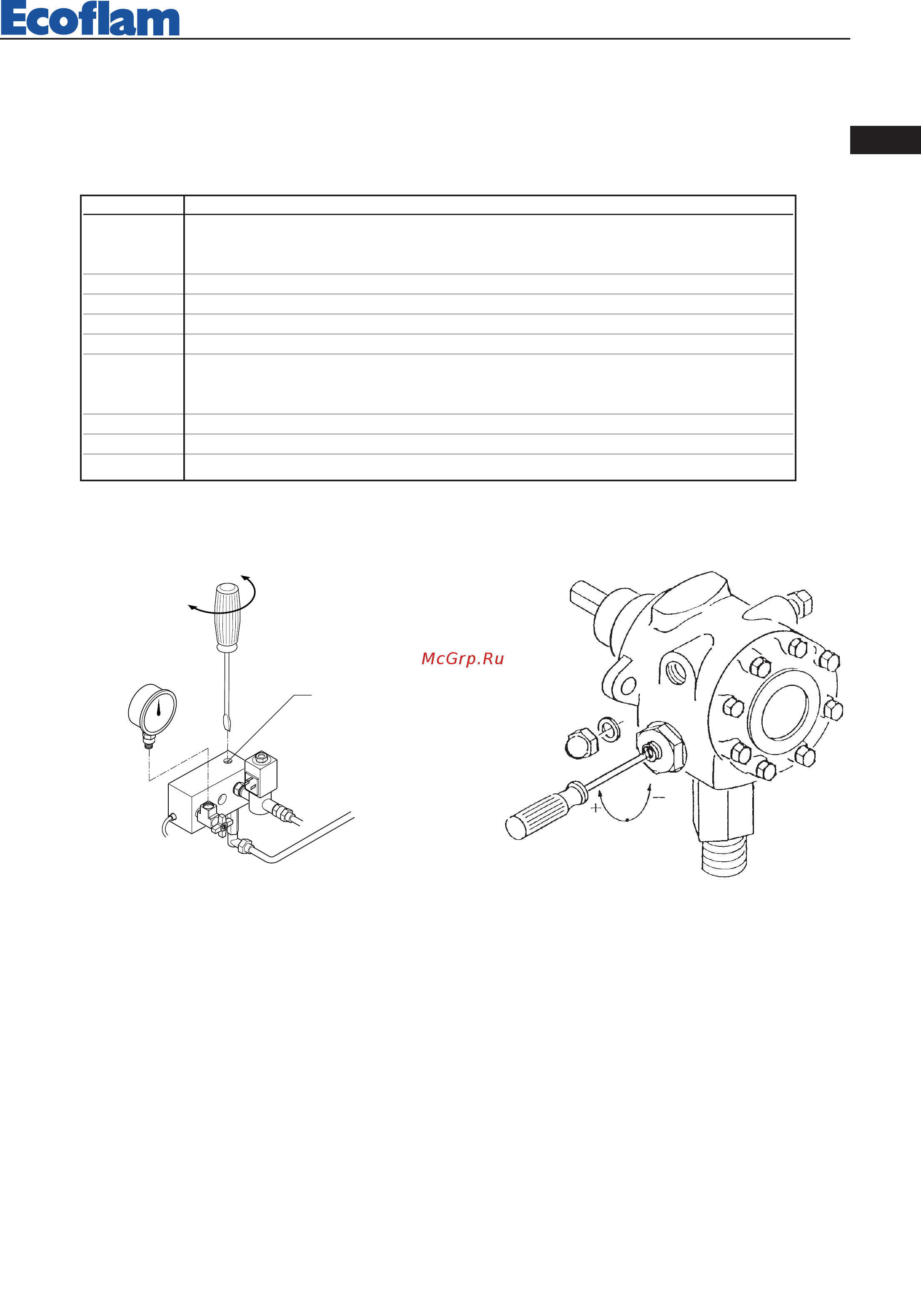

РЕГУЛИРОВКА ДАВЛЕНИЯ ТОПЛИВНОГО
НАСОСА
-
D
+
СХЕМА ЦИРКУЛЯЦИИ ТОПЛИВА НА ЭТАПЕ ПРОДУВКИ
Код ошибки Возможная причина
2 импульса По истечении времени аварийной остановки розжиг не произошел.
- вышли из строя электроклапаны - вышел из строя электрод обнаружения пламени
-неправильно отрегулирована горелка - вышли из строя электроды.
3 импульса Значение не присвоено.
4 импульса Посторонние источники света во время предварительной продувки.
5 импульсов Значение не присвоено.
6 импульсов Значение не присвоено.
7 импульсов Исчерпано предельное количество гашений факела во время работы
(превышен предел повторов цикла) - вышли из строя электроклапаны - вышел из строя
электрод обнаружения пламени - неправильно отрегулирована горелка.
8 импульсов Контроль времени подогрева топлива.
9 импульсов Значение не присвоено.
10 импульсов Неисправны контакты на выходе или внутренняя неисправность аппаратуры.
