- 62 -
RU
420010488900 OILFLAM 80.1÷200.1 AB
O
F
H
E
G
I
D
A
B
N

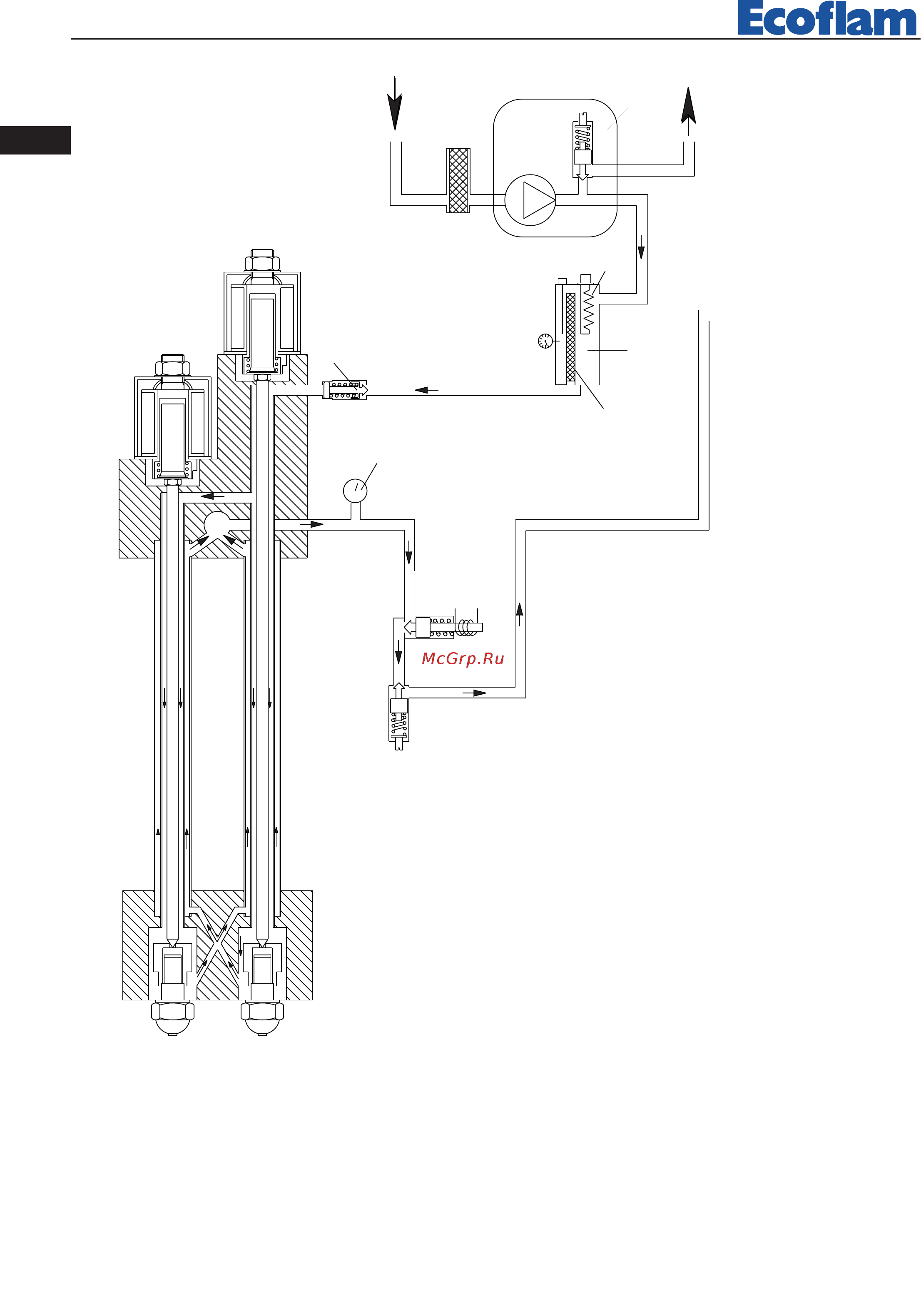

СХЕМА ЦИРКУЛЯЦИИ ТОПЛИВА НА ЭТАПЕ ПРОДУВКИ
Экспликация:
А - Электроклапан 1-й ступени (нормально закрытый)
В - Электроклапан 2-й ступени (нормально закрытый)
D - Регулятор давления топлива при продувке
E - Змеевик
F - Клапан-сепаратор газов
G - ТЭНы
H - Фильтр
I - Топливный насос
N - Манометр
O - Электроклапан (нормально открытый)
N.C. = Norm. chiusa
N.O. = Norm. aperta
