- 48 -
ES
420010488900 OILFLAM 80.1÷200.1 AB
SOLO PARA EQUIPOS DE CONTROL LLAMA SIEMENS LMO 44
En caso de bloqueo del quemador, es disponible la indicación del origen del bloqueo. Actuar de la manera siguiente:
con el quemador en seguridad (LED rojo encendido) presionar por más de tres segundos el botón de rearme manual y
aflojarlo. El LED rojo empezará a encenderse de luz intermitente, según la lista siguiente de códigos de error:

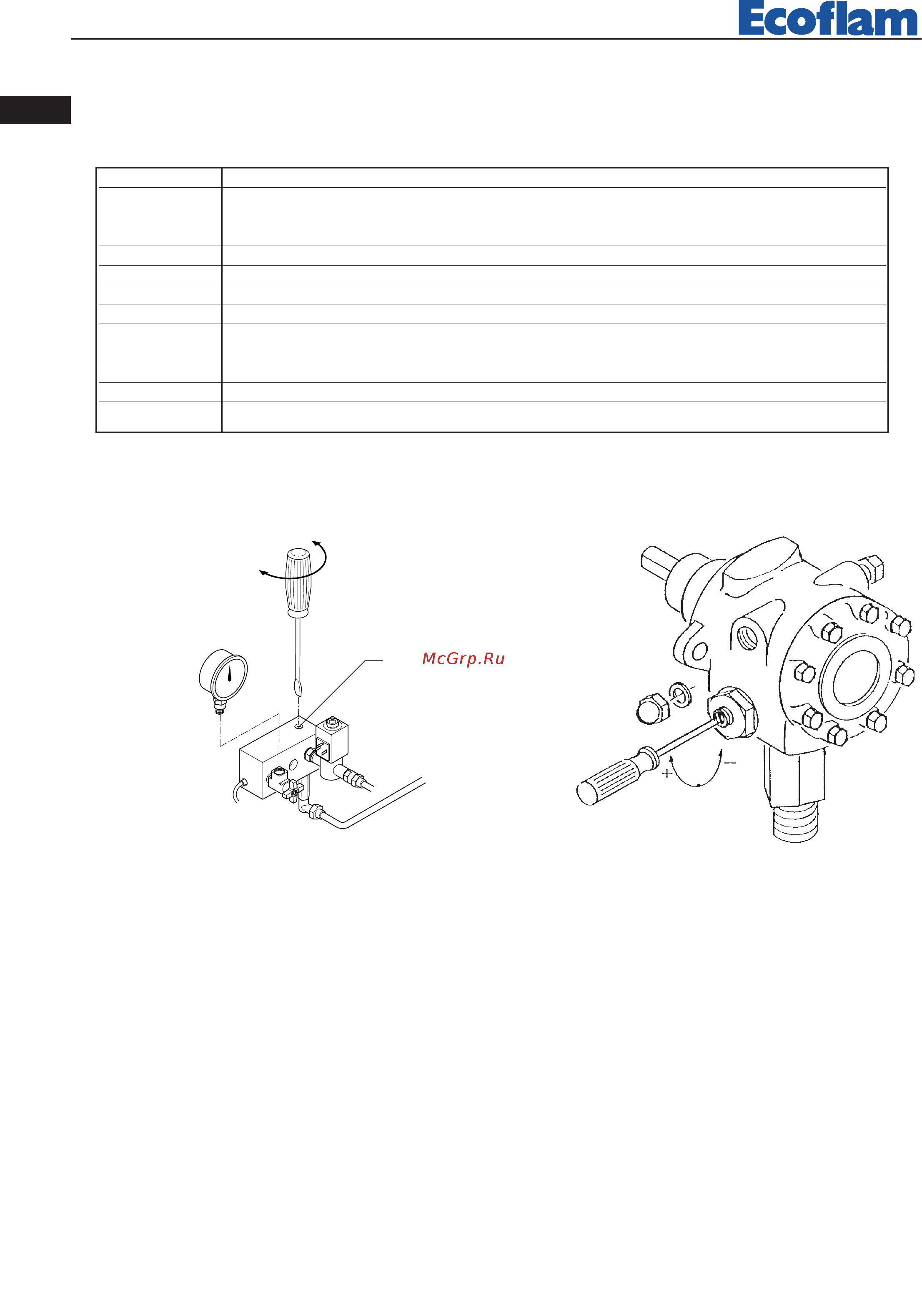

REGULACIÓN DE LA PRESIÓN BOMBA
-
D
+
REGULACIÓN DE LA PRESIÓN EN FASE DE PREBARRIDO
Códigos de error Posible causa
2 parpadeos Ausencia de llama al final del tiempo de seguridad en el encendido “TSA”
-Electroválvula defectuosa -revelación de llama defectuoso -regulación del quemador incorrecta
–electrodos defectuosos
3 parpadeos No utilizado
4 parpadeos Luz extraña durante la fase de prevarrido
5 parpadeos No utilizado
6 parpadeos No utilizado
7 parpadeos Falta de llama durante el funcionamiento (superado el límite de nº de repeticiones del ciclo)
–Electroválvula defectuosa –Revelación de llama defectuoso –Regulación del quemador incorrecta
8 parpadeos Control del tiempo de calentamiento del combustible
9 parpadeos No utilizado
10 parpadeos Contacto en la salido defectuoso o estropeado dispositivo interno
