- 56 -
RU
420010488900 OILFLAM 80.1÷200.1 AB
СИСТЕМА ПОДАЧИ МАЗУТА
1 - Всасывание
2 - Обратный контур
3 - Сброс воздуха и штуцер манометра
4 - Штуцер вакуумметра
5-Регулятор давления
6-К форсунке
213
45
6
7
МОНТАЖ ГОРЕЛКИ
1- Горелка
2- Гайка
3 - Шайба
4 - Уплотнительная прокладка
5 - Шпилька
6 - Котел
7 - Термоизоляционная косичка
F
D-D1E
A
B C
OILFLAM 50-120
OILFLAM 170-200
1
0
2
3
I
O
370
240
L
L
I
I
5
8
1
034
61Øirof 4°N
51.822
041 08 08
0
03
081 021
12012020
M
M
G
H1
G1

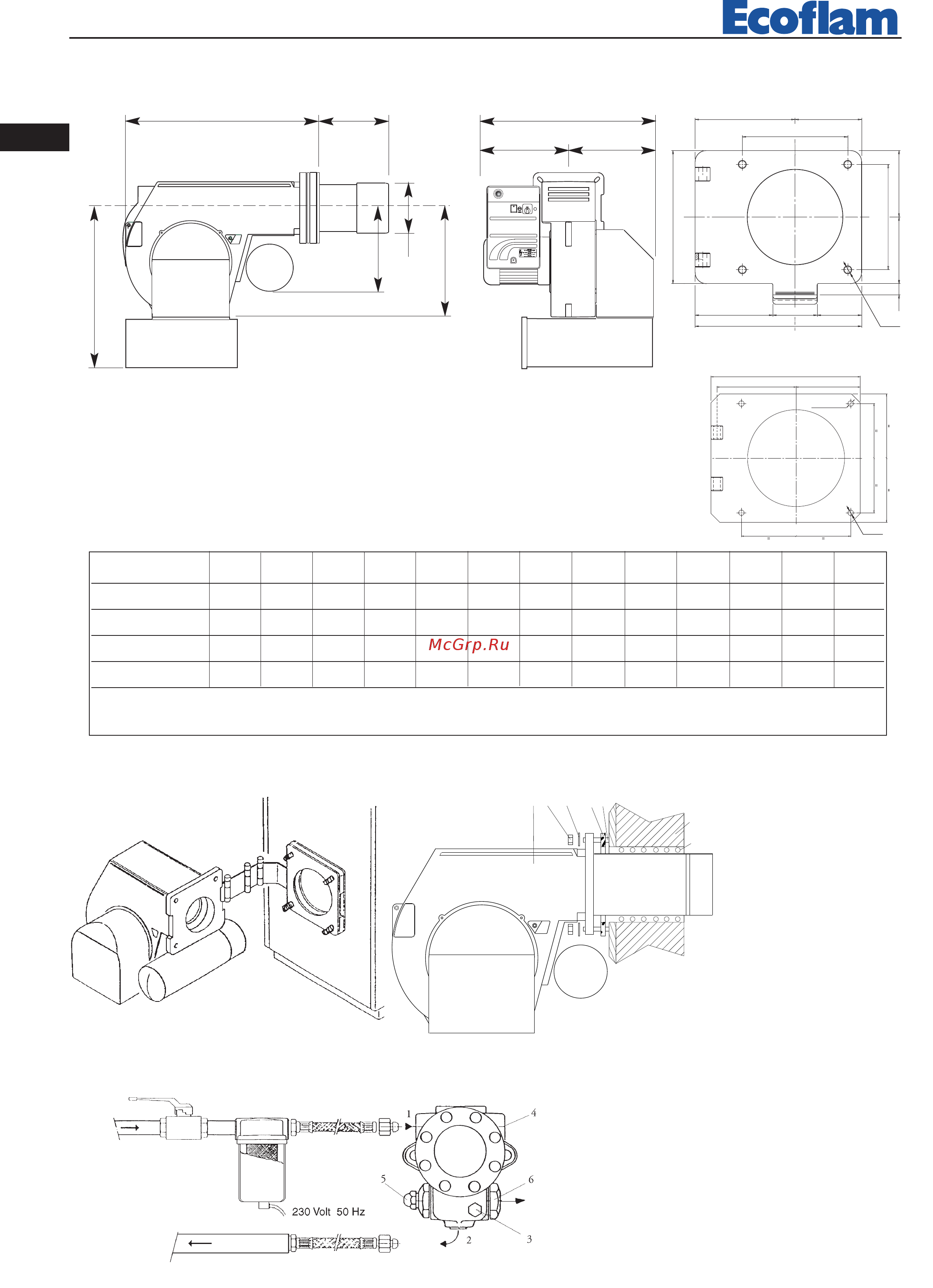

ГАБАРИТНЫЕ РАЗМЕРЫ (mm)
МОДЕЛЬ
AB CDD1E F GG1H1I L M
OILFLAM 80.1
758 388 370 170 310 600 185 390 440 600 190 190 M10
OILFLAM 120.1
758 388 370 170 310 600 185 390 440 600 190 190 M10
OILFLAM 170.1
920 450 470 280 480 710 250 420 390 680 315 315 M14
OILFLAM 200.1
920 450 470 280 480 710 270 420 390 680 315 315 M14
D = короткая огневая головка D1 = длинная огневая головка
170.1 - 200.1
80.1 - 120.1
