36
420010310300 MULTICALOR 500.1-600.1 PR/PR
FR

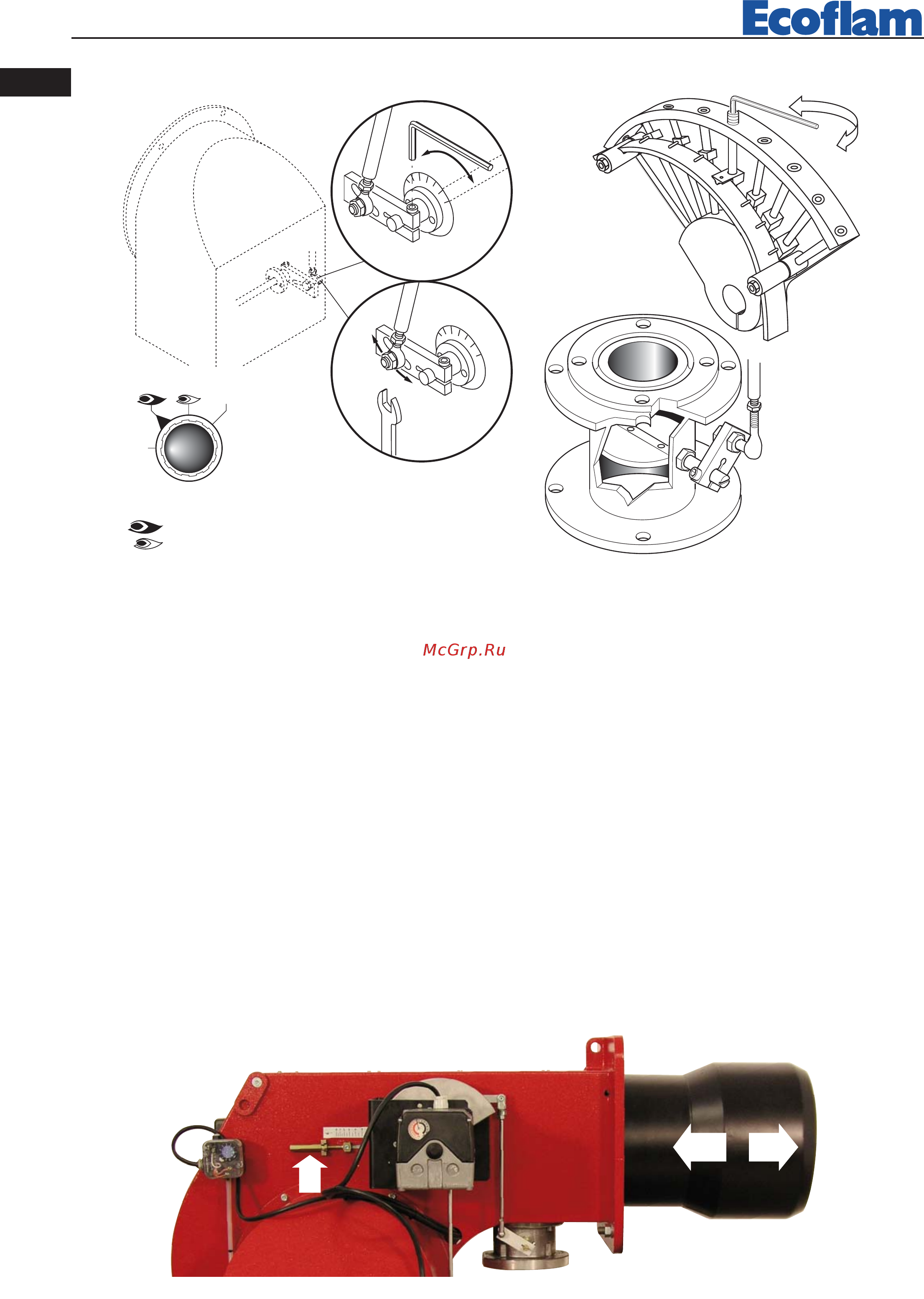

REGLAGES DES DEBITS AIR ET GAZ
+
--
Part. 1
Part. 2
Part. 3
-
+
-
COMMUTATORE
0
AUTO
0 =
bloccaggio degli apparati per il
funzionamento in una posizione intermadia
=
funzionamento alla massima potenza
=
funzionamento alla minima potenza
AUTO =
funzionamento automatico
REGLAGE DE LA PUISSANCE MINIMALE DU GAZ
Positionner le commutateur qui se trouve dans le tableau de borde, dans la position 2 et agir comme il suit:
Pour regler le débit minimale du gaz agir avec la clé à six pans sur la vis de la camme et modifier l’angle du
clapet gaz de la vanne à papillon.
REGLAGE DE LA PUISSANCE MAXIMALE DU GAZ
Positionner le commutateur qui se trouve dans le tableau de borde, dans la position 1 et agir comme il suit:
Pour regler le débit maximale du gaz agir sur l’électrovanne de reglage jusqu’à obtenir le débit correct pour la
chaudière.
REGLAGE DU DÉBIT MAXIMALE DE L’AIR
- Desserrer la vis de fixation de la tige et placer la même dans la position correcte.
A la fin du reglage resserrer la vis de la tige.
REGLAGE DES PUISSANCES INTERMEDIAIRES DU GAZ
Actionner le servomoteur avec le commutateur (ouvert / fermé) e placer sur la position 0 pour l’arreter. Pour
le reglage, agir comme il suit. Repeter les passages pour les autres points des cammes.
Reglage des débits intérmediaires du gaz (voir immage, partie 3):
- Avec une clé à six pans, modifier la position de la lame guide de la camme; serrant le débit augmente, desser-
rant le démit diminue.
REGULATION DE LA TETE DE COMBUSTION
+
-
blocage du servomoteur dans une position
intermédiaire
fonctionnement à la puissance maximale
fonctionnement à la puissance minimale
fonctionnement automatique
COMMUTATEUR
