39
420010310300 MULTICALOR 500.1-600.1 PR/PR
FR

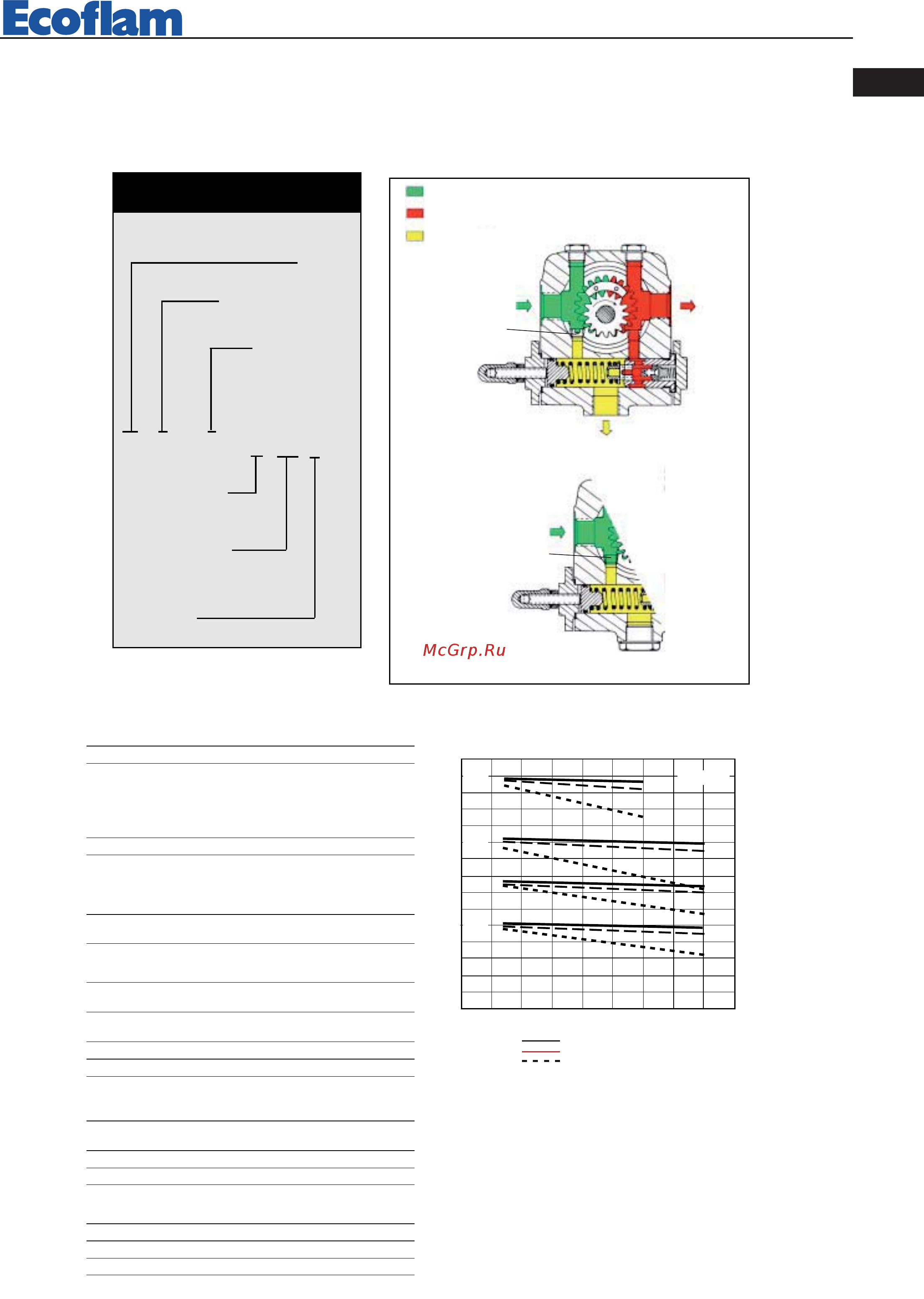

CARACTÉRISTIQUES TECHNIQUES POMPE SUNTEC TA
Note : Toutes les pompes TA sont livrées pour une utilisation bitube (bouchon de dérivation monté dans la prise
vacuomètre). Pour une utilisation monotube, le bouchon de dérivation devra être retiré et l'orifice de retour obturé par
un bouchon métallique et une rondelle d'étanchéité.
TA : type
TA 2 A 40 10 5
IDENTIFICATION
DES POMPES
(Toutes les combinaisons ne sont pas
disponibles. Consulter Suntec)
Capacité engrenage
(voir courbes de débit)
Sens de rotation
(vu de l'arbre)
A rotation horaire
C : rotation anti-horaire.
Gamme de pression :
30 : 7 - 30 bars
40 : 7 - 40 bars
Corps avec logement
pour réchauffeur
N° de révision
vers le
gicleur
Prise
manomètre
INSTALLATION
BITUBE
Aspiration
Réglage
de la pression
Bouchon
de dérivation
monté
Bouchon
de dérivation
retiré
Retour
obturé
Retour du fioul
au réservoir ou à
l'aspiration
Fioul en aspiration
Fioul sous pression
Prise vacuomètre
ou pression de
gavage
Retour
Aspiration
INSTALLATION
MONOTUBE
Aspiration G 1/2"
Sortie pression G 1/2"
Prise de pression G 1/4"
Prise vacuomètre G 1/4"
4020 30 3510 15 255
1000
1200
1400
200
400
0
600
800
TA5
TA4
TA3
TA2
0
900
1500
1100
1300
100
300
500
700
Généralités
Raccordements Cylindrical according to ISO 228/1
Arbre Ø 12 mm
By-pass Inséré dans prise vacuemètre
pour bitube système;
pour être retiré avec un 3/16" clé d'Allen
pour bitube système
Poids 5,4 kg (TA2) - 5,7 kg (TA3)
6 kg (TA4) -6,4 kg (TA5)
Caractéristiques hydrauliques
Gamme de pression 30 : 7 - 30 bars
40 : 7 - 40 bars
Pression de la livraison
30 bars
Gamme de viscositè 4 - 450 cSt
Température du fioul 0 - 140°C max. dans la pompe
Pression d'arrivée
air separation from oil
fioul lourd :5 bars max.
Return pressure light oil : 5 bars max.
heavy oil : 5 bars max.
Vitesse de rotation 3600 rpm max.
Couple 0,3 N.m
Choix du réchauffeur
Cartouche Ø 12 mm
Raccords selon DIN 40430, NFC 68190 (N°9 elec.)
Puissance 80-100 W
Débit de la pompe
Débit(L/h)
2850 rpm
Fixation par bride
fioul domestique
: 0,45 bars max. vacuum to prevent
Pression (bars)
Ces courbes donnent des valeurs correspondant à des pompes
neuves, sans usure.
Viscosité = 75 cSt
20 cSt
5 cSt- Vitesse de rotation = 2850 t/mn
