67
420010310300 MULTICALOR 500.1-600.1 PR/PR
RU

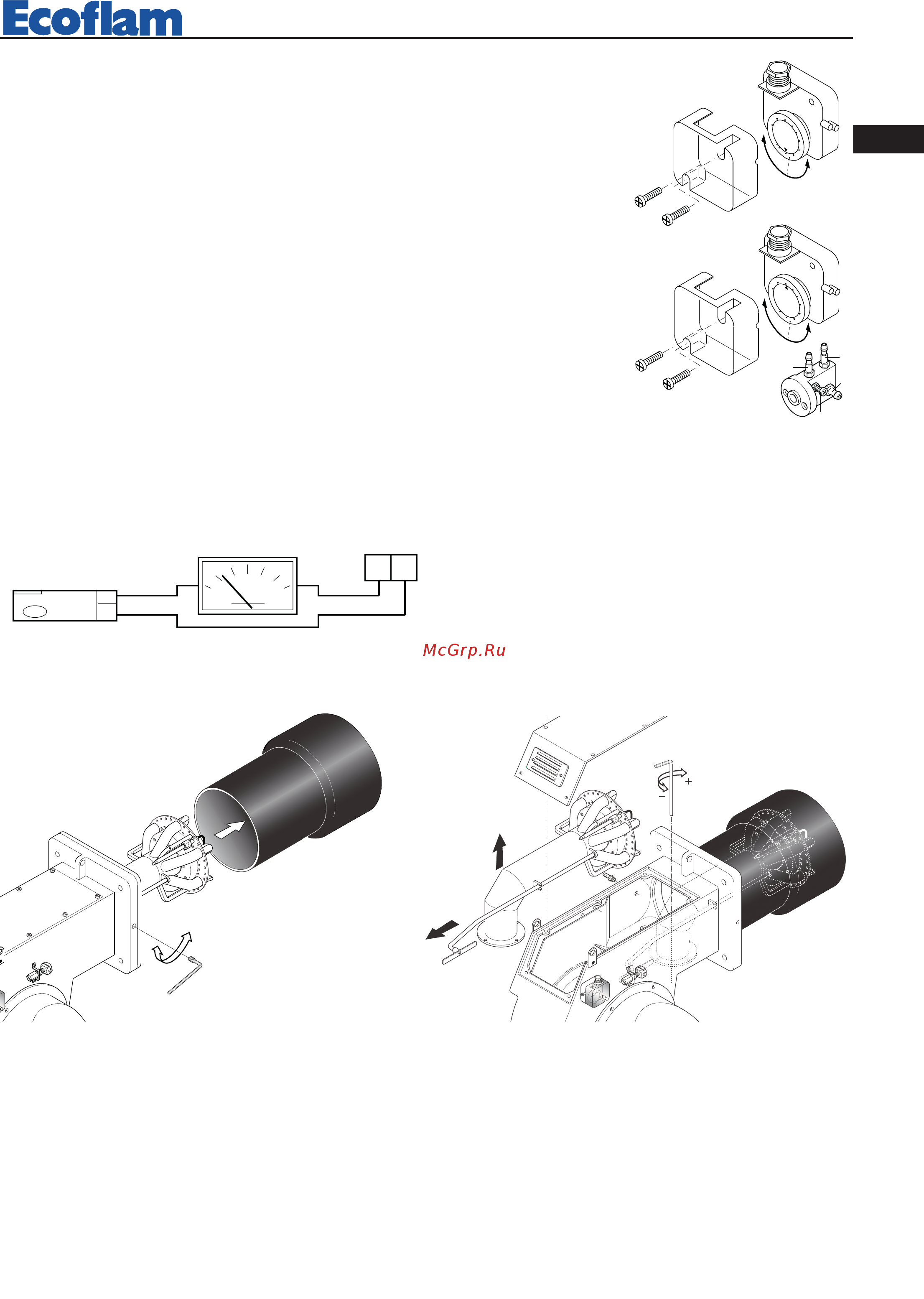

ДЕМОНТАЖ СТАКАНА
ДЕМОНТАЖ ОГНЕВОЙ ГОЛОВКИ
ТАРИРОВАНИЕ РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
- Отвинтить винты I и L и снять крышку M.
- Установить регулятор N на значение, соответствующее 60% номинального давления газа.
- Установить на место крышку M и ввернуть винты I и L.
ТАРИРОВАНИЕ РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА
- отвинтить винты A и B и снять крышку C;
- установить реле давления на минимум, установив регулятор D в положение 1;
- запустить горелку на 1-й ступени мощности;
- убедиться, что процесс сгорания проходит качественно;
- с помощью картонки постепенно закрывать всасывающий воздуховод вплоть до
повышения значения СО2 на 0,5 - 0,8%, либо при наличии манометра, подключенного к
гнезду отбора давления E - до уменьшения давления на 1 мбар (~ 10 мм в.с.);
- медленно увеличивать тарировочное значение реле давления вплоть до аварийного
гашения горелки;
- освободить всасывающий воздуховод и установить обратно крышку С;
- нажатием кнопки перезапуска контрольной аппаратуры вновь запустить горелку.
N.B. – Давление в гнезде "Е" должно находиться в рабочем диапазоне реле давления. В
противном случае ослабить блокировочную гайку винта "F". Регулирование производится
постепенным вращением винта "F" по часовой стрелке для уменьшения давления и против часовой
стрелки – для его увеличения. Затем затянуть блокировочную гайку.
2
,5
5
1
0
1
5
50
2
5
3
5
30
40
4
5
20
0,
4
0,
6
0
,9
3
,0
1
,
5
2,
1
1
,8
2
,
4
2
,
7
1,2
I
L
M
N
A
B
C
D
E
F
G
H
реле давления газа
реле давления воздухаaria
Ток ионизации проверяется с помощью микроамперметра с
глубиной шкалы 1000 μА (постоянного тока), который
последовательно подключается к фотоэлементу. Как
правило, сила тока должна быть не ниже 70 μА.
ПРОВЕРКА СИСТЕМЫ ОБНАРУЖЕНИЯ ПЛАМЕНИ
22 23
LANDIS �
LFL 1.622
Fotocellula
min 70 μA
Microamperometro �
fondo scala 1000 μA
Фотоэлемент
Микроамперметр с
глубиной шкалы 1000 μА
