48
420010310300 MULTICALOR 500.1-600.1 PR/PR
ES
I
M
L
E
D - D1
F
G
C
B
A
H
N
O
SUNTEC
SUNTEC
SUNTEC
1
0
2
3
I
O
1
0
2
mbar
1500 2000 2500 3000 3500 4000
10
12
14
16
18
20
22
1000
0
2
4
6
8
500
40
80
120
160
200
240
280
320
kW
kcal/h
x 1000
kg/h
360
400
420
460
500 1000 1500 2000 2500 3000 3500 4000 4500 5000
4500 5000 5500
MULTICALOR 600.1
MULTICALOR 500.1

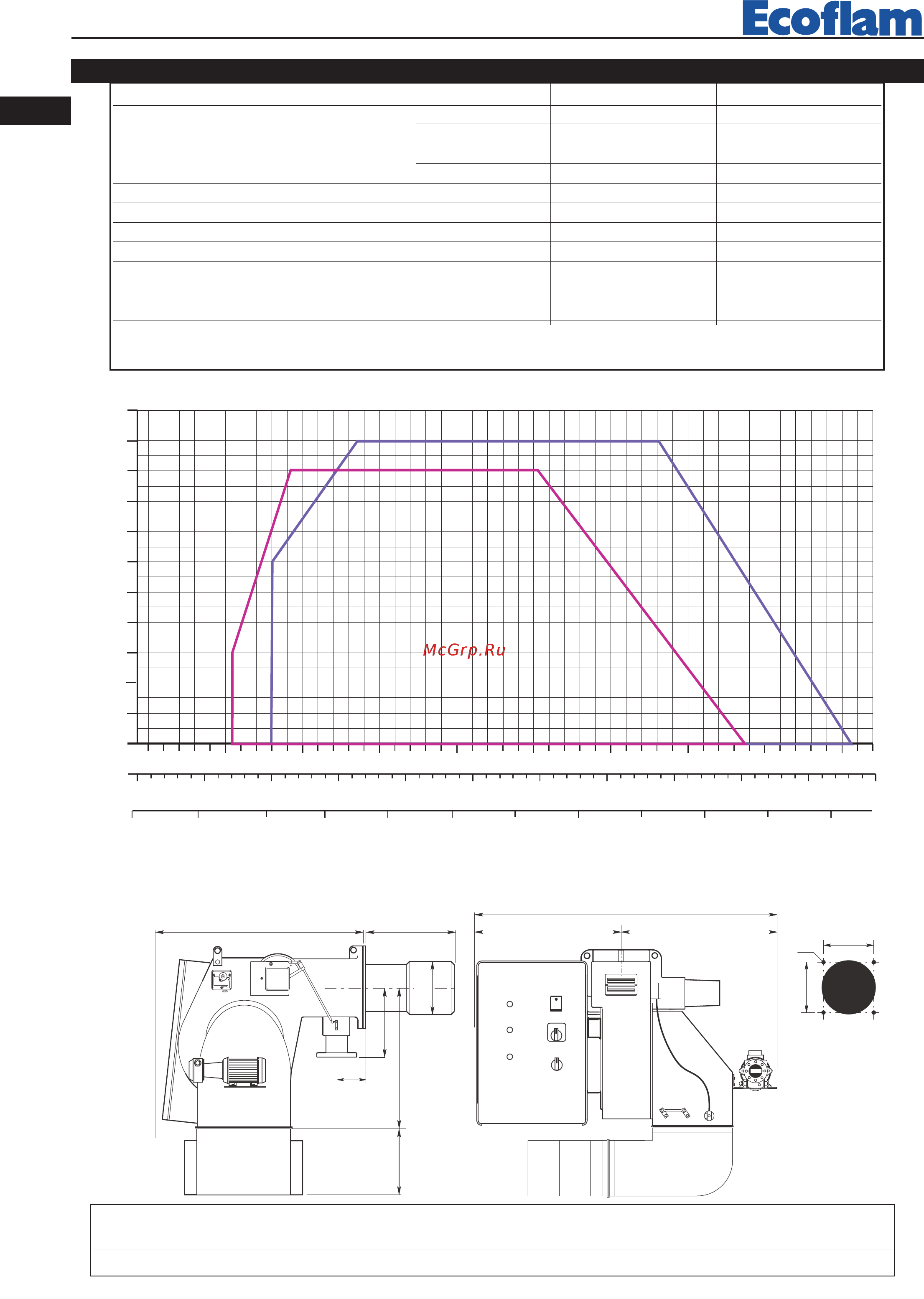

CURVAS DE TRABAJO
Potencia
Contropresión en cámara de combustión
DIMENSIONES TOTALES
D = cabeza corta
D1= cabeza larga
MODELO Multicalor 500.1 Multicalor 600.1
Potencia térmica máx.
kcal/h 4.310.000 5.000.000
kW 5000 5800
Potencia térmica min.
kcal/h 1.034.500 1.290.000
kW 1200 1500
Presión gas Natural gas mbar 35÷700 50÷700
Presión gas GPL mbar 65÷600 90÷600
Caudal máx. de gasóleo kg/h 423 490
Caudal min. de gasóleo kg/h 101 126
Alimentación eléctrica 50 Hz V 230/400 230/400
Motor kW 11 15
Velocidad N° 2800 2800
Combustible :
Natural gas (L.C.V. 8.570 kcal/Nm
3
), GPL (L.C.V. 22.260 kcal/Nm
3
)
Gasóleo
(L.C.V. 10.200 kcal/kg max. visc 1,5°E a 20°C)
MODELO ABCDD1EFGHI LMNO
Multicalor 500.1 1200 590 610 375 575 1000 320 565 400 330 330 M16 195 250
Multicalor 600.1 1200 590 610 375 575 1000 320 565 400 330 330 M16 195 250
CARACTERISTICAS TECNICAS
