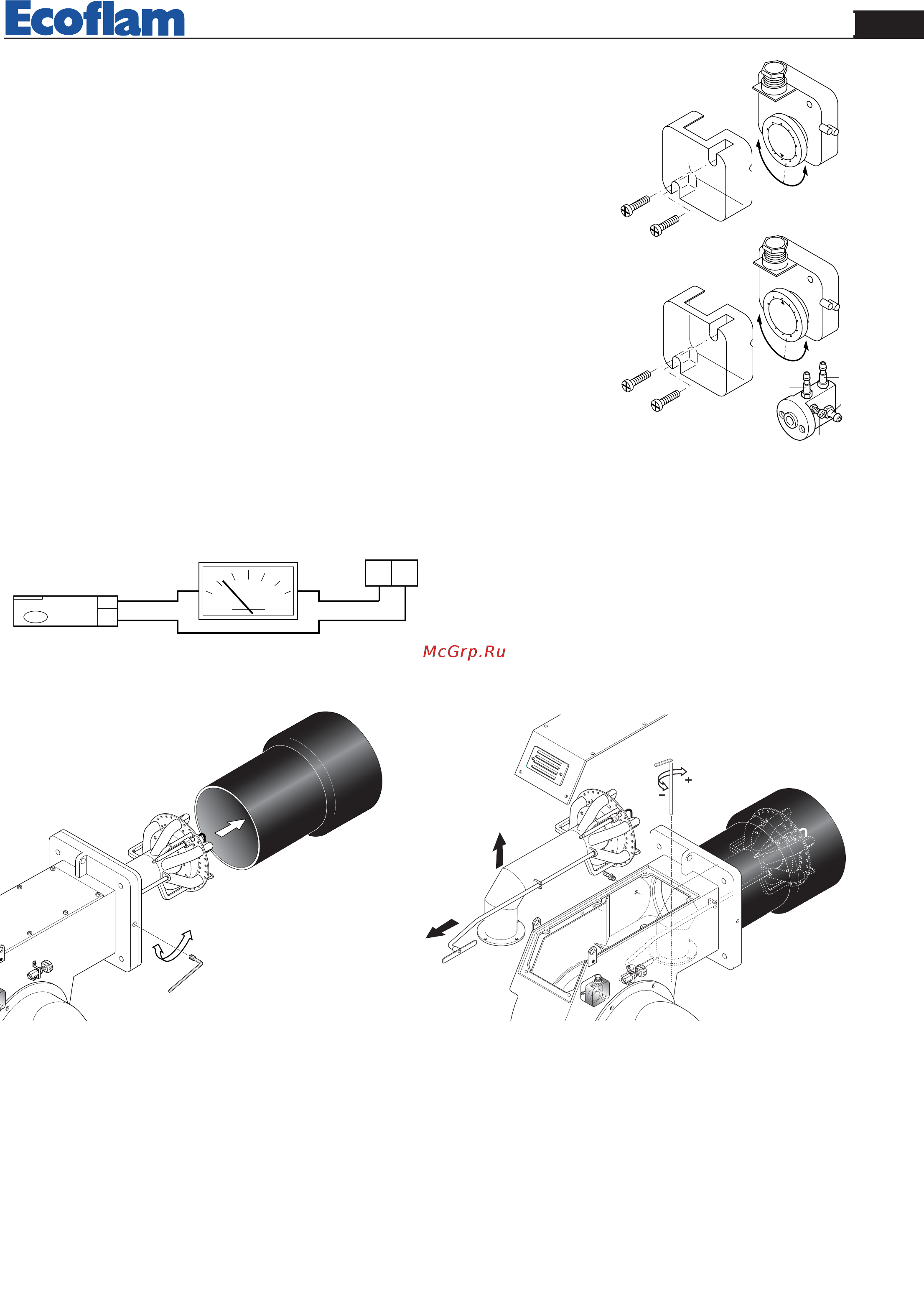

TARATURA DEL PRESSOSTATO GAS DI MINIMA PRESSIONE
- svitare le viti I e L e togliere il coperchio M
- posizionare il regolatore N ad un valore pari al 60% della pressione nominale di alimentazione gas
- rimontare il coperchio M e riavvitare le viti I e L
TARATURA DEL PRESSOSTATO ARIA
- svitare le viti A e B e togliere il coperchio C
- tarare il pressostato aria al minimo, ruotando il regolatore D in posizione 1.
- avviare il bruciatore e impostare il funzionamento in 1° stadio (1 fiamma).
- verificare la corretta combustione.
- con l’ausilio di un cartoncino ostruire progressivamente il condotto di aspirazione dell’aria
fino ad ottenere un aumento del valore di CO
2
di circa 0,5÷0,8 %, oppure, se si dispone di
un manometro collegato alla presa di pressione E, fino ad ottenere una diminuzione di 0,1
mbar (~10 mm C.A.).
- aumentare lentamente il valore di taratura del pressostato, fino a causare lo spegnimento in
blocco del bruciatore.
- togliere l’ostruzione al condotto di aspirazione aria e rimontare il coperchio C.
- ripristinare il funzionamento del bruciatore agendo sul pulsante di sblocco dell’apparecchia-
tura.
N.B.) - La pressione misurata alla presa E deve rientrare nel campo di lavoro del pressostato. Se ciò
non fosse, allentare il dado di bloccaggio alla base della vite F ed agire gradualmente sulla stessa; in senso orario
per diminuire la pressione, antiorario per aumentarla. Al termine della regolazione, ribloccare il dado di bloccaggio.
2,5
5
10
15
50
2
5
3
5
3
0
40
4
5
20
0,4
0,6
0,9
3,0
1
,5
2
,1
1
,8
2,4
2
,7
1
,2
I
L
M
N
A
B
C
D
E
F
G
H
pressostato gas
pressostato aria
SMONTAGGIO BOCCAGLIO
SMONTAGGIO TESTA DI COMBUSTIONE
Il controllo della corrente di rivelazione si effettua inse-
rendo un microamperometro con fondo scala di 1000 µA
(corrente continua) in serie alla fotocellula. Normalmente
il valore minimo della corrente di rivelazione è >70 µA.
CONTROLLO SISTEMA DI RILEVAZIONE FIAMMA
22 23
LANDIS �
LFL 1.622
Fotocellula
min 70 μA
Microamperometro �
fondo scala 1000 μA
IT
420010310300 MULTICALOR 500.1-600.1 PR/PR
7
