10
КОМПЛЕКТАЦИЯ
И КОНСТРУКЦИЯ

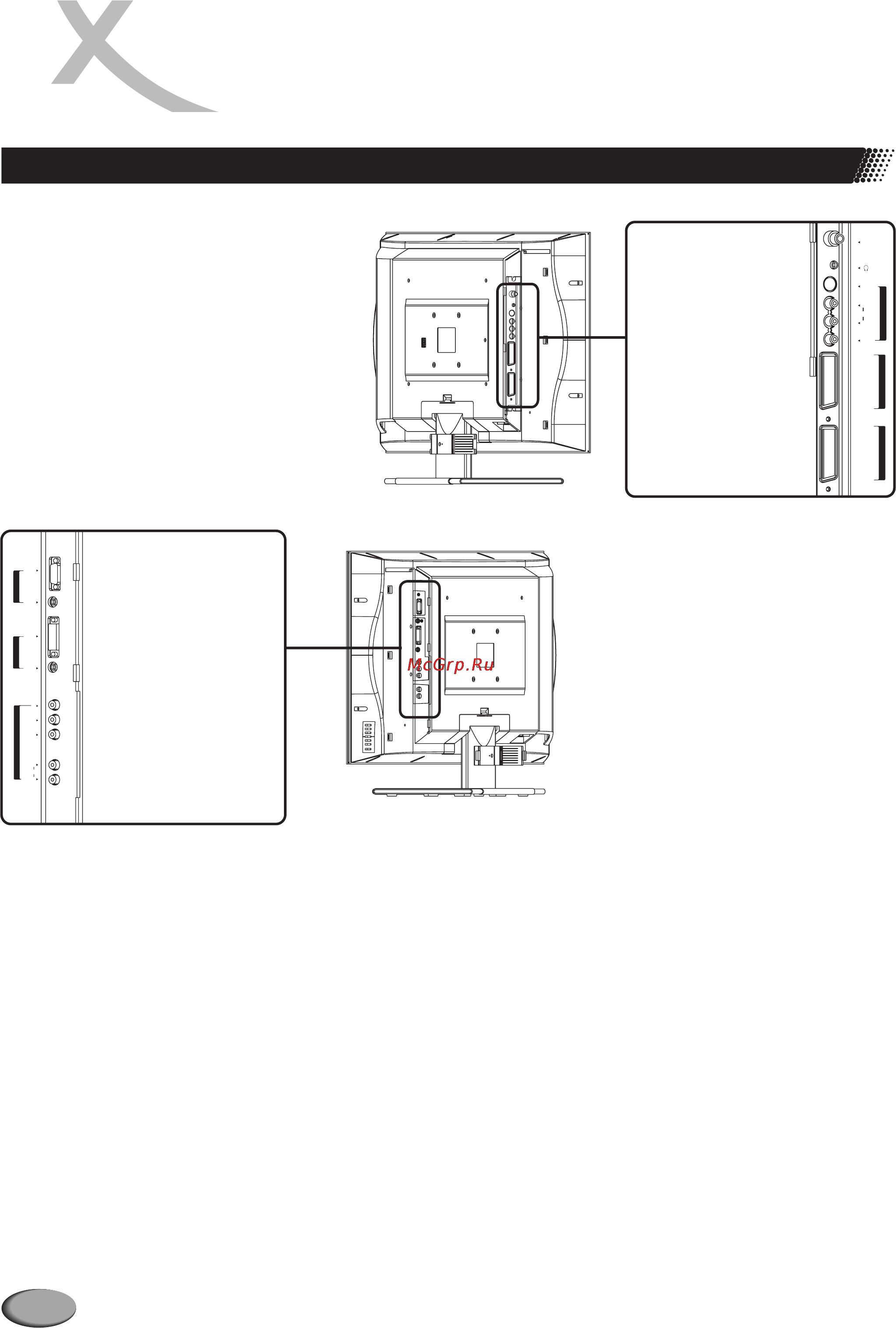

Разъемы для подключения внешних устройств
Аудио вход (левый)
Аудио вход (правый)
HDTV вход (Cr/Pr)
HDTV вход (Cb/Pb)
HDTV вход (Y)
Аудио вход
VGA вход
AUDIO
L/MONO
Y
HDTV IN
C/Pbb
C/Prr
R
DVI
-
DIN
DVI
-
D
AUDIO
D
-
Sub
D
-
Sub IN
AUDIO
Аудио вход
DVI вход
S3VIDEO вход
VIDEOвход
Аудио вход (левый)
Аудио вход (правый)
Выход на наушники
Антенный вход
S
-
VIDEO
VIDEO
AV IN / S- VID EO IN
SCART1
(
VIDEO/RGB
)
SCART2
)
(
VIDEO/S-VIDEO
AUDIO
L/MONO
R
RF
Разъем SCART1
(VIDEO / RGB)
Разъем SCART2
(VIDEO / S3VIDEO)
Антенный вход (RF)
Выход на наушники
AV входы (VIDEO, аудио правый и левый) / SVIDEO вход
Разъем SCART1 (VIDEO / RGB)
Разъем SCART2 (VIDEO / SVIDEO)
VGA и Аудио входы
DVI и Аудио входы
HDTV (Y, Cb/Pb, Cr/Pr) и Аудио правый/левый вход
Используется для подключения внешней антенны или кабельного телевидения.
Используется для подключения стереонаушников к телевизору.
Используются для подключения к телевизору внешних источников видео (композитного или S3VIDEO) и аудио
сигналов, например видео магнитофонов и DVD проигрывателей.
Комбинация этих разъемов используется для подключения компьютера к телевизору.
Комбинация этих разъемов используется для подключения к телевизору видео устройств или компьютера.
ы
Комбинация этих разъемов используется для подключения к телевизору видео устройств, оснащенных
компонентным видео выходом. Например, DVD проигрывателей.
