ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ

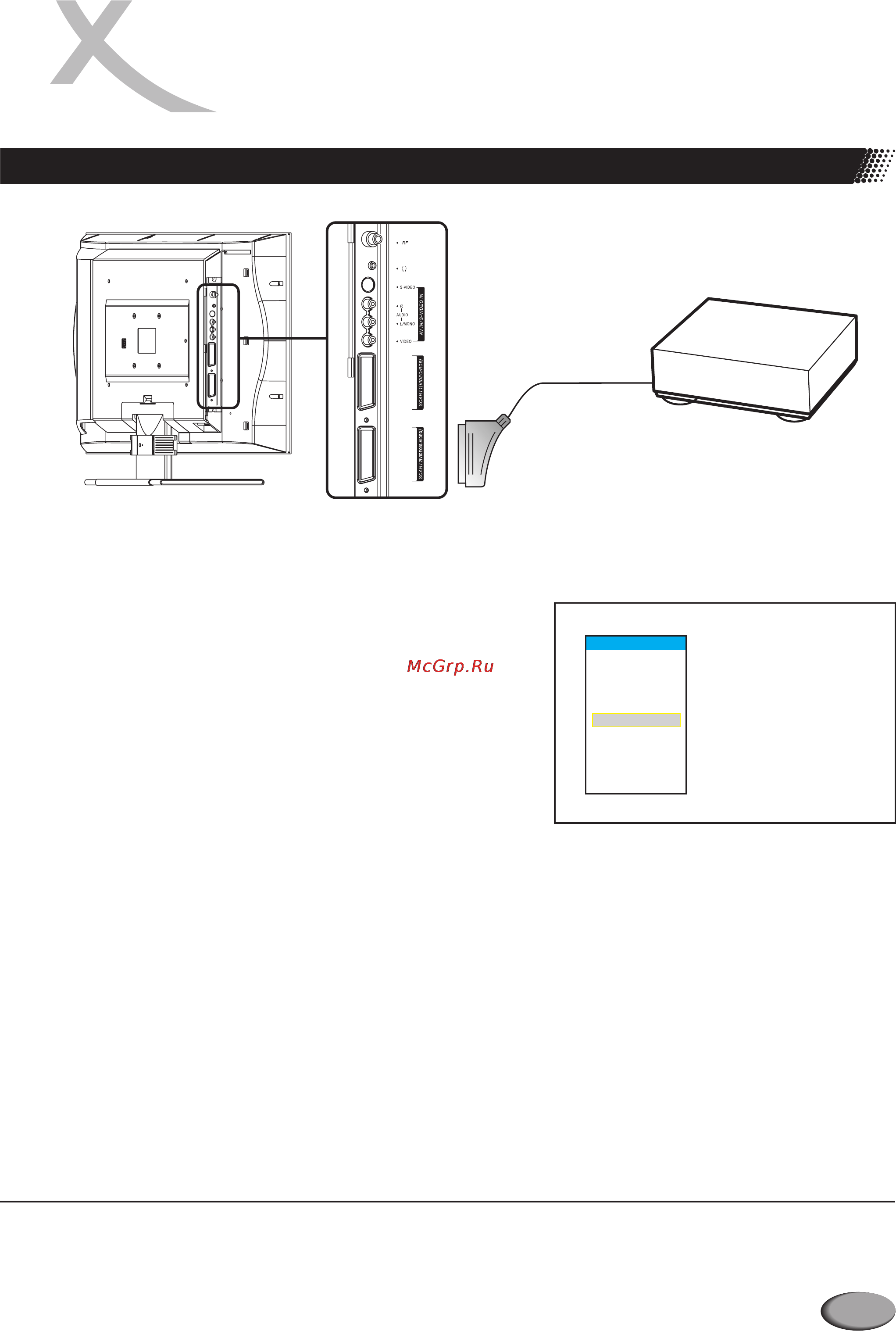

Подключение декодера видео сигнала
Подключение:
Соедините SCART кабелем разъем SCART на задней панели декодера и
разъем SCART2 нателевизоре.
SOURCE
CH
SCART AV
SCART Y C
S VIDEO
ENTER
Воспроизведение:
1 Включите телевизор и нажмите кнопку на ПДУ телевизора
для отображения менювыбораисточника сигнала.
2 Воспользуйтесь кнопками / на ПДУ для выбора в списке
источников сигнала пункта 2 (если на выходе из декодера
Композитный видео сигнал) или пункта 2 / (если на выходе
из декодера видео сигнал).
3 Нажмите кнопку для подтверждения выбора.
4 Включите декодер.
pq
Select Main Source
1. TV
2. Video
3. S-Video
4. Scart 1
6. Scart 2 Y/C
7. YPbPr
8. D-Sub
9. DVI
5. Scart 2 AV
Декодер
Коннектор SCART кабеля
Примечание:
Через разъем SCART2 телевизор принимает Композитный (SCART2 AV) и SVIDEO (SCART2 Y/C) видео сигналы. Видео
сигнал SVIDEO обеспечивает лучшее качество изображения по сравнению с Композитным видео сигналом.
