Xoro HTL 2711w [14/40] Подключение внешних устройств

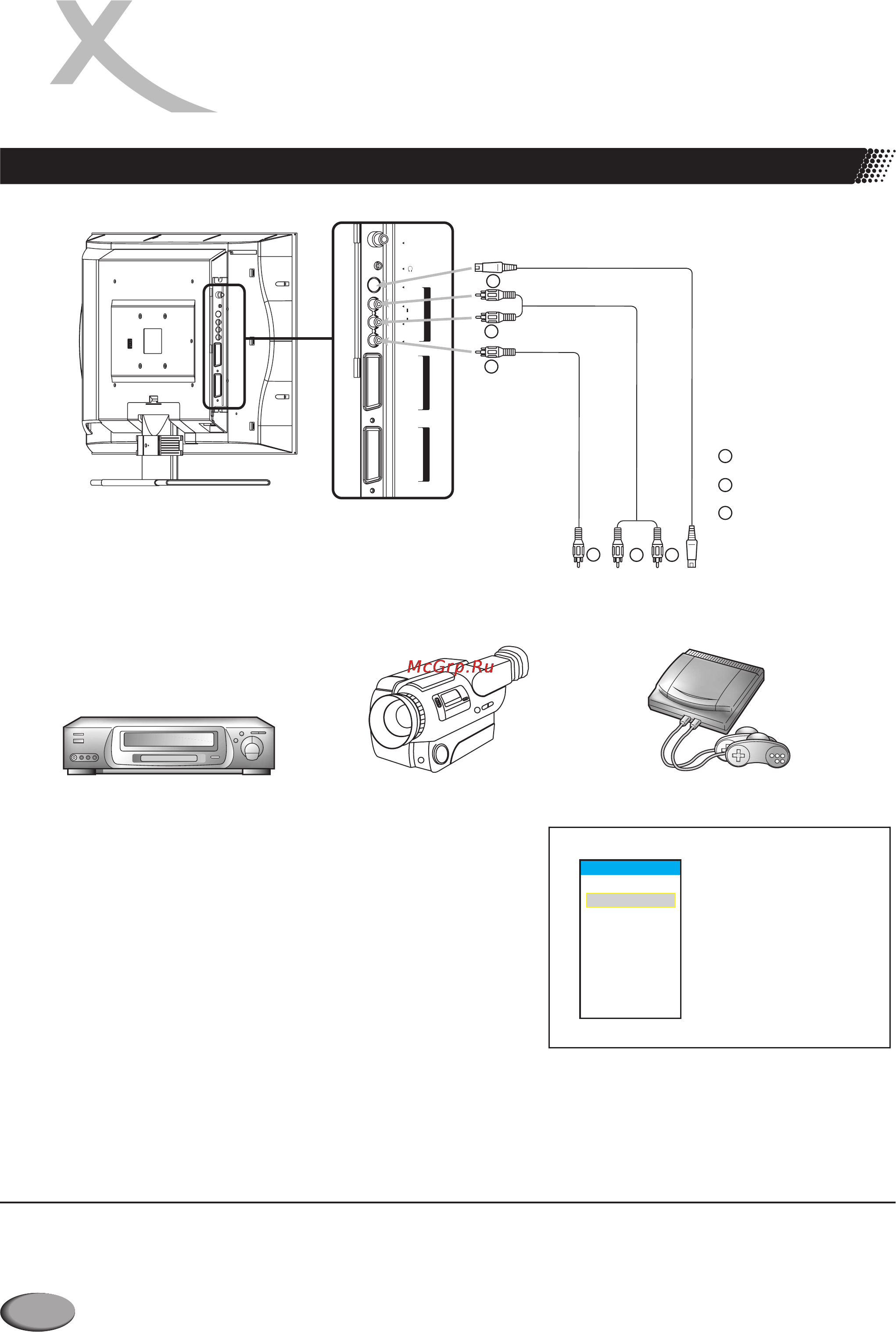

![Xoro HTL 2711w [14/40] Подключение внешних устройств](/views2/1049525/page14/bge.png)
14
ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ
Подключение RCA A/V или S-VIDEO кабеля
S
-
VIDEO
VIDEO
AV IN / S- VID EO IN
SCART1
(
VIDEO/RGB
)
SCART2
)
(
VIDEO/S-VIDEO
AUDIO
L/MONO
R
RF
Видео (желтый)
Аудио левый (белый)
Аудио правый (красный)
W
Y
R
W
Y
R
Y
Аудио шнуры
Видео шнур
W
R
SVIDEO кабель
С помощью RCA A/V кабеля или SVIDEO кабеля к телевизору можно подключать:
Видеомагнитофон
Видеокамеру
Игровую приставку
Подключение:
l
l
1. Включите телевизор и нажмите кнопку на ПДУ телевизора
для отображения меню выбора источника сигнала.
2. Воспользуйтесь кнопками / на ПДУ для выбора в списке
источников сигнала пункта (если соединение выполнено с
помощью / кабеля) или пункта (если соединение
выполнено с помощью кабеля
3. Нажмите кнопку для подтверждения выбора.
4 Включите внешнее устройство.
С помощью RCA A/V кабеля, представляющего собой комбинацию
видео шнура с коннектором желтого цвета и двух аудио шнуров с
коннекторами белого и красного цвета, соедините A/V разъемы
внешнего устройства и телевизора.
Или, с помощью SVIDEO кабеля соедините SVIDEO разъемы
внешнего устройства и телевизора, а с помощью аудио шнуров RCA
A/V кабеля соедините аудио разъемы внешнего устройства и
телевизора.
SOURCE
CH
VIDEO
RCA A V S VIDEO
SVIDEO ).
ENTER
Воспроизведение:
Select Main Source
1. TV
3. S-Video
4. Scart 1
5. Scart 2 AV
6. Scart 2 Y/C
7. YPbPr
8. D-Sub
9. DVI
2. Video
Примечание:
Видео сигнал SVIDEO обеспечивает лучшее качество изображения по сравнению с Композитным видео сигналом,
который передается при подключении внешнего устройства с помощью только одного RCA A/V кабеля.
