ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ

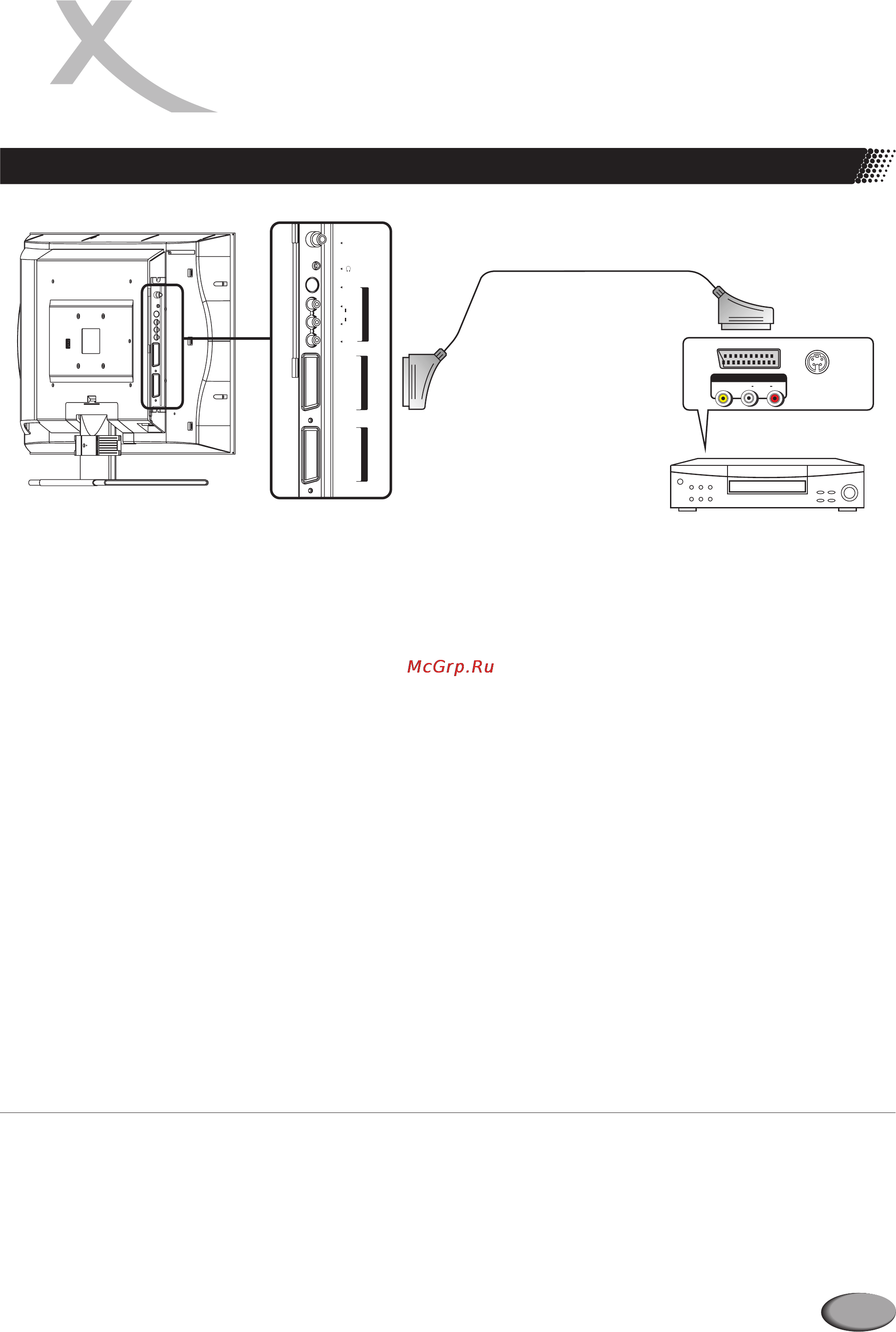

Подключение видеомагнитофона для записи
S
-
VIDEO
AV IN
Задняя панель
видеомагнитофона
Видеомагнитофон
RL
VIDEO
AUDIO
Коннектор SCART кабеля
SCART кабель
SCART
S
-
VIDEO
VIDEO
AV IN/ S-VIDEO IN
SCART1
(
VIDEO/RGB
)
SCART2
)
(
VIDEO/S-VIDEO
AUDIO
L/MONO
R
RF
Примечание:
Сигнал выбранного телевизионного канала постоянно транслируется на разъем SCART1 телевизора. Поэтому, если
необходимо осуществлять запись телевизионной программы без её вывода на экран телевизора (например, в то
время когда на экране телевизора воспроизводится фильм на DVD), шнур SCART видеомагнитофона следует
подключать к разъему SCART1 телевизора.
На разъем SCART2 телевизора транслируется сигнал, который поступает со встроенного ТВ тюнера, VIDEO входа или
SCART входа, и в данный момент отображается на экране телевизора.
Сигнал, который поступает в телевизор через VGA, DVI и компонентный видео входы, не транслируется на разъемы
SCART, и поэтому не может быть записан на видеомагнитофон.
Подключение:
Запись:
Соедините SCART кабелем разъем SCART на задней панели видеомагнитофона и разъем SCART на телевизоре.
1 Включите телевизор и выберите телевизионную программу для записи на видеомагнитофон.
Включите видеомагнитофон и загрузите видеокассету.
3 Нажмите кнопу RECORD (REC) на видеомагнитофоне для начала записи.
2
