ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ
Подключение DVD проигрывателя
AUDIO
L/MONO
Y
HDTV IN
C/Pbb
C/Prr
R
DVI
-
DIN
DVI
-
D
AUDIO
D
-
Sub
D
-
Sub IN
AUDIO
AUDIO COMPONENT
DVD проигрыватель
S
-
VIDEO
Задняя панель DVD
LR
AUDIO
Cb
Cr
Y
W
R
G
B
Аудио левый (белый)
Аудио правый и компонентный видео Pr/Cr (красный)
Компонентный видео Y (зеленый)
Компонентный видео Pb/Cb (синий)
SCART
W
R
Аудио кабель
Кабель для компонентного
видео сигнала
R
G
B
R GB
W
R

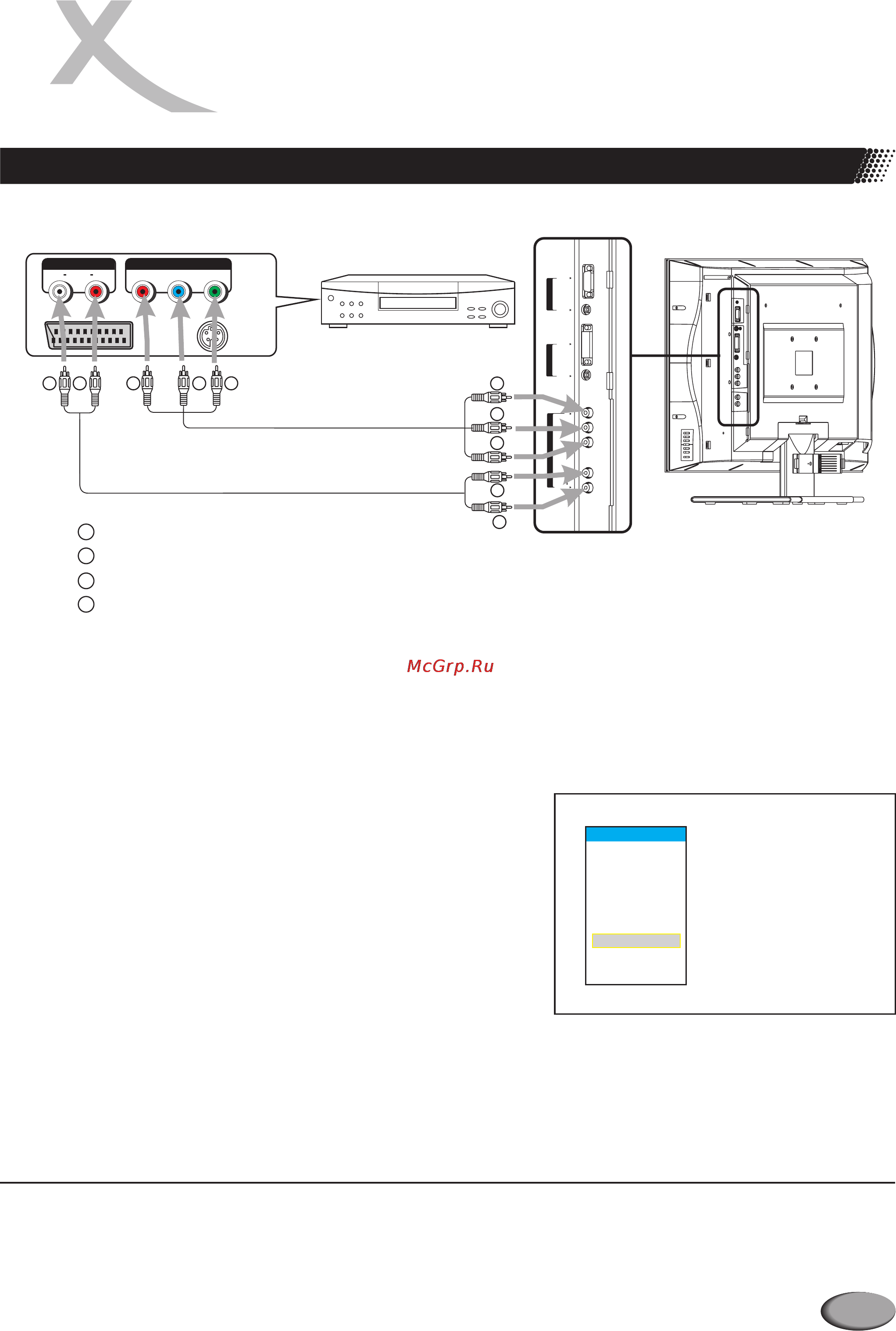

Подключение:
С помощью кабеля компонентного видео сигнала, представляющего собой комбинацию трех видео шнуров с
коннекторами красного, зеленого и синего цвета, соедините разъемы компонентного видео выхода DVD
проигрывателя и HDTV видео входа телевизора. С помощью аудио кабеля соедините аудио разъемы DVD
проигрывателя и телевизора.
Воспроизведение:
1 Включите телевизор и нажмите кнопку на ПДУ телевизора
для отображения меню выбора источника сигнала.
2 Воспользуйтесь кнопками / на ПДУ для выбора в списке
источников сигнала пункта .
3 Нажмите кнопку для подтверждения выбора.
4 Включите проигрыватель, загрузите диск и нажмите
кнопку на проигрывателе.
SOURCE
CH
YPbPr
ENTER
DVD DVD
PLAY DVD
Select Main Source
1. TV
2. Video
3. S-Video
4. Scart 1
5. Scart 2 AV
6. Scart 2 Y/C
8. D-Sub
9. DVI
7. YPbPr
Примечание:
Компонентный видео выход на DVD проигрывателе может маркироваться как Y/CbCr, Y/Pb/Pr, Y/BY/RY. Для
правильного соединения шнуров кабеля компонентного видео сигнала, воспользуйтесь правилом соответствия
цветовой маркировки коннекторов кабеля компонентного видео сигнала и разъемов компонентного видео выхода DVD
проигрывателя.
