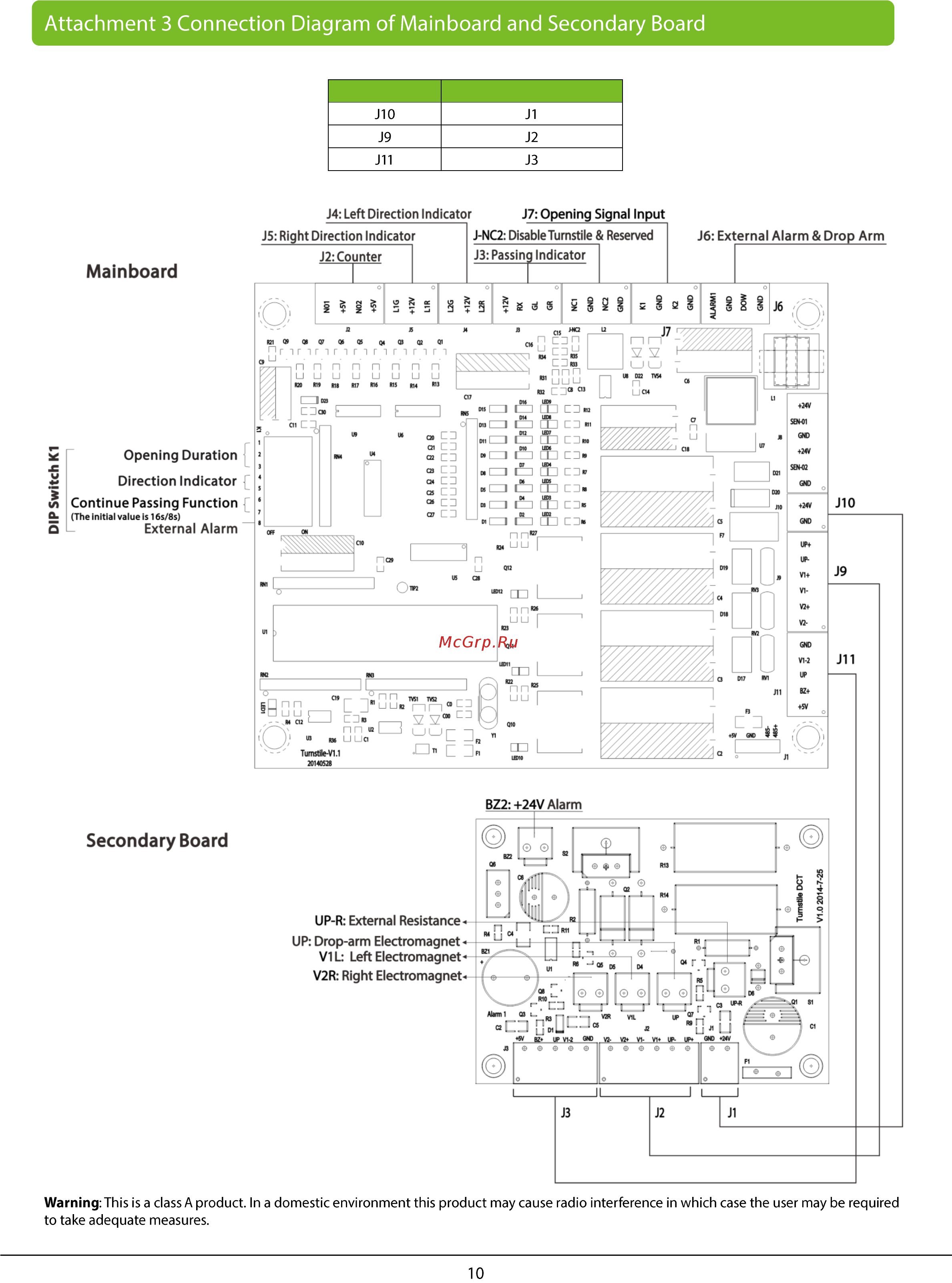

Attachment 3 Connection Diagram of Mainboard and Secondary Board The connection of Mainboard and Secondary Board I Mainboard Secondary board I J4 Left Direction Indicator J7 Opening Signal Input DIP Switch KI Mainboard Opening Duration Direction Indicator Continue Passing Function The Initial value Is 16s 8s External Alarm BZ2 24V Alarm Secondary Board Warning This is a class A product In a domestic environment this product may cause radio interference in which case the user may be required to take adequate measures 10
