Chapter 3 Device Wiring
Connection Cables between the Master Chassis and the Slave Chassis

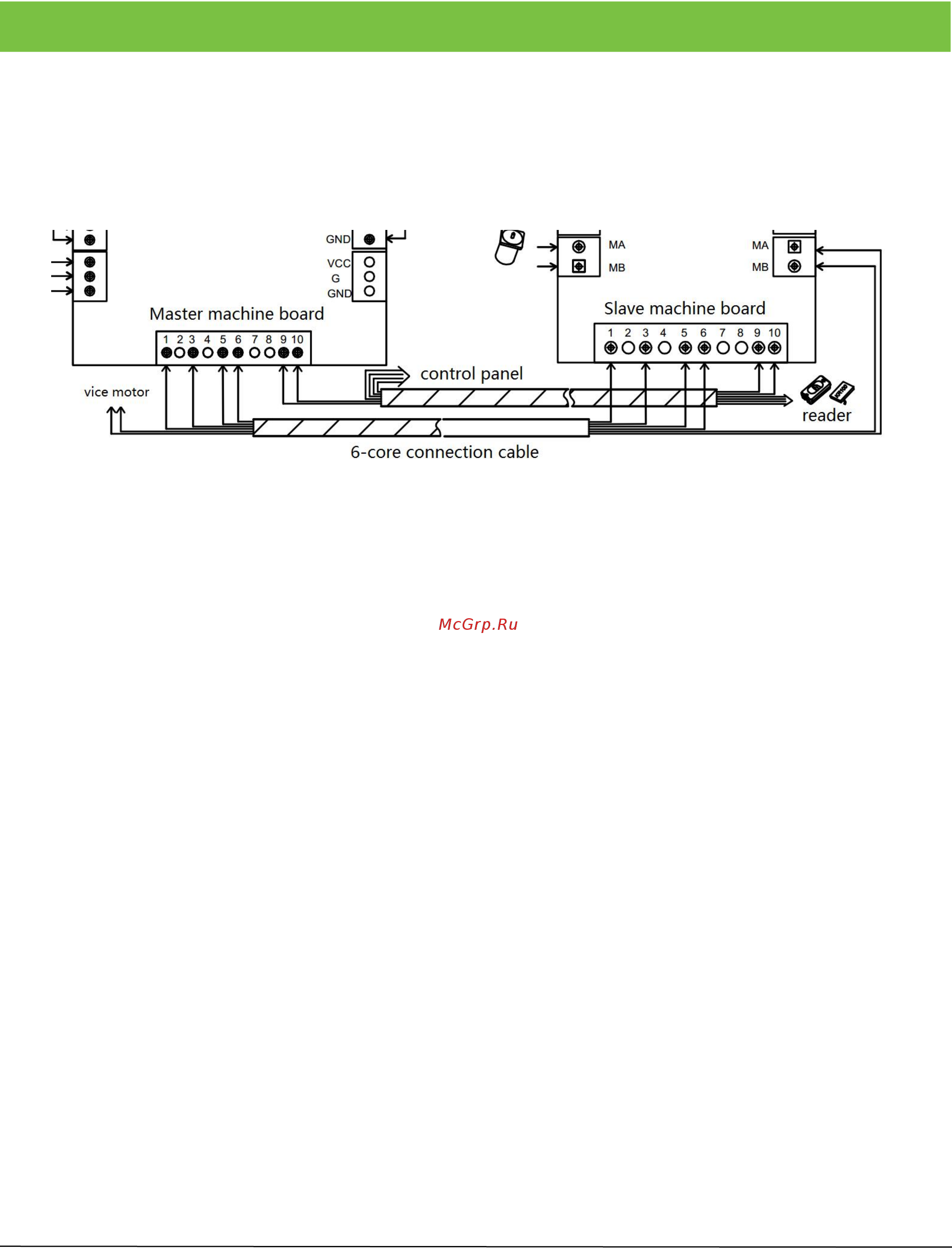

Two 6-core connection cables are deployed between two flap barriers. And the circuit wiring is shown in figure
3-1.
Figure 3-1
