Внимание!

После подъема швейной головки держите руки вдали от защелки (7). Не

располагайте руки и любые предметы между швейной головкой и

платформой ее основания.

6. УСТАНОВКА НАПРАВЛЯЮЩЕГО ШКИВА

Внимание!

Во избежание повреждений от внезапного старта машины, перед началом

следующих работ необходимо убедиться в том, что машина отключена от

сети, и двигатель полностью остановлен.

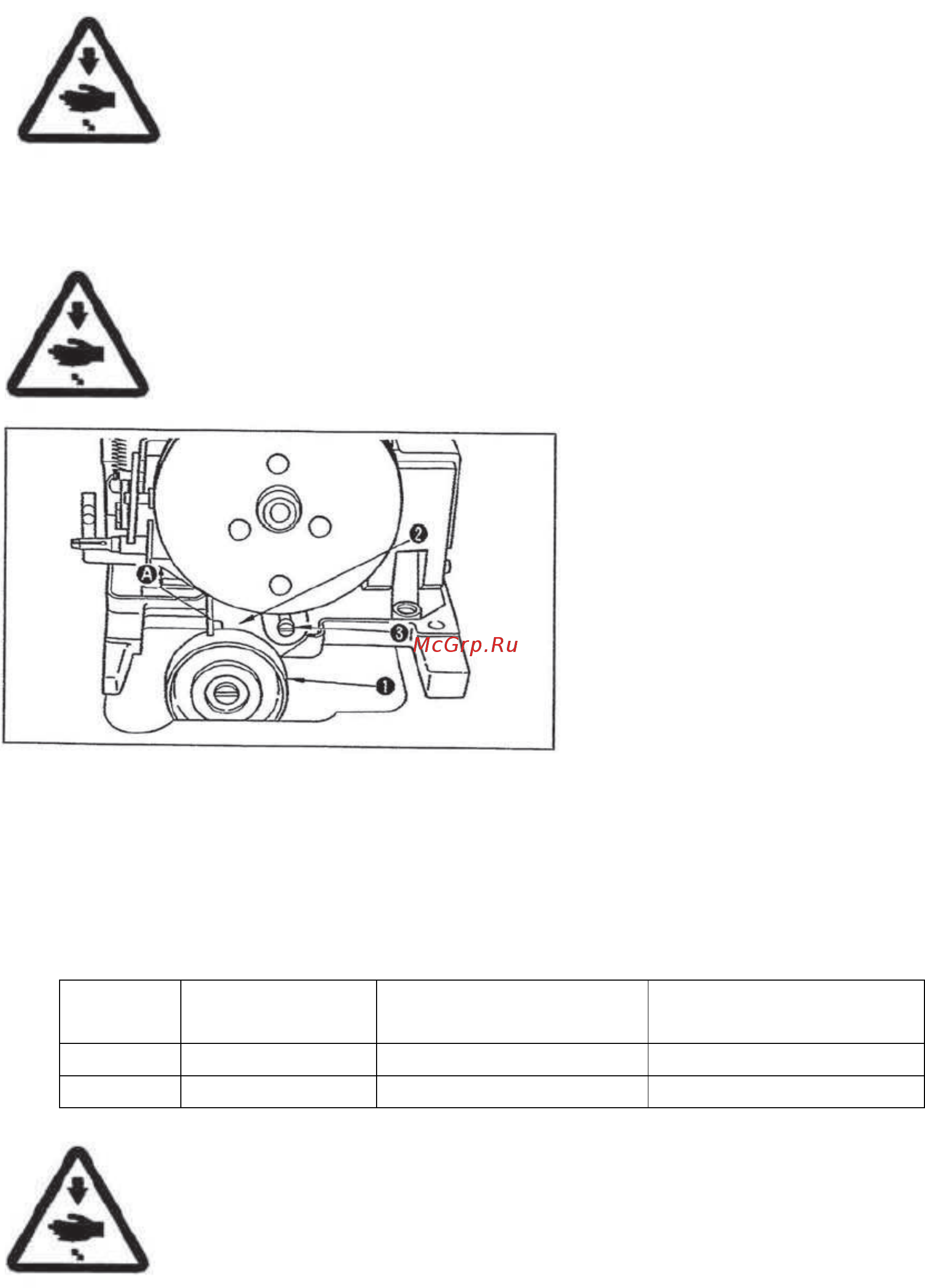

С помощью установочного винта (3)

прикрепите направляющий шкив (1)

к основанию (2).

Внимание! Отрегулируйте в точке (А)

зазор, необходимый только для

прохождения клиновидного ремня.

7. ШКИВЫ ДВИГАТЕЛЯ И ПРИВОДНЫЕ РЕМНИ

1. В машине данной модели используются клиновидные ремни М-типа.

2. Данная машина оснащена двумя клиновидными ремнями: для шитья на

высокой и на низкой скорости.

3. Зависимость артикула шкива двигателя и клиновидного ремня от скорости

шитья приведена в таблице:

Частота Артикул шкива

двигателя

Тип ремня для шитья

на высокой скорости

Тип ремня для шитья

на низкой скорости

50Гц РС7030-0А OVM00049 OVM00046

60Гц РС7030-1А OVM00048 OVM00046

Внимание!

Во избежание повреждений от внезапного старта машины, перед началом

следующих работ необходимо убедиться в том, что машина отключена от

сети, и двигатель полностью остановлен.
