![ELCO VECTRON G 6 Duo Plus VG6.1600 DP KM s2" - Rp2"/TC [43/61] Монтаж](/img/pdf.png)
ELCO VECTRON G 6 Duo Plus VG6.1600 DP KM s2" - Rp2"/TC [43/61] Монтаж
04/2012 - Art. Nr. 4200 1039 5600A
14

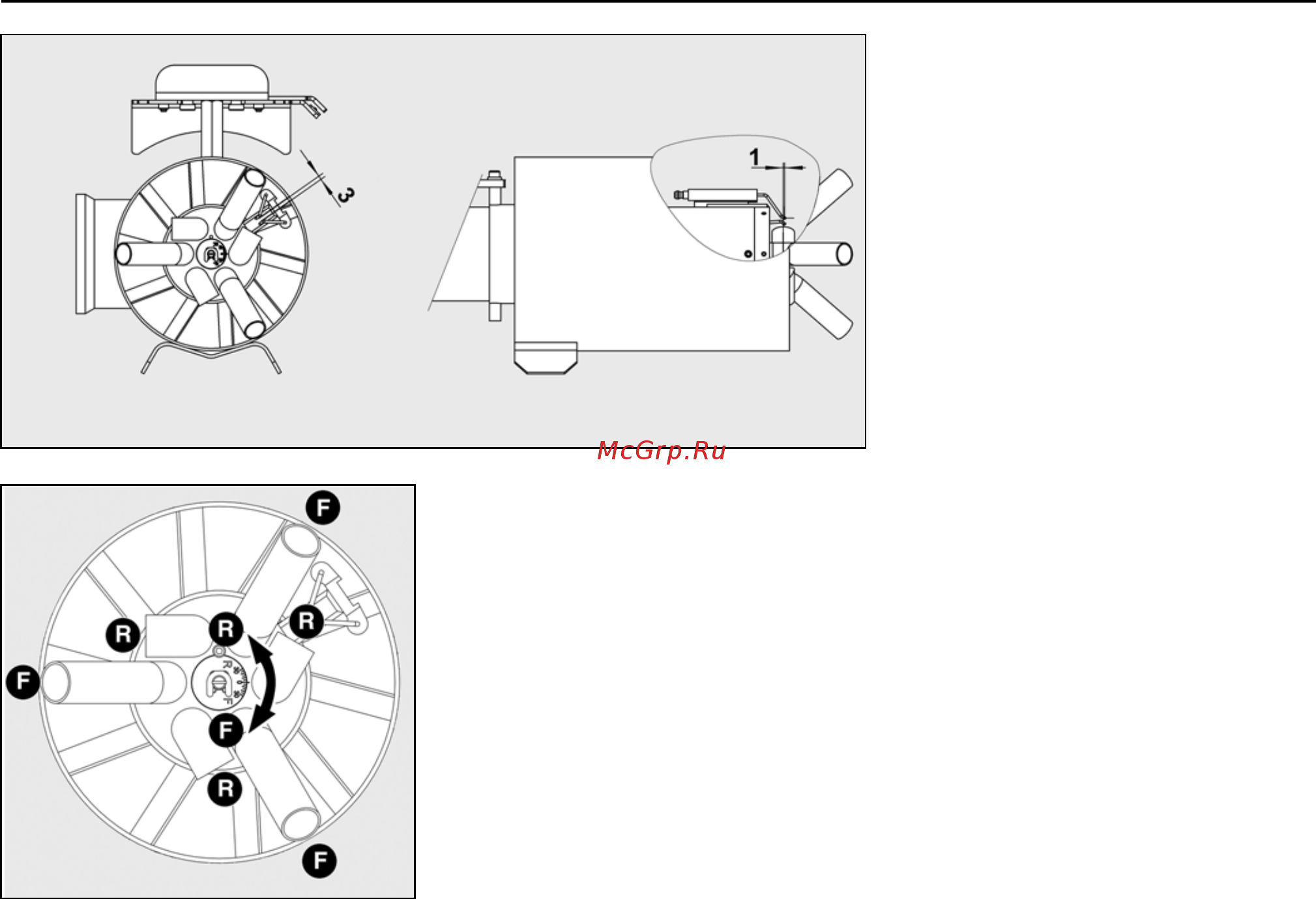

Регулировка головки горелки
Головка горелки имеет газовые
диффузоры 2 типов. Возможна
регулировка распределения количества
газа между диффузорами с маркировкой F
и диффузорами с маркировкой R.
Регулировка осуществляется поворотом
градуированного диска:
(Область регулирования: 30° в
направлении R или в направлении F)
• Ослабьте затяжку блокировочного
винта S (шестигранный ключ на 2,5 мм)
• С помощью отвертки поверните
градуированный диск
в нужное
положение.
• Затяните блокировочный винт.
Эта регулировка позволяет изменять
содержание CO в продуктах сгорания.
Проверка головки горелки
• Проверить регулировку запального
электрода в соответствии со схемами.
Монтаж
Проверка головки горелки для работы на природном газе
