ELCO VECTRON G 6 Duo Plus VG6.1600 DP KM s2" - Rp2"/TC [51/61] Ввод в эксплуатацию

04/2012 - Art. Nr. 4200 1039 5600A
22
Ввод в эксплуатацию
Настройка с пламенем
Регулировка минимальной мощности
Если пламя было обнаружено и стабилизировалось, блок управления переводит горелку на работу на
минимальной мощности, как только получает разрешение на регулирование.
- Проверьте параметры горения (CO, CO
2
, тест на затемнение). При необходимости скорректируйте
расход газа с помощью винта N на регуляторе MBVEF или винта D на регуляторе SKP
(см. страницу 18).
- Считайте значение тока ионизации.
- Проверьте расход газа на газовом счетчике.
Изменение расхода воздуха системой «ручное управления мощностью»

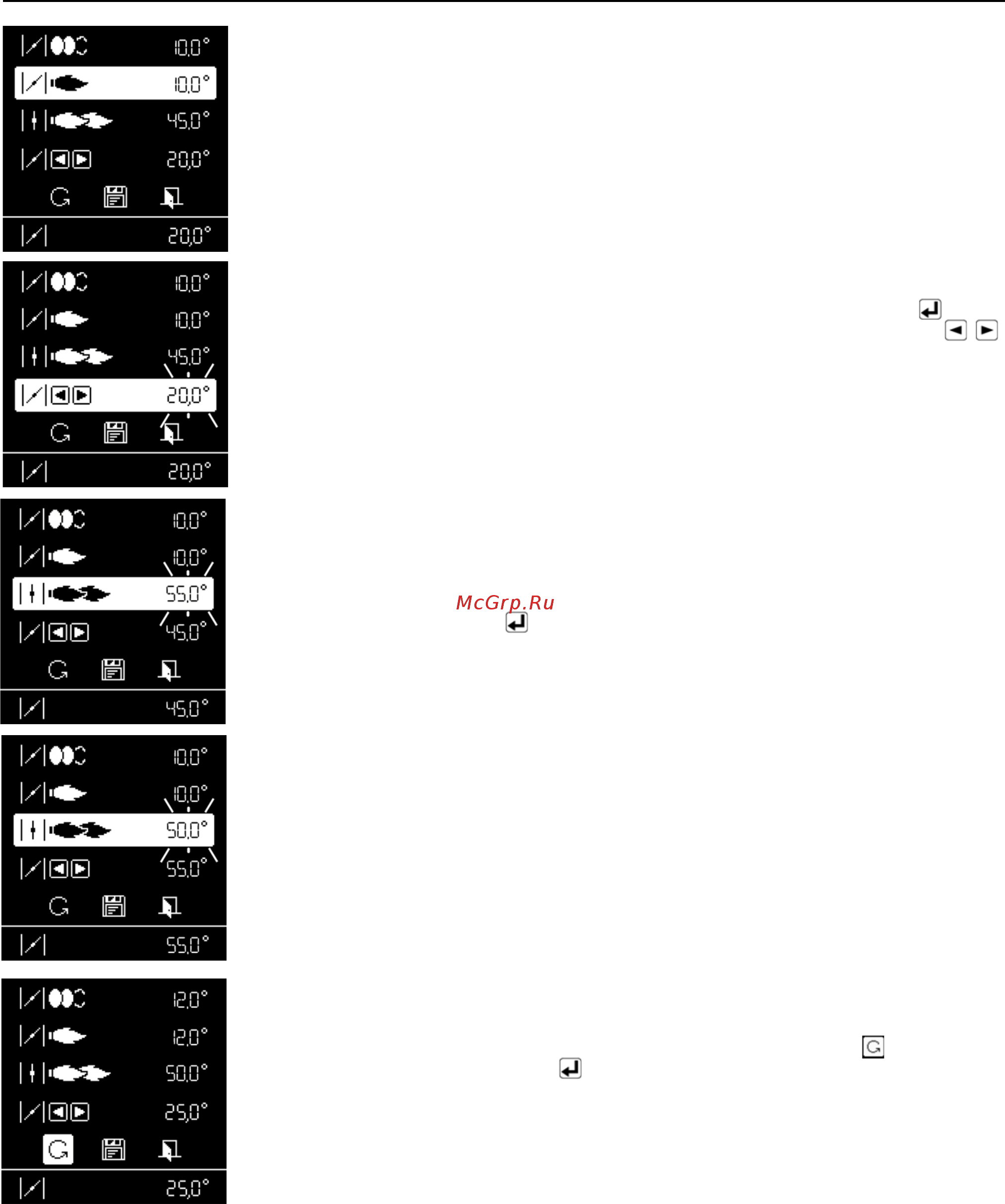

Система «ручное управления мощностью» позволяет изменять мощность горелки.
Для этого установите курсор на соответствующую строку на дисплее с помощью клавиши . Теперь
можно изменить мощность горелки в сторону повышения или понижения с помощью клавиш , .
При этом серводвигатель реагирует в реальном времени. Поэтому следует постоянно следить за
параметрами процесса сгорания.
Регулировка максимальной мощности
С помощью системы «ручное управления мощностью» плавно повышайте мощность горелки до
максимального значения. В этом состоянии скорректируйте расход газа с помощью винта V на
регуляторе MBVEF или винта R на регуляторе SKP (см. страницу ).
При этом нельзя перейти за предварительно установленные предельные значения для максимальной
и минимальной мощности. При необходимости снова выйдите из
системы «ручное управления
мощностью» с помощью клавиши и измените предельное значение для минимальной или
максимальной мощности.
Окончательное ограничение положения максимальной мощности
Ограничьте максимальное открывание воздушной заслонки в соответствии с положением,
определенным для максимальной мощности. В этом примере новое положение, определенное для
максимальной мощности, находится ниже значения, установленного вручную. С помощью системы
«ручное управления мощностью" можно окончательно уменьшить мощность горелки, но эта мощность
теперь не может быть установлена на значение большее, чем
для нового положения максимальной
мощности, то есть в данном случае 50°.
Окончательное ограничение положения минимальной мощности
С помощью системы «ручное управления мощностью» уменьшите мощность горелки до
минимального значения. При необходимости ограничьте положение минимальной мощности,
действуя так же, как для положения максимальной мощности.
Особая функция: проверка розжига
Если положение для розжига было изменено, можно выполнить новый запуск горелки для проверки
нового положения для розжига, для чего нет необходимости выходить из меню настроек.
Для этого после изменения положения для розжига установите курсор на символ и запустите
новый цикл розжига с помощью клавиши .
