04/2012 - Art. Nr. 4200 1039 5600A
31
Обслуживание

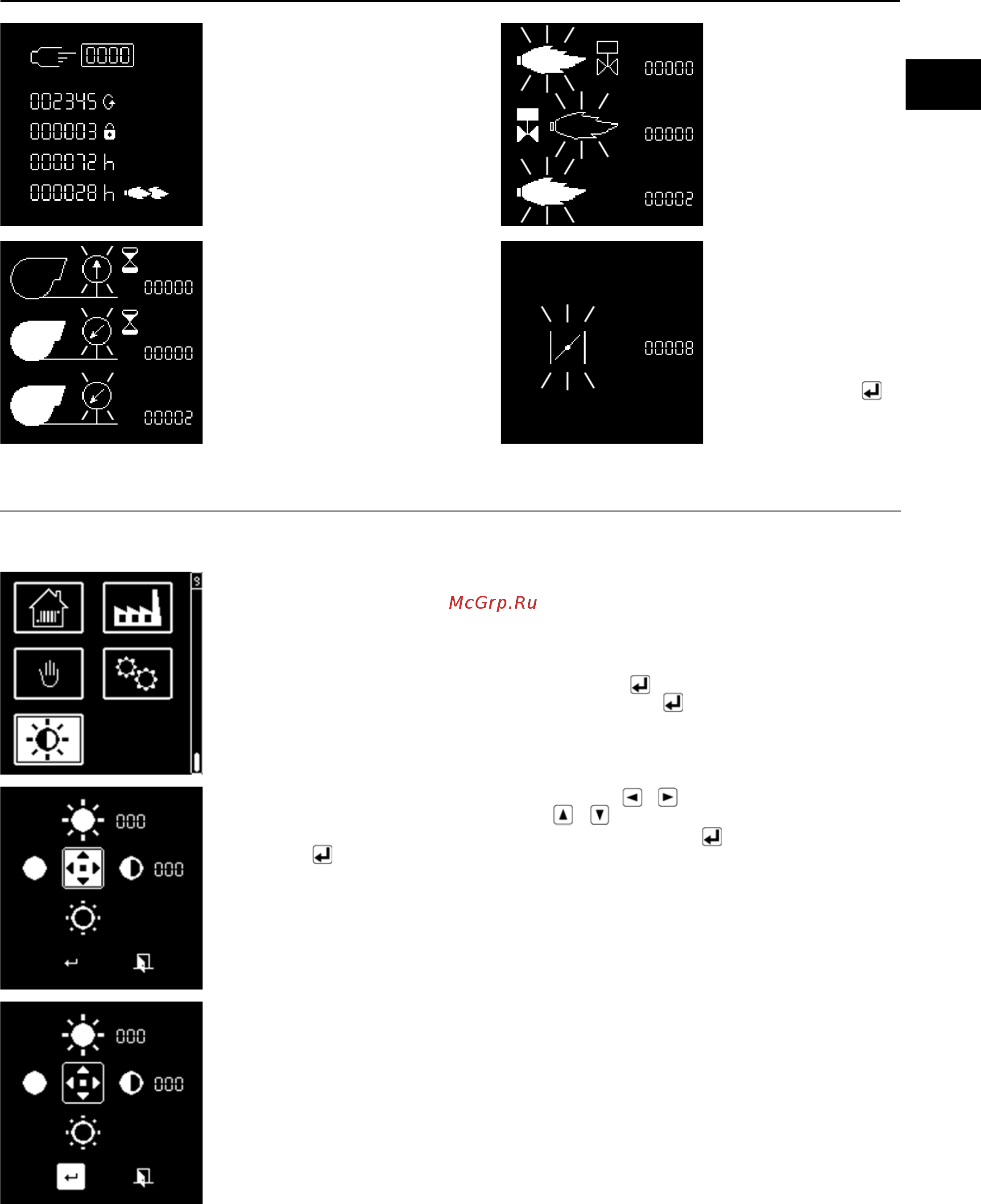

Меню статистики работы
Меню для настройки контрастности и освещенности экрана
дисплея
- Общее число запусков горелки после
последнего обнуления показаний
счетчика
- Общее количество неисправностей с
момента последнего обнуления
показаний счетчика
- Общее количество часов работы
после последнего обнуления
показаний счетчика
- Общее количество часов работы на
номинальной мощности после
последнего обнуления показаний
счетчика
- Количество
неисправностей
«Паразитное пламя»
- Количество
неисправностей «Нет
пламени по истечении
времени безопасности»
- Количество
неисправностей
«Исчезновение
пламени во время
работы»
- Количество неисправностей
«Залипание контакта реле давления
воздуха»
- Количество неисправностей «Реле
давления воздуха не замыкается во
время работы»
- Количество неисправностей
«Изменение состояния контакта реле
давления воздуха во время работы»
- Количество
неисправностей
«Серводвигатель»
• Выйдите из меню с
помощью клавиши
.
Это меню дает доступ к настройке контрастности и освещенности экрана дисплея.
Доступ к меню возможен, когда горелка остановлена или находится в работе.
• Выведите на экран общий вид меню с помощью клавиши , установите курсор на меню
"Настройки экрана" и подтвердите выбор с помощью клавиши .
• Измените настройки контрастности с помощью клавиш и (пошаговое изменение через 2
единицы), освещенности с помощью клавиш и (пошаговое изменение через 2 единицы).
• Для подтверждения новой настройки установите курсор на символ и подтвердите нажатием
клавиши .
