![ELCO VECTRON G 6 Duo Plus VG6.1600 DP KM s2" - Rp2"/TC [57/61] Обслуживание](/img/pdf.png)
ELCO VECTRON G 6 Duo Plus VG6.1600 DP KM s2" - Rp2"/TC [57/61] Обслуживание
04/2012 - Art. Nr. 4200 1039 5600A
28
Обслуживание
Устранение неисправностей
Причины неисправностей и
способы их устранения
При отклонениях от нормы должны быть
проверены нормальные условия для
работы горелки:
1. Есть электрический ток?
2. Есть давление газа?
3. Кран остановки подачи газа открыт?
4. Все устройства управления и
безопасности (регулятор температуры
котла, предохранительное устройство
при недостатке воды, концевые
выключатели и т. д.) правильно
отрегулированы?
Если неисправность сохраняется,
проверьте работу каждого
компонента
горелки.
Важные комплектующие, относящиеся к
системам безопасности, не подлежат
ремонту. Они подлежат замене деталями
c тем же каталожным номером.
Используйте только оригинальные
запасные части. Отключите
электропитание перед выполнением
работ по техническому обслуживанию и
очистке.
После проведения любых работ:
• Проверьте горение в реальных
условиях эксплуатации (при закрытых
дверцах, при установленном кожухе и т.
д.), а также герметичность
трубопроводов.
• Зафиксируйте результаты в
соответствующих документах.

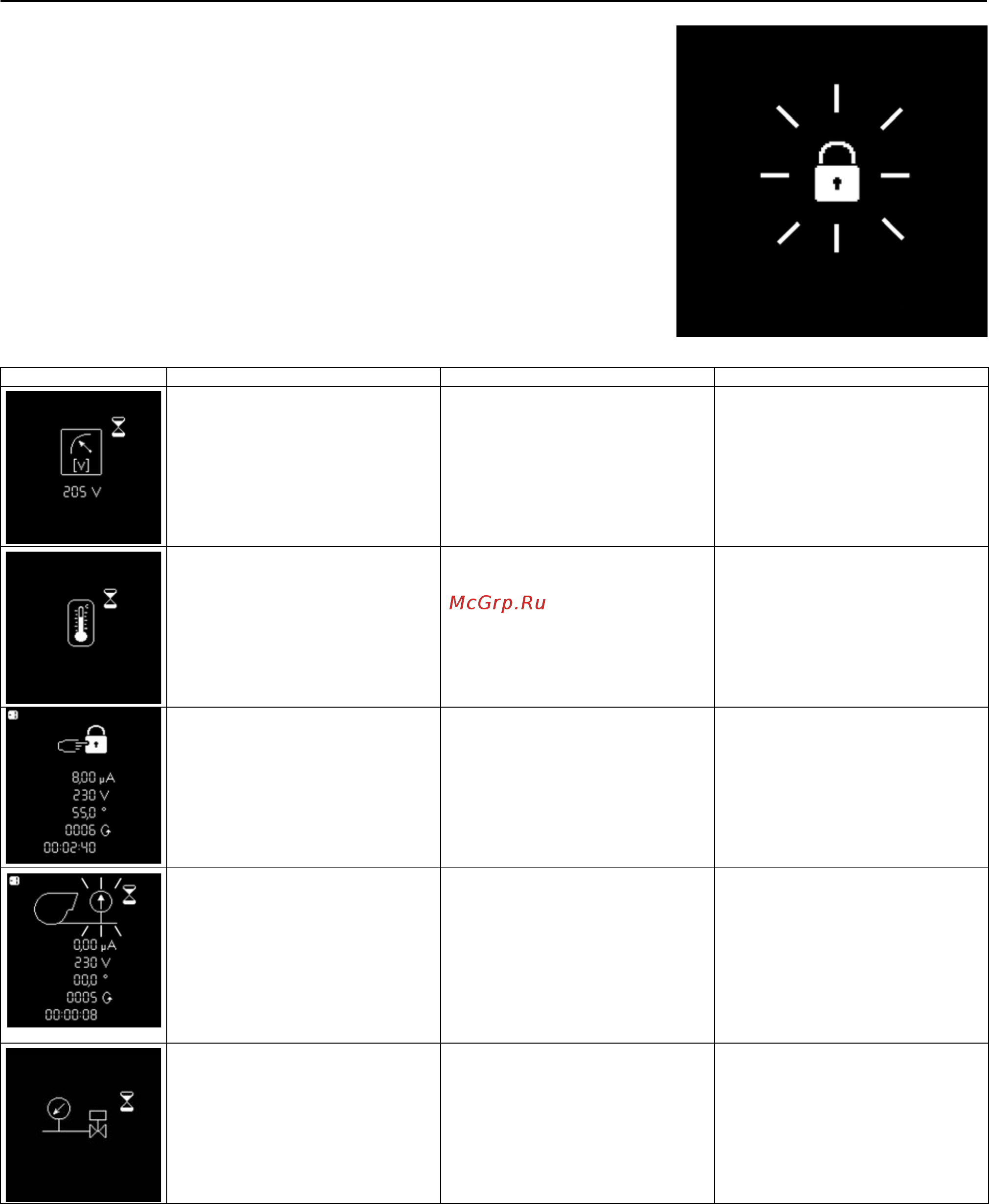

Символ Состояния Причины Способ устранения
После замыкания термостата
горелка не запускается.
Нет сигнала ошибки на блоке
управления и безопасности.
Понижение напряжения
электропитания или его отсутствие.
Неисправность блока.
Проверьте причину понижения
напряжения или его отсутствия.
Замените блок.
Нет запроса на тепло. Термостаты неисправны или не
настроены.
Отрегулируйте или замените
термостаты.
При включении электропитания
горелка запускается на очень
короткое время, затем отключается
и подает световой сигнал.
Блок был намеренно заблокирован
вручную.
Разблокируйте блок.
Горелка не запускается. Реле давления воздуха: не
находится в положении выключения.
Неправильная настройка.
Слипание контакта.
Осуществите новую регулировку
реле давления.
Проверьте электропроводку.
Замените реле давления.
Горелка не запускается.
Давление газа в норме.
Недостаточное давление газа.
Реле давления газа не настроено
или неисправно.
Проверьте газопроводы.
Очистите фильтр.
Проверьте реле давления газа или
замените компактный газовый блок.
