04/2012 - Art. Nr. 4200 1039 5600A
27

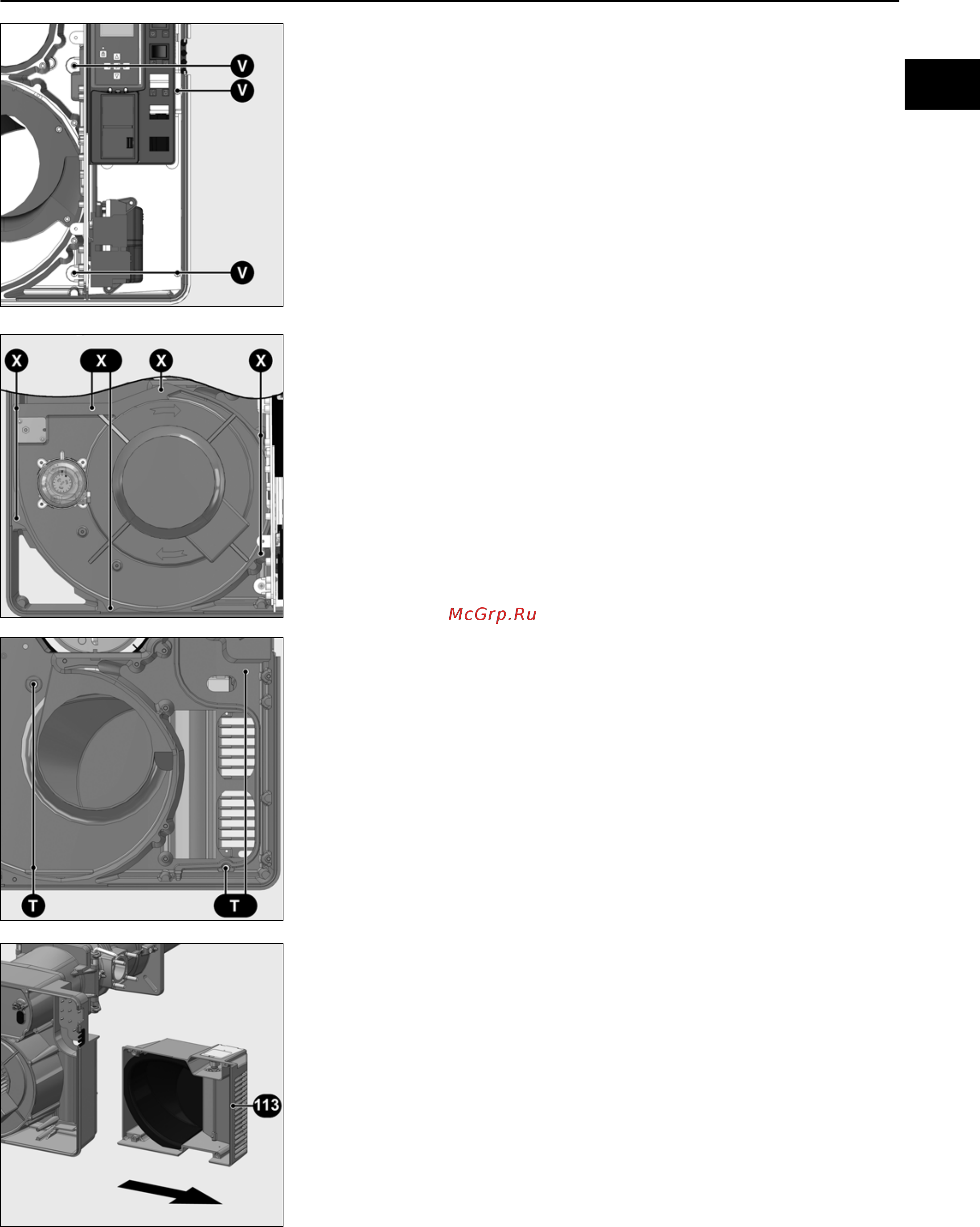

Очистка короба воздухозабора:
• Снимите панель (7 винтов X).
• Снимите электрическую панель
(4 винта V).
• Снимите короб воздухозабора (4 винта
T), очистите его и установите на место,
действуя в обратном порядке.
• Проверьте правильность положения
воздушной заслонки и серводвигателя.
Очистка кожуха
• Не используйте хлорсодержащие или
абразивные средства.
• Очистите кожух водой и моющим
средством.
• Установите капот.
Важно!
После выполнения любых работ
выполните проверку параметров
горения в реальных условиях
эксплуатации (двери закрыты, крышка
на месте и т. д.). Зафиксируйте
результаты в соответствующих
документах.
Проверка температуры топочных
газов
• Регулярно проверяйте температуру
топочных газов.
• Очищайте котел, если температура
топочных газов превышает значение
при запуске в эксплуатацию более чем
на 30°С.
• Для облегчения проверок используйте
индикатор температуры топочных газов.
Обслуживание
Техническое обслуживание
