06/2009 - Art. Nr. 4200 1018 6900A6
Работа

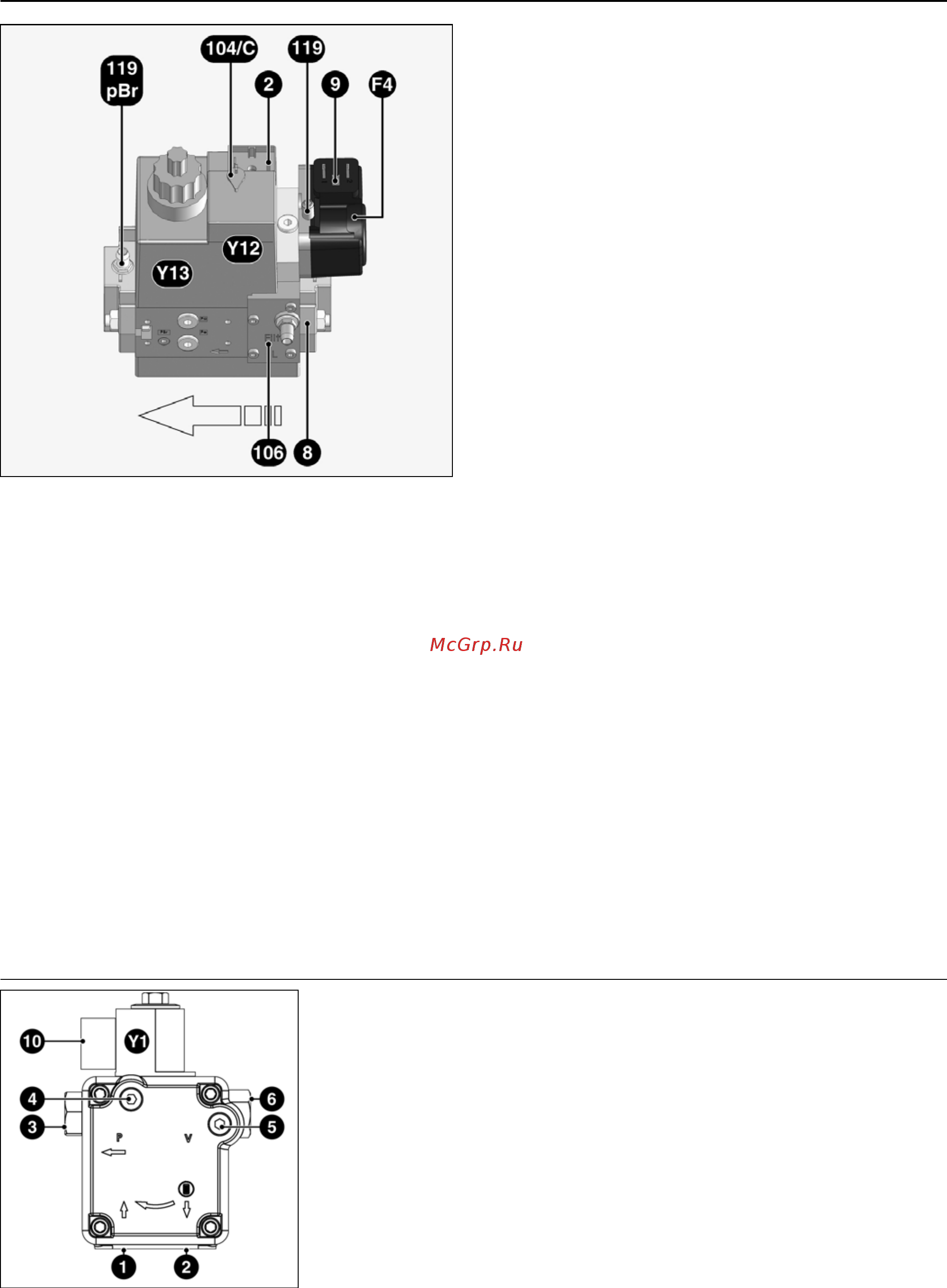

Газовая рампа MB-DLE 407
Топливный насос AS47D
Работа
При подаче напряжения на
электромагнитные обмотки
открываются клапан Y12 и клапан
Y13. Седла клапанов защищены от
загрязнений тонкой сеткой,
установленной перед ними.
Встроенный регулятор давления
обеспечивает регулирование нужного
давления на выходе.
Необходимые регулировочные
значения для:
- реле давления газа
- регулятор давления газа
- пусковое давление газа
(MB-DLE407)
могут быть установлены с помощью
винта. Значения давления на входе и
на выходе могут быть измерены в
точках отбора давления.
F4 Реле давления
(регулировочный винт под
крышкой)
Y12 Предохранительный клапан
Y13 Главный клапан
2 Электроподключение
клапанов
8 Входной фланец
9 Электроподключение реле
давления
104/C Винт регулировки регулятора
давления
106
Газовый фильтр
119 Точка измерения давления
газа на входе
119pBr Точка измерения давления
газа на выходе
Компактная газовая рампа MB-DLE
407
со встроенным регулятором
давления газа обеспечивает работу
одноступенчатых наддувных газовых
горелок.
Компактная газовая рампа имеет
сертификат одобрения CE 0085
AP3156.
Технические характеристики
Давление на входе 13 - 360 мбар
Температура
окружающей среды от -15 до +60 °C
Электрическое
напряжение 230 В / 50 Гц
Потребляемая мощность 46 Вт
Степень электрозащиты IP54
Газовое подключение Rp 3/4"
Топливный насос, используемый в
горелке, является самовсасывающим
шестеренчатым насосом, который
должен подсоединяться двустенной
трубкой через фильтр удаления
газов. В насосе имеется входной
фильтр и регулятор давления
топлива. Перед пуском в работу
установите манометры для
измерения давления (4) и
разрежения (5).
1 Всасывающий штуцер
2 Нагнетательный штуцер
3 Штуцер давления
4 Точка подключения манометра
(давление
пульверизации
топлива)
5 Точка подключения
вакуумметра (всасывание)
6 Регулирование давления
дизельного топлива
10 Электроподключение
электромагнитного клапана
Y1 Электромагнитный топливный
клапан
