06/2009 - Art. Nr. 4200 1018 6900A4
Работа
Работа на газе
Режим безопасности
Описание работы
При первой подаче напряжения,
после отключения напряжения, а
также перехода в безопасный режим,
после отключения газа или остановки
на 24 часа, начинается время
предварительной вентиляции
длительностью 24 сек.
В течение предварительной
вентиляции,
- отслеживается давление воздуха
- топочная камера контролируется на
предмет обнаружения возможных
сигналов появления пламени.
После истечения периода
предварительной вентиляции
- запускается
розжиг,
- открываются главный
электромагнитный клапан и
электромагнитный клапан системы
безопасности.
- пуск горелки
Контроль
Пламя отслеживается
фотоэлементом. Ток сигнала
пламени должен быть не менее
8 мкA.
Режим безопасности
- Если при запуске горелки (пуск газа)
не образуется никакого пламени, то
по истечении времени
безопасности не более
3 секунд, газовый клапан
закрывается.
- В случае
исчезновения пламени во
время работы подача газа
прекращается не позже, чем через
секунду. Включается новый цикл
запуска. Если горелка запускается,
рабочий цикл продолжается. В
противном случае происходит
переход в режим безопасности.
- В случае нехватки воздуха при
предварительной вентиляции или
во время работы происходит
переход в режим безопасности.
- В случае нехватки
газа горелка не
включается и/или останавливается.
За этим следует период ожидания в
2 минуты. Затем производится
новая попытка запуска. Если
давления газа по-прежнему нет,
следует еще один период ожидания
в 2 минуты. При этом период
ожидания может быть отменен
только отключением горелки от
напряжения сети. Время ожидания:
3 x 2 минуты, затем 1
час.
При остановке по сигналу системы
регулирования
- Реле регулятора температуры
прерывает запрос на нагрев.
- Газовые клапаны закрываются
- Пламя гаснет
- Электродвигатель вентилятора
продолжает вращаться (в обычных
условиях 14 секунд)
- Электродвигатель вентилятора
останавливается
- Горелка готова к работе
Примечание:
В соответствии с типовыми
директивными документами,
нагревательные установки должны
быть оснащены запорным
предохранительным термоклапаном.

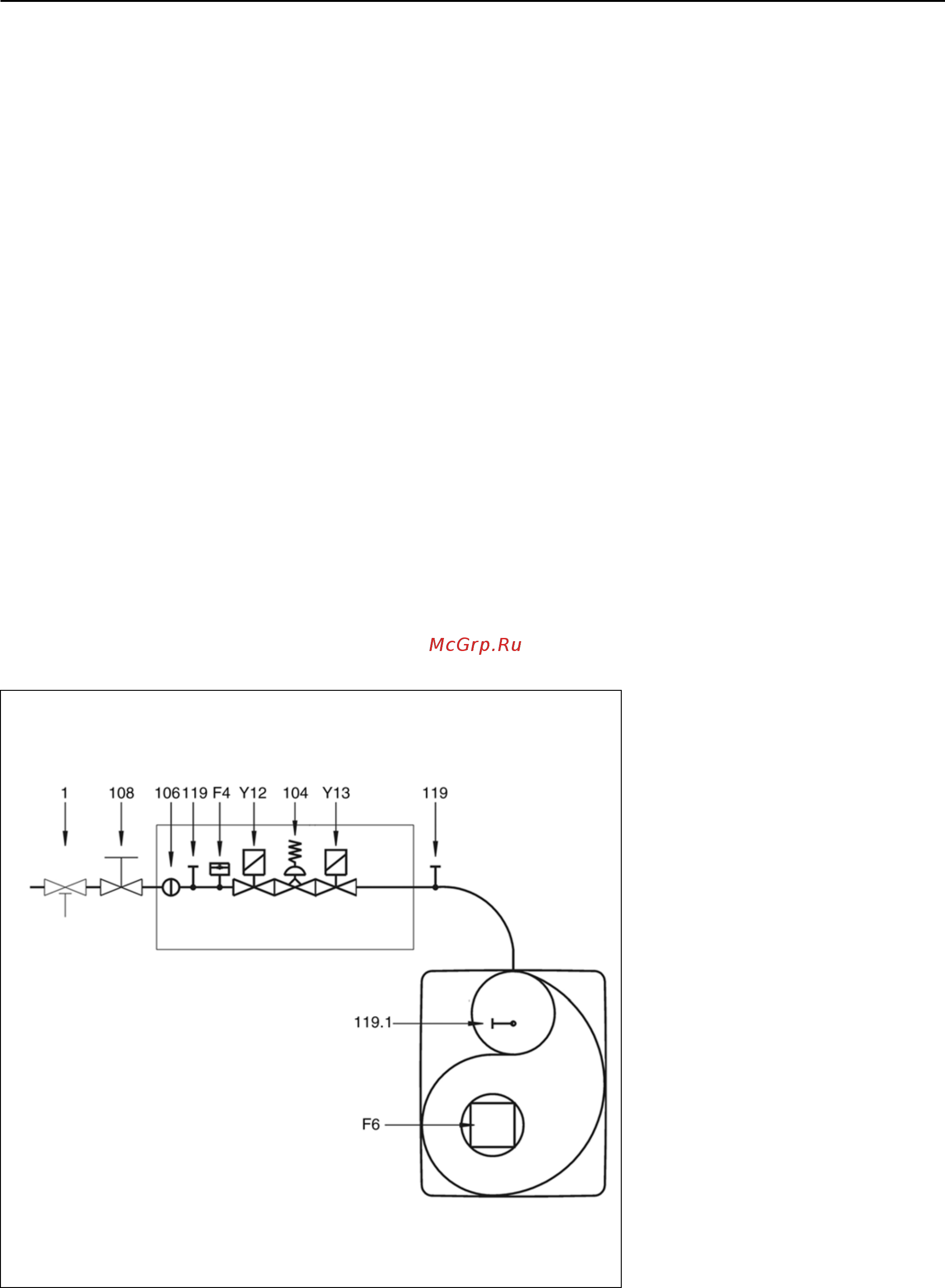

Принципиальная
схема
F4 Защита от нехватки газа
F6 Защита от нехватки воздуха
Y13 Главный электроклапан
Y12 Предохранительный
электроклапан
1 Запорный предохранительный
термоклапан (сторона
пользователя)
104 Регулятор давления газа
106 Фильтр
108 Ручной клапан на четверть
оборота (сторона пользователя)
119 Точка измерения давления газа
на выходе
119.1Точка измерения давления
воздуха
Газовая рампа
