06/2009 - Art. Nr. 4200 1018 6900A18
Техническое обслуживание
Техническое обслуживание
Работы по техническому
обслуживанию котла и горелки
должны производиться только
квалифицированным специально
обученным специалистом по
тепловому оборудованию. Для
обеспечения регулярности
технического обслуживания
пользователю установки
рекомендуется заключить договор
на техническое обслуживание.
• Перед выполнением любых работ
по техническому обслуживанию и
очистке отключите электропитание.
• Используйте только оригинальные
запасные части.
Перечень работ, рекомендуемых к
проведению в рамках годового
технического обслуживания
горелки:
- Испытание горелки, измерения на
входе в котел
- Очистка узлов горения, замена, при
необходимости, неисправных
деталей
- Очистка турбины вентилятора и
проверка подсоединения насоса
- Проверка топливной форсунки;
замена в случае неисправности
- Проверка и замена топливного
фильтра
- Визуальный контроль топливных
шлангов; замена
в случае
неисправности
- Очистка газового фильтра; при
необходимости, его замена
- Визуальный контроль состояния
электрооборудования горелки; при
необходимости, устранение
неисправностей
- Проверка цикла запуска горелки
- Проверка герметичности
- Проверка работы устройств
безопасности горелки (реле
давления воздуха/газа)
- Проверка работы детектора
пламени и блока управления и
безопасности
- Запуск горелки в работу на газе
- Проверка
расхода газа
- Коррекция, при необходимости,
регулировочных значений
- Запуск горелки в работу на
дизельном топливе
- Проверка давления топлива и
разрежения на насосе горелки
- Составление протокола измерений
Общие проверки
- Проверка работы кнопки аварийной
остановки
- Визуальный контроль газовых и
жидкотопливных трубопроводов в
котельной
Проверка и настройки органов
горения

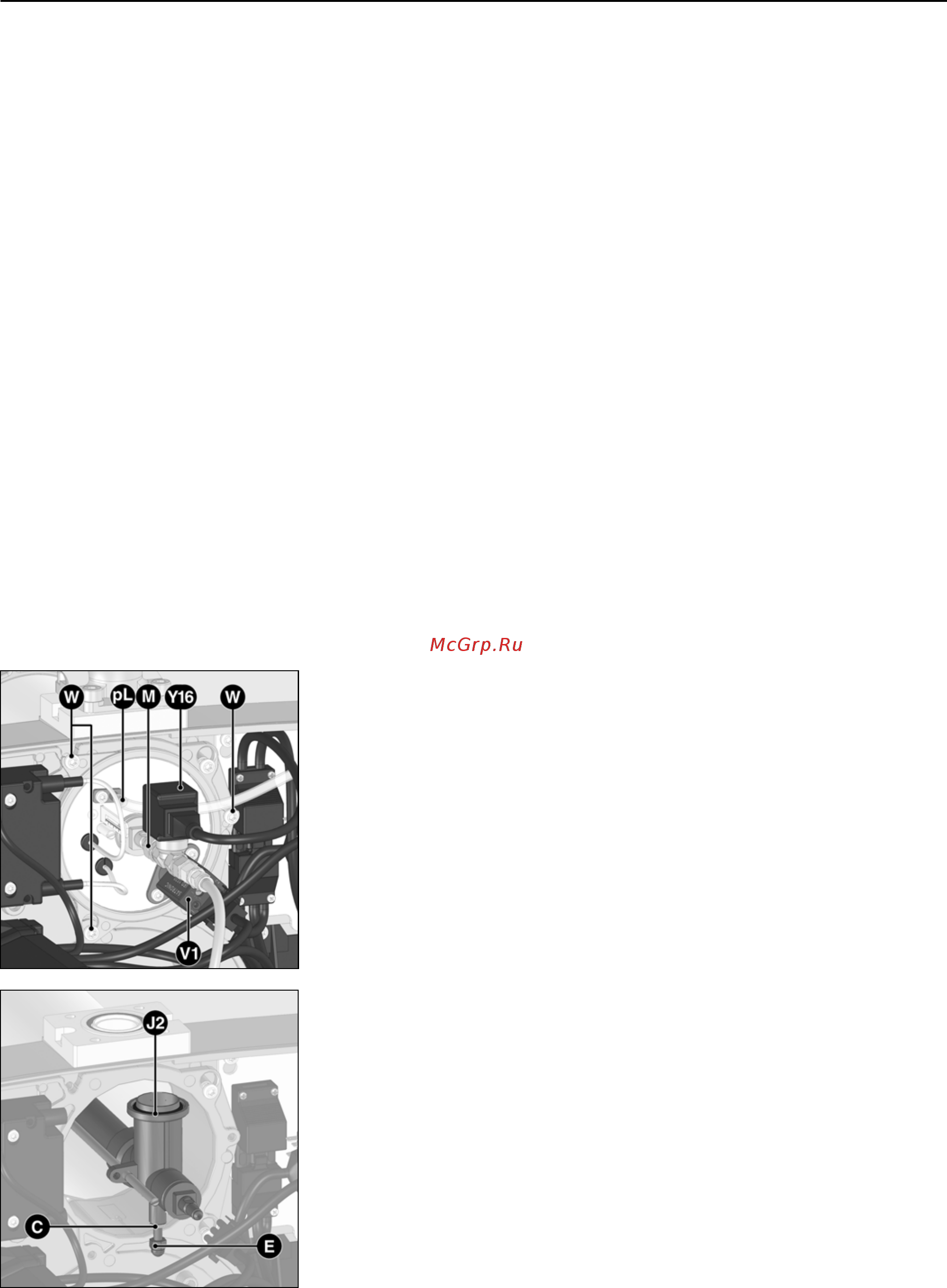

• Отключите кабели розжига от
устройства розжига.
•
Отсоедините кабели от
предохранительного клапана Y16 и
фоторезистора V1.
• Отсоедините гибкую трубку pL.
• Снимите узел шланг-
электромагнитный клапан Y16 с
линии форсунки (штуцер M).
• Снимите 3 винта W.
• Снимите крышку.
• Ослабьте затяжку контргайки С на
газовом отводе.
• Заверните сферический винт E
(против часовой стрелки), чтобы
извлечь головку.
• Проверьте
положение запальных
электродов в соответствии с
рисунком.
• Во время монтажа убедитесь в
наличии и правильном положении
уплотнительной прокладки J2.
• Отверните шаровой винт E
(по часовой стрелке), чтобы
установить головку.
• Установите проходные муфты
проводов на их место на крышке.
• Закрепите крышку (3 винта W).
• Установите узел шланг-
электромагнитный клапан
Y16 на
линию форсунки.
• Натяните кабели розжига и
присоедините их к устройству
розжига.
• На крышке, присоедините кабели
фотоэлемента и
предохранительного клапана и
гибкую трубку pL.
• Проверьте герметичность.
Замена газового фильтра
• Фильтрующий элемент
мультиблока должен проверяться
не реже одного раза в год и
заменяться в случае его
загрязнения.
• Отверните винты
крепления крышки
фильтра на мультиблоке.
• Извлеките фильтрующий элемент и
очистите его гнездо.
• Не используйте чистящее средство
под давлением.
• Замените фильтрующий элемент
новым.
• Отверните крышку.
• Снова откройте ручной клапан.
• Проверьте герметичность.
