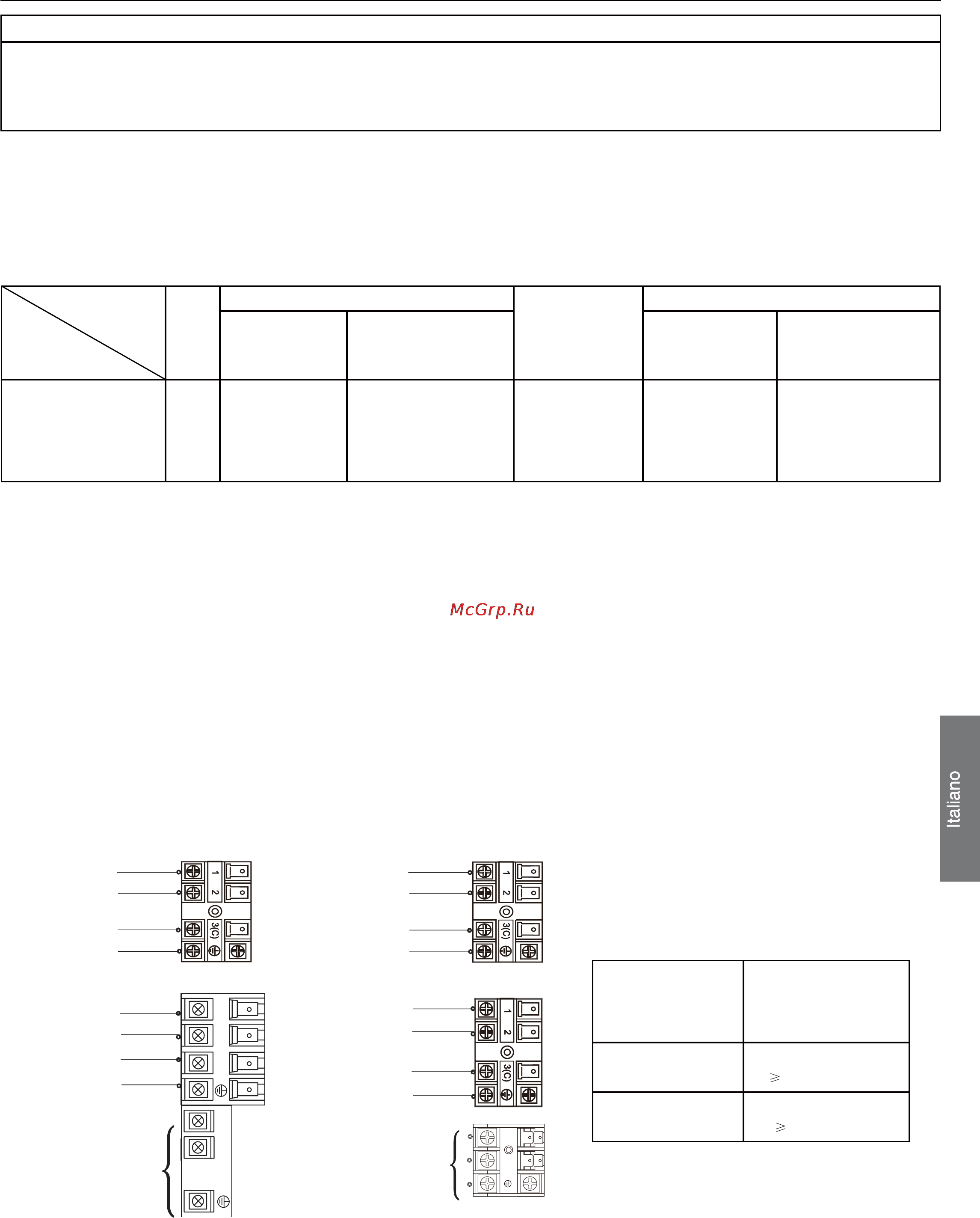

Processo di installazione
Cablaggio elettrico
AVVISO!
PERICOLO DI LESIONI O MORTE
Ɣ DISATTIVARE LA CORRENTE ELETTRICA DALL'INTERRUTTORE DIFFERENZIALE O DALLA SORGENTE DI ALIMENTAZIONE
PRIMA DI ESEGUIRE QUALSIASI TIPO DI COLLEGAMENTO ELETTRICO.
Ɣ METTERE A TERRA TUTTI I COLLEGAMENTI PRIMA DI ESEGUIRE COLLEGAMENTI A TENSIONE.
Precauzioni per il cablaggio elettrico
Ɣ Il cablaggio elettrico dovrebbere essere eseguito soltanto da personale autorizzato.
Ɣ Non collegare più di 3 cavi al blocco del terminale. Utilizzare sempre alette terminali ondulate di tipo rotondo con presa isolata alle estre-
mità dei cavi.
Ɣ Utilizzare soltanto conduttori in rame.
Opzioni per le dimensioni dei cavi di collegamento e del cavo di alimentazione
Scegliere le dimensioni dei cavi e la protezione dei circuiti dalla tabella sottostante. (Questa tabella presenta cavi lunghi 20 m con una
perdita di voltaggio minore del 2%.)
Stato
Interruttore differenziale di corrente
Dimensione del
cavo di alimenta-
zione (minimo)
(
2
mm)
Interruttore di circuito con messa a terra
Interruttore auto-
matico
(A)
Capacità nominale del
dispositivo di protezio-
ne del sovraccarico di
corrente (A)
Interruttore diffe-
renziale (A)
Corrente di dispersio-
ne (mA)
2U14CS2ERA
2U18FS2ERA
1 40 26 4.0 40 30
Ɣ Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo rappresentante o persona similarmente TXDOL¿Fata.
Ɣ Se il fusibile della scatola di controllo è rotto, PRGL¿FDUOR con uno di tipo T 25A/250V
Ɣ Il metodo di cablaggio deve essere in linea con le normative di cablaggio locali.
Ɣ Il cavo di alimentazione e i cavi di connessione devono essere forniti.
Ɣ Tutti i cavi devono avere la &HUWL¿FD]LRQH Europea di Autenticazione. Durante l'installazione, quando vengono interrotti i cavi di connes
-
sione, assicurarsi che il cavo della messa a terra sia l'ultimo a venir interrotto.
Ɣ 'interruttore del condizionatore deve essere un interruttore di tutti i poli e la distanza fra i suoi due contatti non deve essere inferiore a
3mm. Questi metodi di scollegamento devono essere .
Ɣ La distanza tra i suoi due blocchi terminali dell'unità interna e esterna non deve essere superiore ai 5 m. Se superiore, il diametro del
cavo deve essere aumentato secondo le normative di cablaggio locali.
Ɣ Deve essere installato un interruttore di dispersione.
Procedura per il cablaggio
1) Rimuovere le viti che si trovano lateralmente prima di poter estrarre il pannello frontale.
2) Collegare i cavi al blocco terminale in maniera corretta e ¿VVDUOL con un morsetto equipaggiato accanto al blocco terminale.
3) Ruotare i cavi in maniera corretta e inserirli nell'apertura per eseguire il cablaggio
elettrico sul pannello laterale.
AVVISO:
I C
AVI DI INTERCONNESSIONE DEVONO ESSERE CABLATI SECONDO LA FIGURA SOTTOSTANTE. UN CABLAGGIO NON COR-
RETTO POTREBBE CAUSARE DANNI ALL'APPARECCHIATURA.
Modello
Oggetto
Modello
2U14CS2ERA
2U18FS2ERA
Cavi di collegamento
DOPPIO
4G 0,75 mm
2
Cavo di alimentazione
DOPPIO
3G 2,5mm
2
)
C(
3
)N(
1)L(
2
)
C(
3
)
N(
1
)
L(2
14K
18K
1(L)
2(N)
ALIMENTAZIONE
Unità esterna A
All'unità interna A
ALIMENTAZIONE
Unità esterna A
All'unità interna A
Unità esterna B
All'unità interna B
Unità esterna B
All'unità interna B
41
