Deutsch
67
Nach dem Anschließen der Kältemittelleitung müssen Sie das System auf Dichtigkeit prüfen.
y

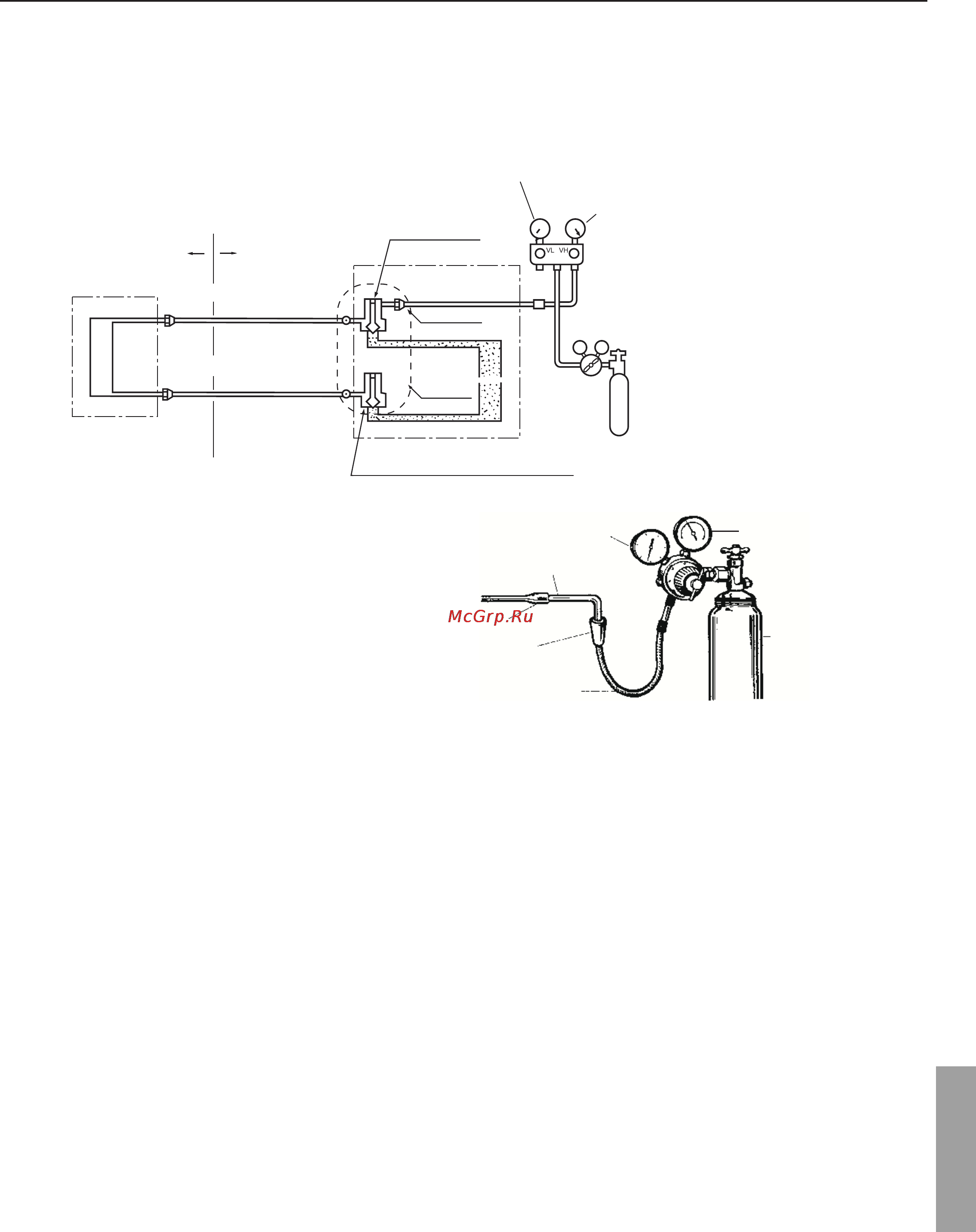

Bei der Dichtigkeitsprüfung wird ein Stickstofftank verwendet, um wie in der folgenden Abbildung gezeigt, den Druck
entsprechend der Rohranschlussart aufzubauen.
y
Alle Gas- und Flüssigkeitsventile sind geschlossen. Damit der Stickstoff nicht in den Kreislauf des Außengeräts
gelangen kann, ziehen Sie die Ventilstangen fest, bevor Sie den Druck erhöhen (Ventilstange sowohl der Gas- als
auch der Flüssigkeitsventile).
Installation
Dichtigkeitsprüfung
1) Druckbeaufschlagung mit 0,3 MPa für mindestens
3 Minuten (3,0 kg/cm
2
g).
2) Druckbeaufschlagung mit 1,5 MPa für mindestens
3 Minuten (15 kg/cm
2
g). So lassen sich größere
Leckagen nden.
3) Druckbeaufschlagung mit 3,0 MPa für etwa
24 Stunden (30 kg/cm
2
g). So lässt sich eine
kleinere Leckage nden.
Flaschenmanometer
Stickstoffasche
Gelötetes Rohr
Serviceschlauch
Großer Verbinder
zum Aufstecken
Schweißverbindung
Leitungsdruckmessgerät
y
Prüfen Sie, ob der Druck fällt
Wenn der Druck nicht abfällt, ist das System dicht.
Wenn der Druck sinkt, müssen Sie die undichte Stelle suchen.
Bei der Dichtigkeitsprüfung über 24 Stunden führt eine Temperaturänderung von 1 °C zu einer Druckabweichung
von 0,01 MPa (0,1 kg/cm
2
g). Diese muss während des Tests ausgeglichen werden.
y
Suche nach der undichten Stelle
Fällt bei den Schritten 1) bis 3) der Druck ab, suchen Sie an jeder Verbindungsstelle durch Hören, Berühren und
mithilfe von Seifenwasser etc. nach der undichten Stelle. Wenn die Stelle gefunden ist, schweißen Sie sie dicht oder
ziehen Sie die Mutter wieder fest an.
Fallventil
Stickstofftank
Außengeräte
Schacht
Entladeventil
Absperrventil komplett
geschlossen
(Gasseite)
AußenInnen
Bördelteil
Bördelteil
Vollständig angezogen
Vollständig angezogen
Innengeräte
Niederdruck-Piezometer
Hochdruck-Piezometer
Messgerättrenner
Absperrventil komplett geschlossen
(Flüssigkeitsseite)
