Haier 2U14CS2ERA [59/80] Procédure d installation
![Haier 2U14CS2ERA [59/80] Procédure d installation](/views2/1050210/page59/bg3b.png)

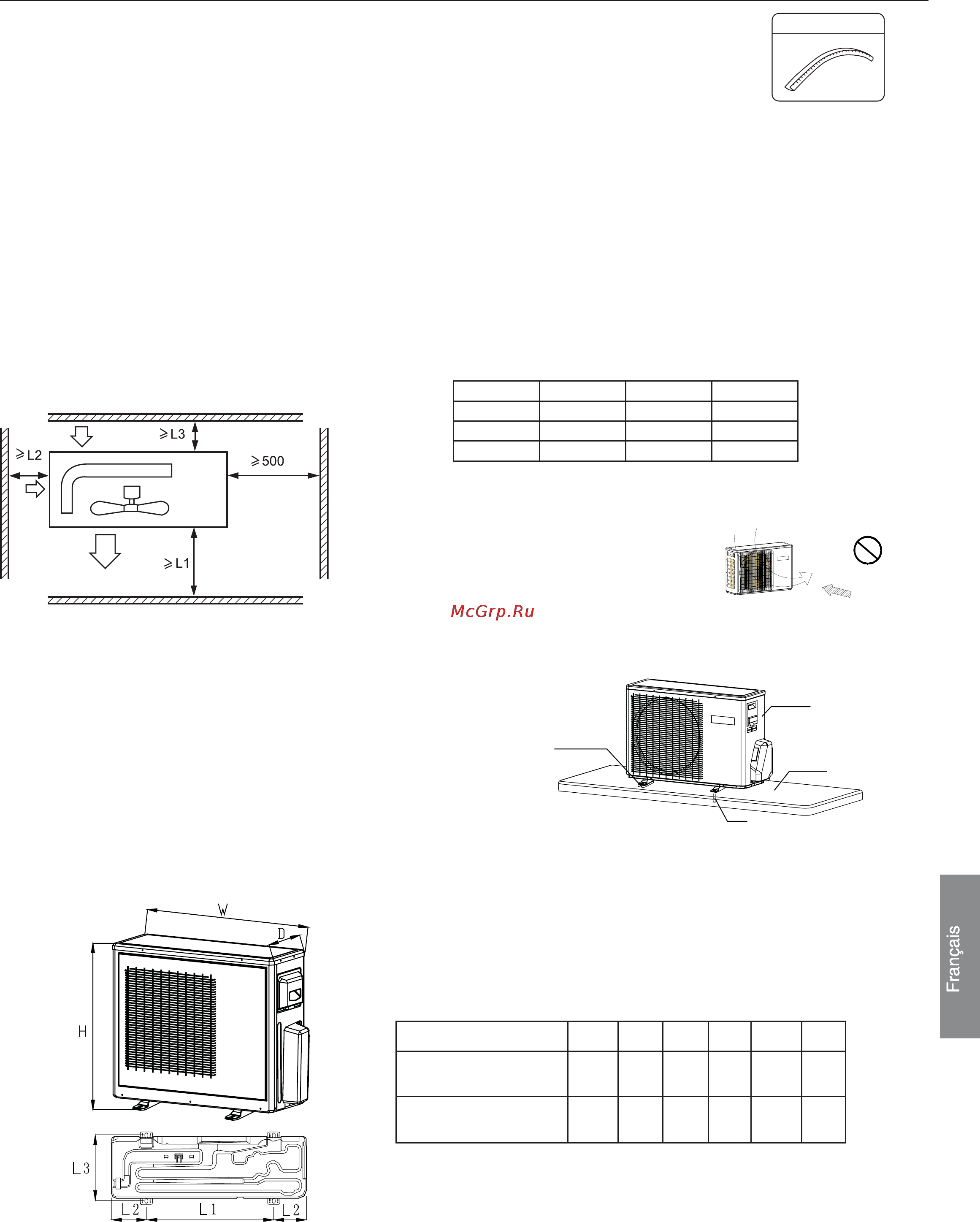

Modèle W D H L1 L2 L3
2U14CS2ERA
780 270 540 566 106.5 317
2U18FS2ERA
810 288 688 583 113.5 319.5
Procédure d'installation
Installation de l’unité extérieure
1. Accessoires
"Bordure" pour protéger les câbles électriques d'un bord saillant.
2. Choix de l'emplacement de l'installation
Choisissez l'emplacement de l'installation de façon à satisfaire les conditions suivantes, tout en répondant aux besoins du client ou de
l'utilisateur.
Placez l'appareil dans un endroit où l'air circule bien.
Placez l'appareil dans un endroit à distance d'une radiation de chaleur provenant d'autres sources de chaleur.
Placez l'appareil dans un endroit compatible avec le versement de l'eau de vidange.
Placez l'appareil dans un endroit où le bruit et l'air chaud ne dérangent pas le voisinage.
Placez l'appareil dans un endroit qui n'est pas soumis à de fortes chutes de neige en hiver.
Placez l'appareil dans un endroit où l'entrée et la sortie d'air ne sont pas obturées.
Placez l'appareil dans un endroit où la sortie d'air n'est pas exposée à un fort vent.
Le positionnement de l'appareil alors que ses quatre faces sont contre des éléments, ne convient pas à son installation. Il faut un espace
au-dessus de l'appareil, d'au moins 1 mètre.
Évitez d'installer des grilles de transfert aux endroits qui présentent un risque de court-circuit.
/RUVTXHYRXVLQVWDOOH]SOXVLHXUVXQLWpVYpUL¿H]TXHOHVSDFHGDVSLUDWLRQHVWVXI¿VDQWSRXUpYLWHUWRXWFRXUWFLUFXLW
Exigence concernant l'espace ouvert autour de l'unité
3. Installation de l’unité extérieure
Fixez l'unité sur la fondation de façon adéquate, conformément aux condi-
tions de l'emplacement de l'installation, et en se référant aux informations
suivantes.
/DLVVH]VXI¿VDPPHQWGHVSDFHOLEUHDXQLYHDXGHODIRQGDWLRQEpWRQ,
SRXU\¿[HUOHVERXORQVGDQFUDJH
&RXOH]ODIRQGDWLRQEpWRQVXI¿VDPPHQWHQSURIRQGHXr.
Installez l'unité de façon à ce que l'angle d'inclinaison soit inférieur à 3
degrés.
,OHVWLQWHUGLWGHSODFHUOXQLWpGLUHFWHPHQWDXVRO9pUL¿H]TXLO\DVXI¿-
samment d'espace libre à proximité du trou de vidange de la plaque inférieure, de façon à pouvoir vidanger l'eau facilement.
4. Dimensions d'installation (Unité : mm)
(Espace
destiné à l'en-
tretien)
Entrée d'air
Entrée d'air
Sortie d'air
Distance Cas I Cas II Cas III
L1 ouvert ouvert 500 mm
L2 300 mm 300 mm ouvert
L3 150 mm 300 mm 150 mm
Remarque :
(1) Fixez les pièces avec des vis.
(2)
1HSDVVRXPHWWUHORUL¿FHGHVRUWLH
d'air de l'unité à un vent fort et direct.
(3) Un mètre de distance doit être
conservé à partir du haut de l'unité.
(4) Ne pas obturer les contours de
l'unité avec des objets divers.
(5) Si l'unité extérieure est installé dans un environnement soumis au
vent, installez-la de façon à ce que la grille de sortie NE soit PAS
dirigée dans le sens du vent.
NO
Sens du vent
Sortie d'air
Boulon d'ancrage
Unité
Caoutchouc
amortisseur
Fondation béton
Bordure
51
