Раздел 2 – Установка
Стационарные аварийные генераторы
17
ПРИМЕЧАНИЕ:
Более подробную информацию об установке
резервной системы можно получить по заказу у
авторизированного сервисного дилера
«Руководство пользователя и справочника по
резервным системам электроэнергии,
состоящим из двигателя и генератора» (артикул
046622).
♦ СТАНДАРТЫ NFPA
Ниже приводится список буклетов со
стандартами по резервным электрическим
системам, которые можно получить в NFPA
(Национальная ассоциация по
противопожарной защите), по адресу: MA
02269, Квинси, Бэттеримарч Парк.
• NFPA № 37, СТАЦИОНАРНЫЕ
ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ
И ГАЗОВЫЕ ТУРБИНЫ.
• NFPA № 76A, ВСПОМОГАТЕЛЬНЫЕ
ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ ДЛЯ
МЕДИЦИНСКОГО ОБОРУДОВАНИЯ.
• NFPA № 220, СТАНДАРТНЫЕ ТИПОВЫЕ
КОНСТРУКЦИИ ЗДАНИЙ.
• NFPA № 68, РУКОВОДСТВО ПО
СИСТЕМАМ ВЕНТИЛЯЦИИ ДЛЯ
ПРЕДОТВРАЩЕНИЯ ВЗРЫВА.
• NFPA № 70, СПРАВОЧНИК NFPA ПО
НАЦИОНАЛЬНЫМ НОРМАМ И
ПРАВИЛАМ В ОБЛАСТИ
ЭЛЕКТРИЧЕСТВА.
• NFPA № 30, НОРМЫ И ПРАВИЛА ПО
ПРИМЕНЕНИЮ ГОРЮЧИХ И
ВЗРЫВООПАСНЫХ ЖИДКОСТЕЙ.
• NFPA № 10, УСТАНОВКА, ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ И ПРИМЕНЕНИЕ
ОГНЕТУШИТЕЛЕЙ.
♦
ДРУГИЕ ОПУБЛИКОВАННЫЕ СТАНДАРТЫ
Дополнительно к стандартам NFPA
можно прочесть следующую информацию по
установке резервных электрических систем:
• Статья X, НАЦИОНАЛЬНЫЕ
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА,
можно получить в Американской страховой
ассоциации (American Insurance
Association), 10038, Нью-Йорк, Джон Стрит,
85.
• СПРАВОЧНИК ПО ЭЛЕКТРОПРОВОДКЕ В
СЕЛЬСКОМ ХОЗЯЙСТВЕ, можно получить
в Совете по продуктам питания и
энергетики (Food and Energy Council), MO.
65201, Колумбия, Юнивёсити Эвенью, 909.
• ASAE EP-364.2, УСТАНОВКА И
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
РЕЗЕРВНЫХ ЭЛЕКТРИЧЕСКИХ СИСТЕМ
НА ФЕРМЕ, можно получить в
Американском обществе инженеров
сельского хозяйства (American Society of
Agricultural Engineers), MI 49085, Сент
Джозеф, Найлс Роуд, 2950.
•
A52.1, АМЕРИКАНСКИЙ
НАЦИОНАЛЬНЫЙ СТАНДАРТ ПО
ДЫМОХОДАМ, КАМИНАМ И СИСТЕМАМ
ВЕНТИЛЯЦИИ, можно получить в
Американском Национальном Институте
Стандартов (American National Standard
Institute), N.Y. 10018, Нью-Йорк, Бродвей,
1430.
ОСНОВНАЯ ЭЛЕКТРИЧЕСКАЯ
СИСТЕМА СТАЦИОНАРНОГО
АВАРИЙНОГО ГЕНЕРАТОРА
На рисунке 2.1 изображен
схематический чертеж основной электрической
системы стационарного аварийного
генератора. Подача питания от
электростанции, а также выход стационарного
аварийного генератора подключены к
утвержденному передаточному ключу. Наличие
передаточного ключа обязательно по
электрическим нормам, он выполняет
следующие функции:
• Допускает подключение цепей нагрузки
одновременно только к одному источнику
электропитания.
• Предотвращает появление обратного
электрического тока между цепями
генератора и сетью.

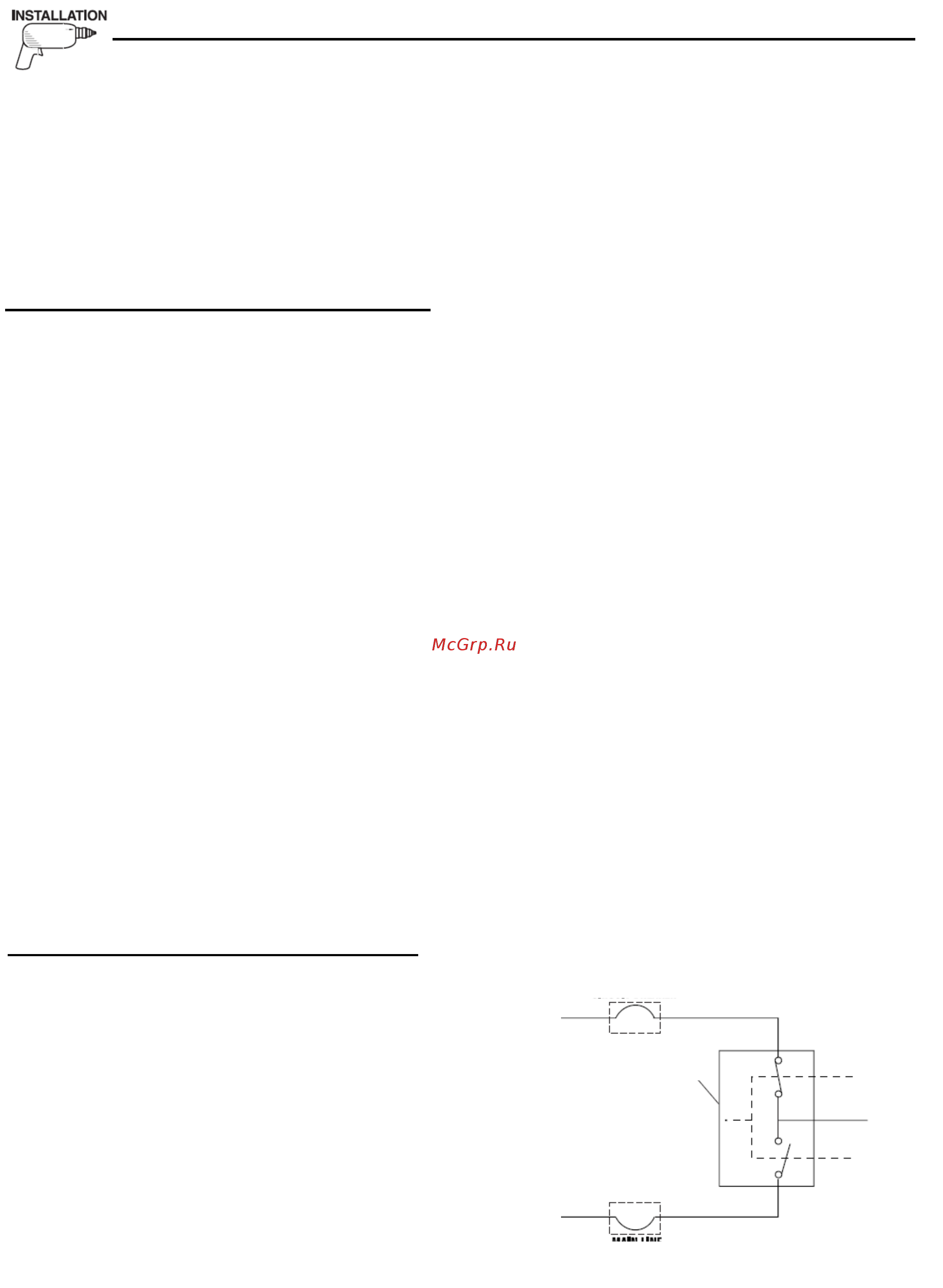

Рисунок 2.1. Основная резервная
электрическая система
Сетевое
питание
Основной автомат
Основной автомат
Передаточный
ключ
К цепям
нагрузки
Выход
генератора
