Раздел 1 – Общая информация
Стационарные аварийные генераторы
9
ИДЕНТИФИКАЦИОННАЯ ЗАПИСЬ
♦
ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
На каждом генераторе есть табличка с
техническими данными на генератор (рисунок
1.1). Табличка, которую можно найти на нижней
соединительной коробке генератора, содержит
серийный номер агрегата и номинальные
параметры напряжения, силы тока,
производительность мощности в ваттах, фаза,
частота, обороты в минуту, коэффициент
мощности и так далее.

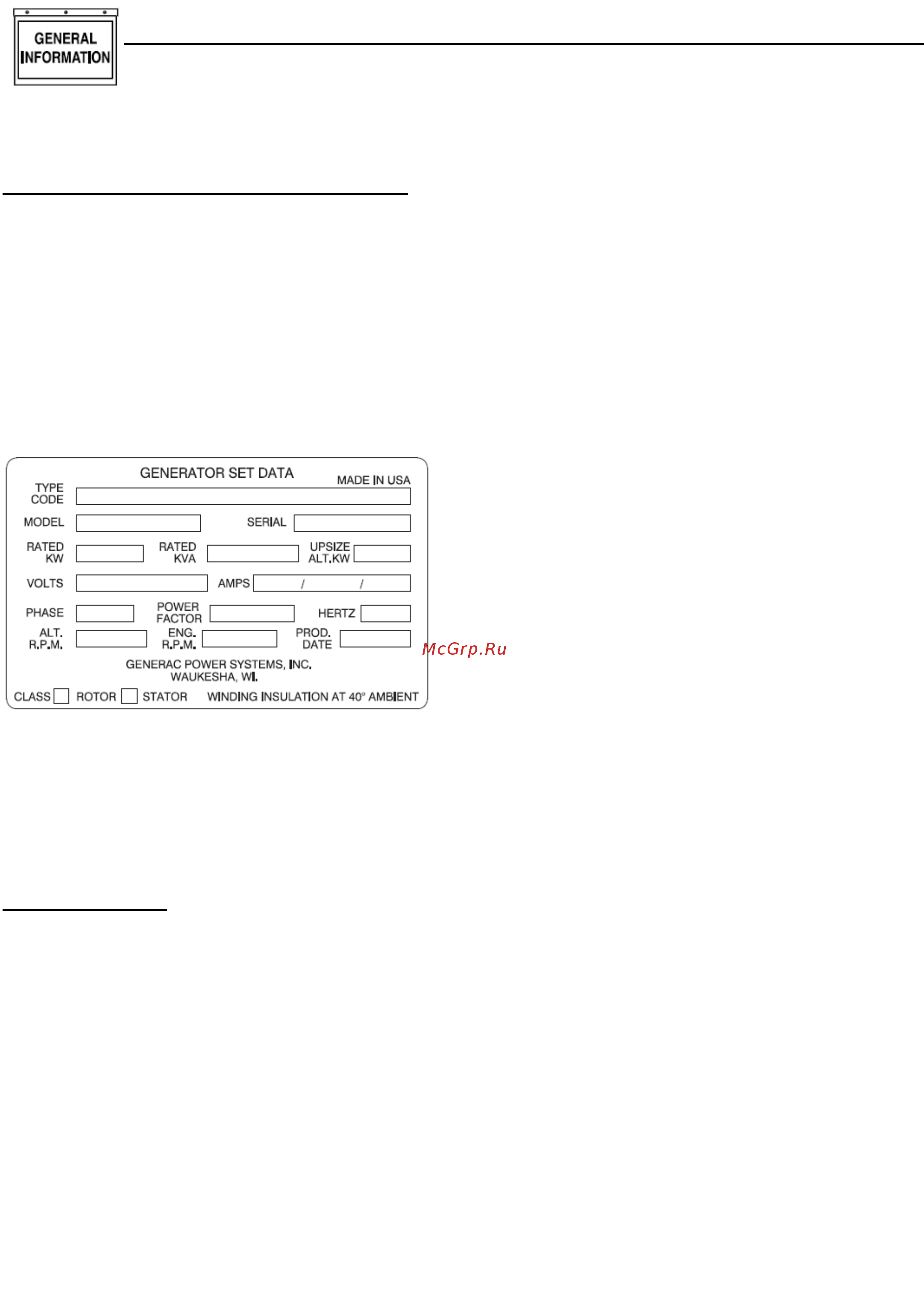

Рисунок 1.1 Табличка с данными
ПРИМЕЧАНИЕ:
Выше представлен общий вид таблички с
данными. Реальную информацию по данному
оборудованию можно найти в «проектной
документации», находящейся в конце этого
руководства или на заводских табличках,
прикрепленных к оборудованию.
♦
ТАБЛИЧКА XPL
Табличка XLP также прикреплена к
нижней соединительной коробке каждого
резервного генератора. На ней можно найти
важную информацию, касающуюся генератора.
Табличка необходима при запросе информации
и помощи, заказе запасных частей и так далее.
(Смотреть пример таблички XPL на странице
28). На табличке представлена следующая
информация:
• Номер модели генератора
• Дата изготовления
• Идентификационный код генератора
• Группы узлов генератора
Номер модели стационарного
аварийного генератора
Данный номер является ключом к
многочисленным конструкторским и
производственным подробностям,
относящимся к генератору. При подаче заявки
на сервисные работы, заказа на детали или при
поиске информации всегда необходимо
предоставлять этот номер.
Идентификационный код
Для получения важной информации о
генераторе необходимо использовать этот код.
Например, если код:
SD 100—A1 6 5.0 D 18 H B YNC,
определяем генератор следующим образом:
• SD – стационарный аварийный дизельный
генератор (“SG” обозначает стационарный
аварийный генератор на газообразном
топливе).
• 100 – номинальная выходная мощность
100 000 Вт (100 кВт).
• A – код напряжения (смотреть «Коды
напряжения» на этой странице).
• 1 – указывает на однофазный генератор (3
– трехфазный агрегат).
• 6 – обозначает номинальную частоту 60 Гц
(5 – 50 Гц).
• 5.0 – двигатель объемом 5 л (304 куб.
дюйма).
• D – на генераторе дизельная топливная
система ("N” – природный газ; “L” – отвод
жидкости сжиженного пропана; “V” – отвод
паров сжиженного пропана).
• 18 – номинальные обороты генератора
(1800 об./мин); “36” указывает на 3600
об./мин.
• H – есть возможность установки панели
управления типа “H” (панели “R”, “E”, “G”
также доступны для некоторых агрегатов).
• B – указывает на генератор бесщеточного
типа (“D” обозначает агрегат прямого
возбуждения со щетками и токосъемными
кольцами; “P” – с постоянным
возбуждением магнитного поля).
• Y – генератор укомплектован стандартным
кожухом ("N” – означает, что кожуха нет; “S”
– укомплектован звукопоглощающим
кожухом).
• N – на генераторе нет глушителя на
выхлопе (“Y” означает, что глушитель
установлен; “L” – что глушитель отсоединен
от генератора и поставляется в
разобранном виде).
• C – автомат занесен в перечень стандарта
