Раздел 2 – Установка
Стационарные аварийные генераторы
18
Следует обратить внимание, что и
генератор, и сетевой источник для защиты от
перегрузок подключаются к передаточному
ключу через основной автомат.
ПРИМЕЧАНИЕ:
Совместно генератором изготовитель
рекомендует использовать передаточный ключ
типа «GTS».
МЕТОД ИЗОЛЯЦИИ АВАРИЙНОЙ
ЦЕПИ
Предотвращает перегрузку генератора,
удерживая электрические нагрузки ниже
емкости в ваттах / амперах. Если генератор
питает только критические нагрузки в пределах
своей емкости во время отсутствия сетевого
электропитания, следует принять во внимание
применение метода изоляции аварийной цепи.
Критические электрические нагрузки
группируются вместе и подключаются к
отдельной «аварийной распределительной
панели». Цепи нагрузки на этой панели
находятся в пределах емкости генератора. При
использовании данного метода сложно
перегрузить генератор. Передаточный ключ
должен соответствовать следующим
требованиям:
• Номинальная сила тока должна быть равна
суммарной силе тока цепи аварийной
распределительной панели.
• Устанавливается между основной и
аварийной распределительной панелями.
МЕТОД ИЗОЛЯЦИИ ВСЕЙ ЦЕПИ
При установке генератора, который
способен питать все нагрузки в цепи следует
использовать метод изоляции всей цепи. При
этом методе появляется возможность
перегрузки генератора. Ниже приводится
информация по использованию передаточного
ключа в системе подобного типа:
• Номинальная сила тока передаточного
ключа должна быть равна номинальной
силе тока нормального сетевого питания.
• Передаточный ключ устанавливается
между входом сетевого электропитания и
распределительной панели здания.
ЗАЗЕМЛЕНИЕ
СТАЦИОНАРНОГО
АВАРИЙНОГО ГЕНЕРАТОРА
Согласно Национальному своду законов
и стандартов США по электротехнике рама и
внешние электропроводящие детали данного
оборудования должны быть подсоединены к
утвержденному заземлению и/или
заземляющим штырям. Для этого на
монтажном основании генератора
предусмотрен заземляющий язычок (рисунок
2.2). Для выяснения требований к заземлению
в вашем районе следует обратиться к
квалифицированному электрику. Технология
заземления должна соответствовать местным
нормативам.
ОПАСНО
Запрещается подсоединять
заземляющий провод к трубе,
транспортирующей горючие или
взрывоопасные жидкости – это может привести
к ПОЖАРУ или ВЗРЫВУ.
Правильно выполненное заземление
защищает персонал от поражения
электрическим током в случае короткого
замыкания на землю в генераторе или
подключенных электроприборах. А также
заземление помогает сбросить статическое
напряжение, которое часто накапливается в
незаземленных приборах.

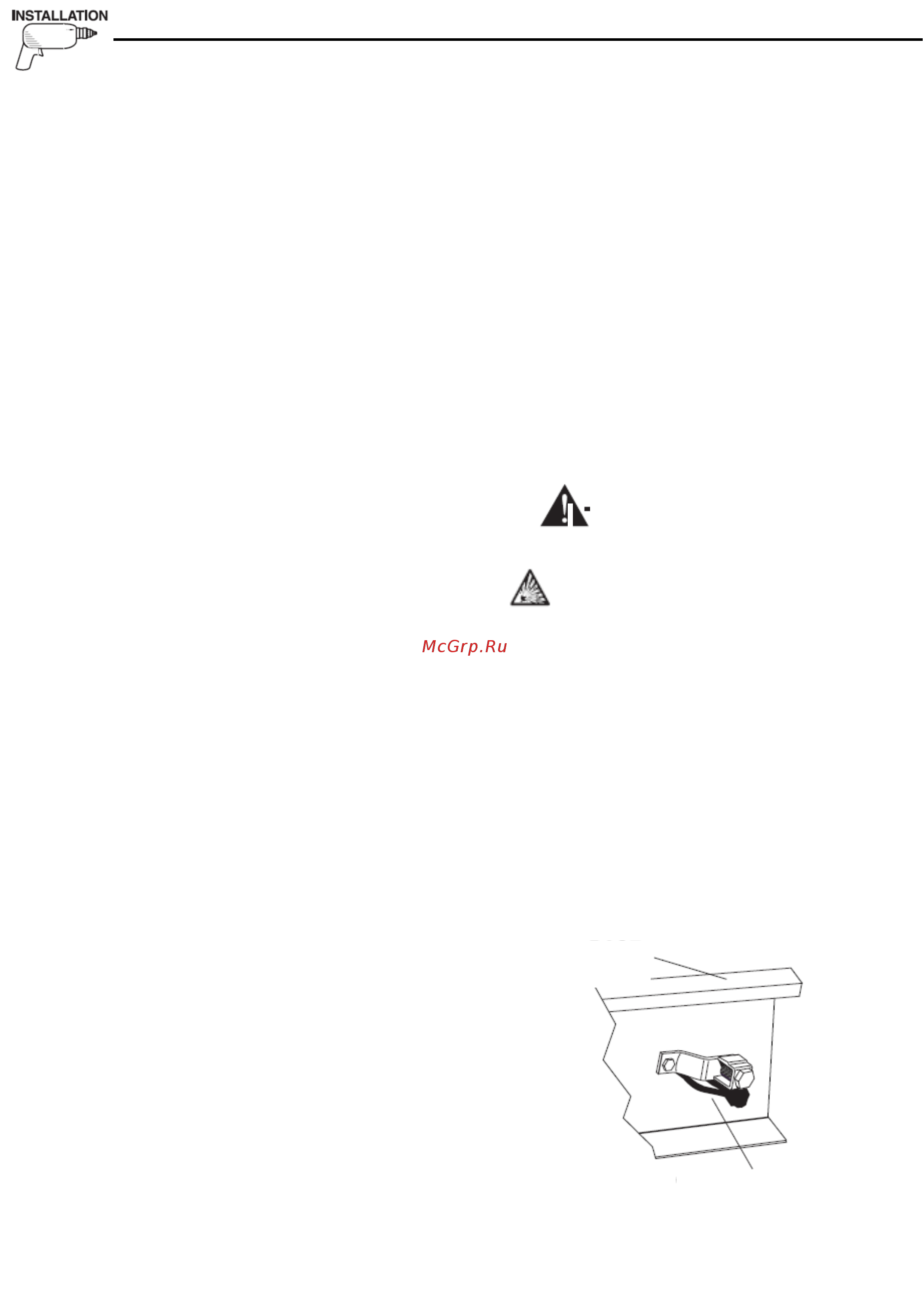

Рисунок 2.2. Заземляющий язычок генератора
(типовой)
Рама
основания
Заземляющий
язычок
