Модульные чиллеры Lessar
16
Меры безопасности
Для правильной и безопасной работы установки при температуре наружного воздуха близкой к 0°C не-
обходимо выполнить следующие условия:
• Если в качестве теплоносителя используется вода, то необходимо слить всю воду во избежание раз-
морозки водяного теплообменника.
• Для того чтобы защитить водяной теплообменник от разморозки ночью, когда установка не работает,
необходимо использовать антифриз
на основе водных растворов этиленгликоля или пропиленгли-
коля необходимой концентрации. Если установка постоянно работает, то не выключайте питание,
т.к. у нее есть функция защиты от замерзания, котороя периодически включает насос и прокачивает
систему.
• Внимание! Эта функция не защитит теплообменник при температурах ниже нуля, если в
системе используется вода.
• Необходимо правильно установить реле протока во избежание аварии. Более того, необходимо ре-
гулярно проверять его исправность.
• Если произошла неисправность, в результате которой установку невозможно будет включить пока не
будет устранена неисправность, так же слейте воду, чтобы избежать разморозки теплообменника.
3. МОНТАЖ МОДУЛЬНОГО ЧИЛЛЕРА
Транспортировка
• Убедитесь, что упаковка во время транспортировки не пострадала. Не распаковывайте до приезда
на место монтажа.
• Угол наклона во время транспортировки не должен превышать 15 градусов, чтобы избежать сколь-
жения модуля.

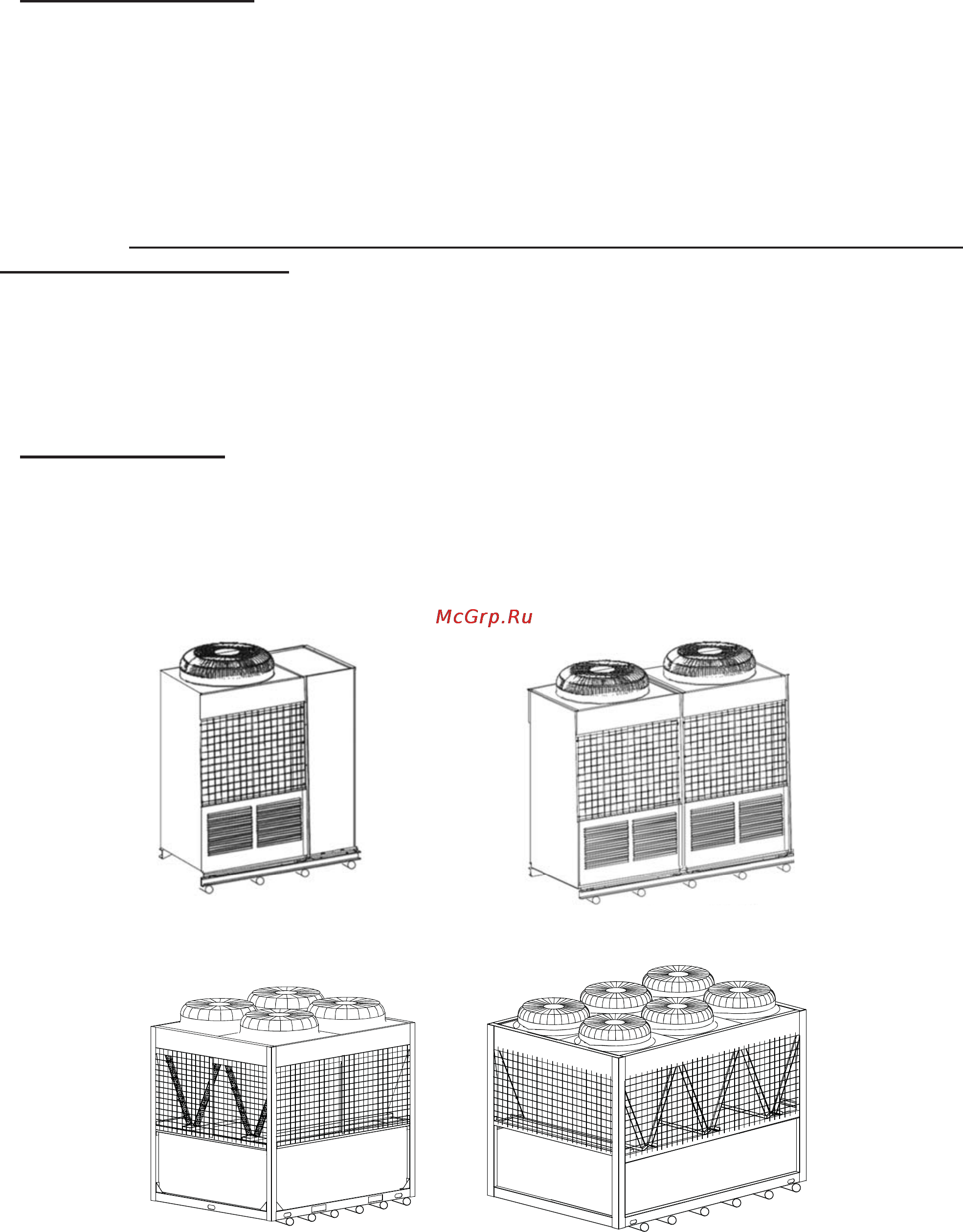

• Когда транспортировка осуществляется на круглых брусках, необходимо использовать 6 штук под
каждым модулем (4 бруска под 30 кВт модулем), бруски должны быть больше
ширины корпуса мо-
дуля.
Ɇɨɞɭɥɶɤȼɬ
Ɇɨɞɭɥɶɤȼɬ
Ɇɨɞɭɥɶɤȼɬ
Ɇɨɞɭɥɶɤȼɬ
• Застропите модуль стальными тросами, тросы должны выдерживать 3 массы модуля. Угол подвеса
должен быть больше 60 градусов.
• Подложите под корпус деревянный брус или фанеру, чтобы защитить корпус модуля от повреждения
тросом.
