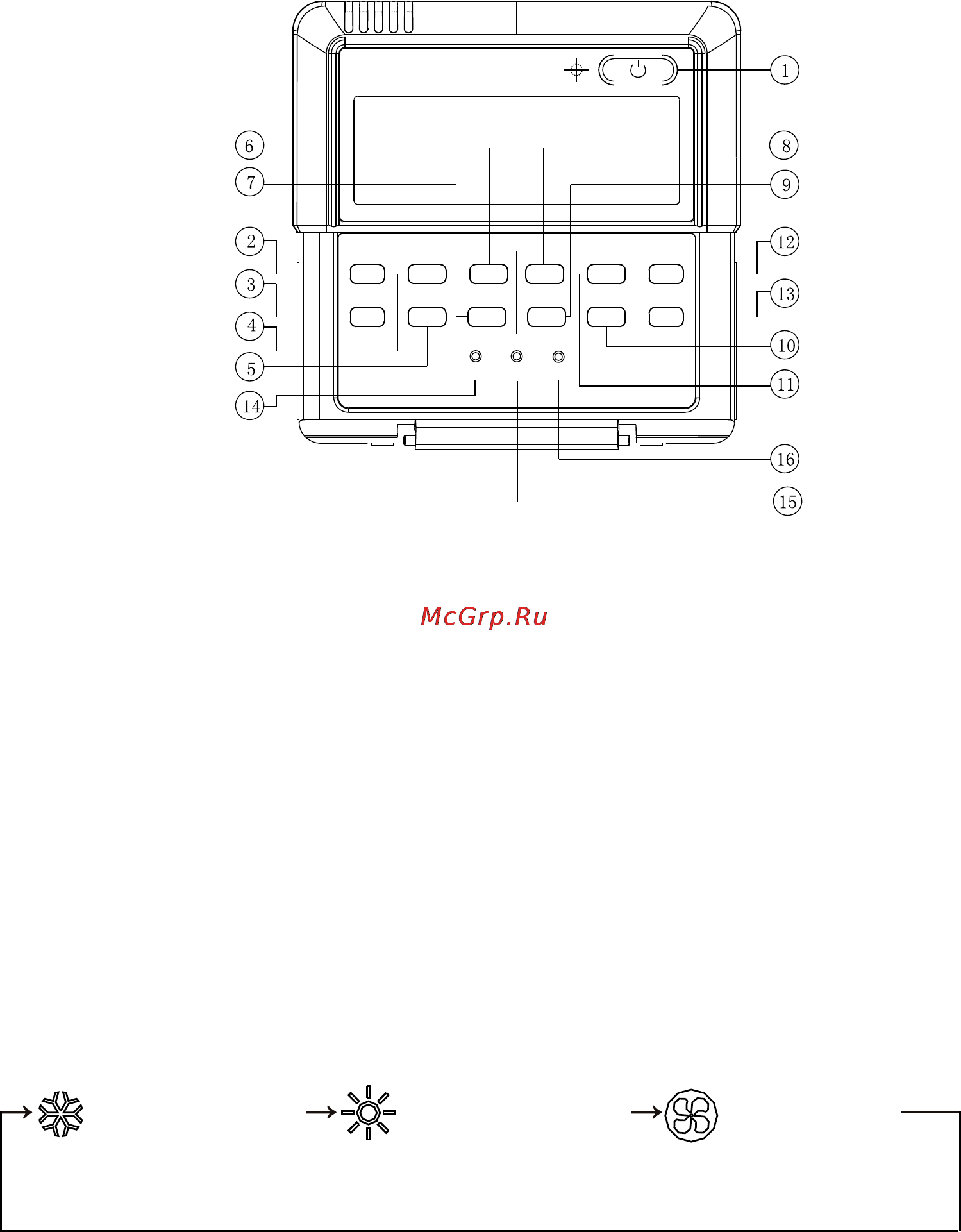

5.3 Внешний вид и описание кнопок управления
RESET
LOCK
ADDRESS SET
1 - Кнопка On/Off (Вкл./Выкл.)
Нажмите кнопку On/Off (Вкл./Выкл.) для включения проводного пульта управления;
при этом включится LCD панель с индикацией текущего режима работы чиллера, значе-
ний основных параметров функционирования.
Для выключения проводного пульта управления нажмите кнопку On/Off (Вкл./Выкл.);
при этом выключится LCD панель с индикацией текущего режима работы, значений
основных параметров функционирования;
произойдет запоминание текущего режима
работы и текущих значений уставок.
2 - Кнопка Mode (Выбор режима работы)
Выбор режима работы осуществляется только при выключенном пульте управле-
ния.
Последовательность выбора режима работы:
(Cooling) (heating) (Pump)
(Охлаждение) (Нагрев)
(Работа насоса)
3 - Кнопка Manual/Auto (Кнопка Ручной режим работы/Автоматический режим работы)
В ручном режиме работы возможно изменять (увеличивать либо уменьшать) количе-
ство работающих модулей модульной системы путем нажатия на кнопку PageUp/Temp+
(Вверх/Темп+) или кнопку PageDown/Temp- (Вниз/Темп-).
4 - Кнопка Query (Запрос)
При нажатии кнопки Query (Запрос) на дисплее проводного пульта отображается ин-
формация о статусе подключенных
блоков. По умолчанию отображается информация
о статусе блока #0. Для доступа к информации о статусе последующих либо предыду-
щих подключенных блоков следует нажать, соответственно, кнопку Adress+ (Адрес+/)
либо Adress- (Адрес-)
Выбрав требуемый блок, воспользуйтесь кнопкой PageUp/Temp+ (Вверх/Темп+) или
кнопкой PageDown/Temp- (Вниз/Темп-) для отображения параметров работы выбран-
ного модульного чиллера.
