Lessar LUC-DHMA65CAL [18/77] Размещение модульных чиллеров

Благодаря модульной конструкции чиллеры можно комбинировать путем соединения соответствующе го входа и выхода получив таким образом требуемую холодопроизводительность минимальная хо лодопроизводительность модульной системы составляет 30 квт максимальная 1040 квт кроме того любой модуль может быть главным ведущим что обеспечивает гибкий монтаж и подбор 5

Модульные чиллеры lessar 5

Особенности 5

Соединение сигнальной линии между модулями 30 квт 65 квт 130 квт или 185 квт делается до запуска в качестве сигнальных проводов используется экранированная 3 х жильная витая пара каждая модуль управляется и контролируется единым проводным пультом управления который подсоединен к ведуще му модулю 5

Глава 2 техническая информация 6

Модульные чиллеры lessar 6

Примечание 1 каждый модуль упакован отдельно размер упаковки относится только к одному модулю 2 дополнительный вспомогательный нагреватель поставляется под заказ 3 номинальная производительность определена при следующих условиях 4 охлаждение температура воды на входе выходе испарителя 12 7 с температура наружного воздуха 35 c db 24 c wb 5 обогрев вода вход выход 40 45 с температура наружного воздуха 7 с db 6 с wb 6 коэффициент загрязнения 0 86 6

С квт 6

Спецификация 6

Модульные чиллеры lessar 7

Примечание 1 каждый модуль упакован отдельно размер упаковки относится только к одному модулю 2 дополнительный вспомогательный нагреватель поставляется под заказ 3 номинальная производительность определена при следующих условиях 4 охлаждение температура воды на входе выходе испарителя 12 7 с температура наружного воздуха 35 c db 24 c wb 5 обогрев вода вход выход 40 45 с температура наружного воздуха 7 с db 6 с wb 6 коэффициент загрязнения воды 0 86 7

Продолжение таблицы 7

С квт 7

Модульные чиллеры lessar 8

Примечание 1 каждый модуль упакован отдельно размер упаковки относится только к одному модулю 2 дополнительный вспомогательный нагреватель поставляется под заказ 3 номинальная производительность определена при следующих условиях 4 охлаждение температура воды на входе выходе испарителя 12 7 с температура наружного воздуха 35 c db 24 c wb 5 обогрев вода вход выход 40 45 с температура наружного воздуха 7 с db 6 с wb 6 коэффициент загрязнения 0 86 8

Продолжение таблицы 8

С квт 8

Модульные чиллеры lessar 9

Примечание 1 каждый модуль упакован отдельно размер упаковки относится только к одному модулю 2 дополнительный вспомогательный нагреватель поставляется под заказ 3 номинальная производительность определена при следующих условиях 4 охлаждение температура воды на входе выходе испарителя 12 7 с температура наружного воздуха 35 c db 24 c wb 5 обогрев вода вход выход 40 45 с температура наружного воздуха 7 с db 6 с wb 6 коэффициент загрязнения 0 86 9

Продолжение таблицы 9

С квт 9

Модульные чиллеры lessar 10

Примечание 1 каждый модуль упакован отдельно размер упаковки относится только к одному модулю 2 дополнительный вспомогательный нагреватель поставляется под заказ 3 номинальная производительность определена при следующих условиях 4 охлаждение температура воды на входе выходе испарителя 12 7 с температура наружного воздуха 35 c db 24 c wb 5 обогрев вода вход выход 40 45 с температура наружного воздуха 7 с db 6 с wb 6 коэффициент загрязнения 0 86 10

Продолжение таблицы 10

С квт 10

Модульные чиллеры lessar 11

Примечание 1 каждый модуль упакован отдельно размер упаковки относится только к одному модулю 2 дополнительный вспомогательный нагреватель поставляется под заказ 3 номинальная производительность определена при следующих условиях 4 охлаждение температура воды на входе выходе испарителя 12 7 с температура наружного воздуха 35 c db 24 c wb 5 обогрев вода вход выход 40 45 с температура наружного воздуха 7 с db 6 с wb 6 коэффициент загрязнения 0 86 11

Продолжение таблицы 11

С квт 11

Гидравлическая схема контура хладагента модульного чиллера 30 квт 12

Гидравлическая схема контура хладагента модульного чиллера 65 квт 12

Гидравлическая схема модульного чиллера 12

Модуль холодопроизводительностью 30 квт имеет два холодильных контура a и b два компрессора воздушный конденсатор и водяной теплообменник типа труба в трубе 12

Модуль холодопроизводительностью 65 квт имеет два холодильных контура a и b два компрессора воздушный конденсатор и водяной кожухотрубный теплообменник 12

Модульные чиллеры lessar 12

Гидравлическая схема контура хладагента модульного чиллера 130 квт 13

Гидравлическая схема контура хладагента модульного чиллера 185 квт 13

Модуль холодопроизводительностью 130 квт состоит из двух секций каждая секция имеет по два холодильных контура a и b два компрессора воздушный конденсатор две секции объединены об щим водяным кожухотрубным теплообменником 13

Модуль холодопроизводительностью 185 квт состоит из трех секций каждая секция имеет два холодильных контура a и b два компрессора воздушный конденсатор три секции объединены общим водяным кожухотрубным теплообменником 13

Модульные чиллеры lessar 13

Допускается параллельно соединять от 1 до 16 модулей холодопроизводительностью 30 квт или от 1 до 16 модулей холодопроизводительностью 65 квт допускается совместная работа модулей холодопроиз водительностью 30 квт и 65 квт 14

Допускается параллельно соединять от 1 до 8 модулей холодопроизводительностью 130 квт в одну модульную систему или от 1 до 5 модулей холодопроизводительностью 185 квт максимально возмож ная холодопроизводительность при параллельном соединении 130 квт модулей составляет 1040 квт максимально возможная холодопроизводительность при параллельном соединении 185 квт модулей составляет 925 квт допускается совместная работа модулей холодопроизводительностью 130 квт и 185 квт 1 рекомендуемый способ установки a 14

Модульные чиллеры lessar 14

Принципиальная схема комбинированной модульной системы состоящей из модулей 30 и 65 квт 14

Принципиальная схема комбинированной установки из модулей 130 и 185 квт 14

2 общий диаметр трубопровода согласно холодопроизводительности модульной системы 15

X1 dn80 15

X2 dn125 15

X3 dn150 15

X4 dn150 15

X5 dn200 15

Модульные чиллеры lessar 15

Общая схема гидравлического контура хладоносителя с использованием моду лей холодопроизводительностью 130 квт 185 квт 15

Общая схема гидравлического контура хладоносителя с использованием моду лей холодопроизводительностью 30 квт 65 квт 15

Общая холодопроизводитель ность квт диаметр водяного трубопровода прямой обратный мм 15

Меры безопасности 16

Монтаж модульного чиллера 16

Транспортировка 16

Luc fhma130ca 18

Модульные чиллеры lessar 18

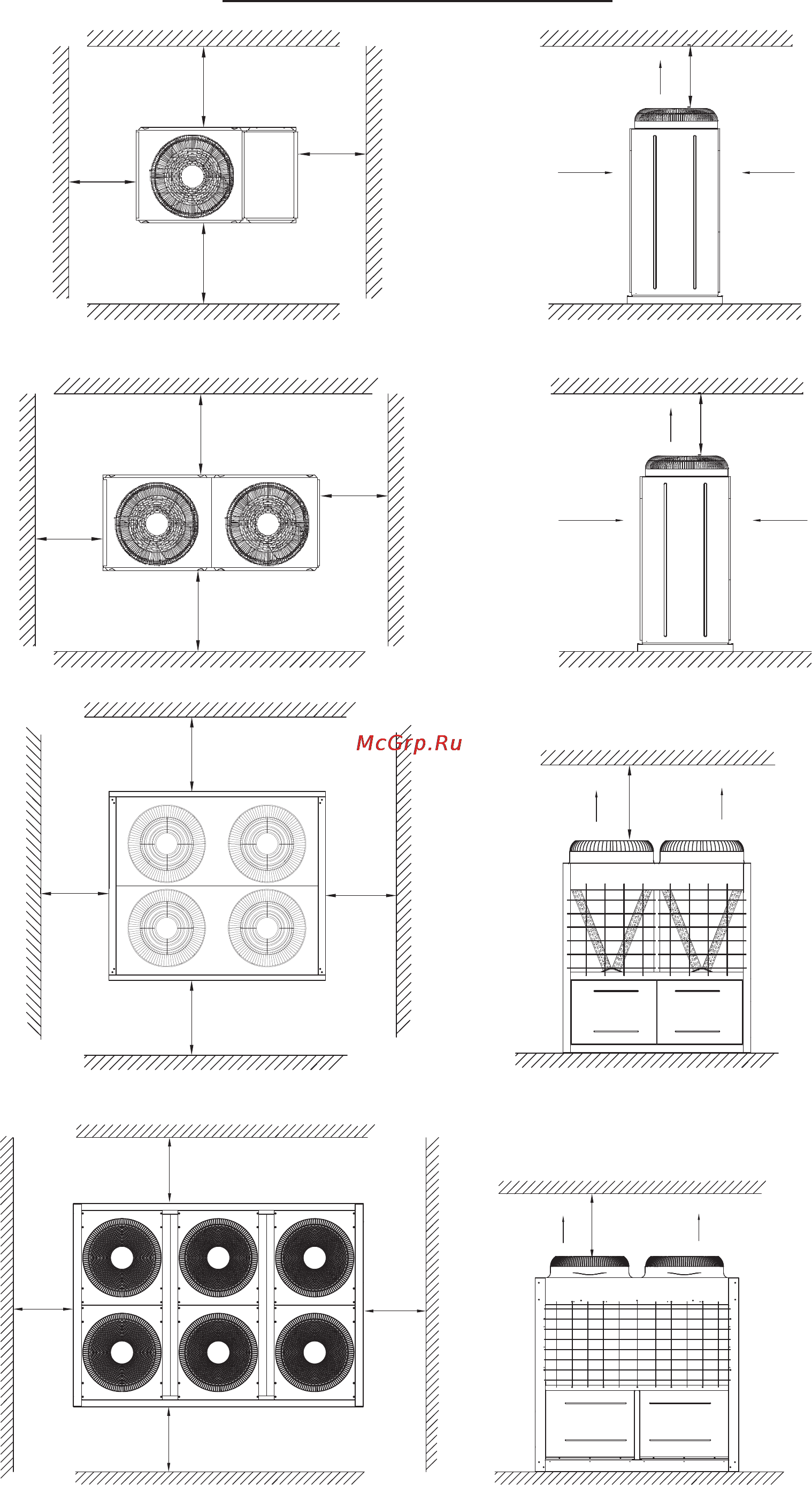

Размещение модульных чиллеров 18

Модульные чиллеры lessar 19

При установке на кровлю должна учитываться нагрузка на перекрытие и шум вокруг фундамента должен быть сделан дренажный канал для быстрого стока воды для снижения вибрации и шума необходимо проложить виброизолирующие вставки между фундамен том и чиллером 19

Рекомендации по устройству фундамента рекомендуется изготавливать фундамент для модулей как показан на рис ниже для модулей 35 квт 65 квт 130 квт расстояние между модулями должно быть не менее 600 мм для модулей 185 квт расстояние между модулями должно быть не менее 1500 мм расчетная масса которую должен выдержать фундамент должена быть в 1 2 раза больше массы мо дулей 19

Установка на фундамент 19

Luc f d hda30ca 20

Luc fhda65ca 20

Габаритные размеры модульных чиллеров 20

Модульные чиллеры lessar 20

Luc fhma130ca 21

Luc fhma185ca 21

Модульные чиллеры lessar 21

Модульные чиллеры lessar 22

Монтажные размеры модульной системы чиллеров из модулей 30 и 65 квт 22

Примечание согласно рис общий выход воды модульной системы должен находиться со стороны ведущего модуля с адресом в сети 0 22

Рис 22

Все подсоединительные патрубки водяного теплообменника имеют маркировку вход выход при соединении труб выполняйте следующие рекомендации водяные каналы могут забиться грязью что может вызвать повреждение теплообменника для пре дотвращения этого используйте грязевой фильтр для очистки воды перед входом в модульную си стему чиллеров установку или водяной теплообменник модульного чиллера перед подсоединением к установке водяной трубопровод должен быть прочищен фильтр разобран и снова установлен только после этого можно подсоединять трубопровод к установке на вход и выход водяного теплообменника модульного чиллера необходимо установить гибкие ви брогасители для снижения вибрации сначала включите водяной насос затем чиллер реле протока должно быть установлено на выходе из установки и подсоединено к клеммам w1 и w2 ведущего модуля балансировочный клапан устанавливается на прямой воде а клапан сброса воздуха на обратной воде при нормальной работе установки ручка клапана должна быть снята во и 23

Модульные чиллеры lessar 23

Монтаж контура хладоносителя 23

Примечание запрещается использовать растворы солей т к они вызывают коррозию температура замерзания и кипения водного раствора этиленгликоля 23

Требования к качеству воды 23

Выбор пластины реле протока 24

Выбор пластины реле протока осуществляется с учетом диаметра трубы длина пластины должна быть немного меньше внутреннего диаметра трубы она не должна быть слишком короткой чтоб равномерно отслеживать поток воды но и не слишком длинной чтоб не упираться в стенку трубы и не быть закли ненной случайным попаданием стружки окалины и т п 24

Диапазон контроля протока воды 24

Модульные чиллеры lessar 24

Подключение реле протока 24

Примечание рекомендуется устанавливать реле протока воды на горизонтальном участке трубопровода минимальная длина a см рис стр 4 прямого участка трубы до и после места установки реле протока должна быть не менее 5 ти диаметров трубы реле протока чувствителено 24

Реле протока не входит в комплект поставки должен быть подключен к ведущему модулю к разъему w1 w2 на главной плате в приведенной ниже схеме и спецификации указан датчик honeywell wfs 1001 h и приведен исключительно для примера схема электрического подключения 24

Спецификация 24

Схема установки реле протока 24

Установка реле протока 24

Подключение электропитания и сигнальной линии 25

Регулировка реле протока 25

1 спецификация проводки 26

2 заземление 26

Выберите тип 2 выберите сечение кабеля заземления 26

Или rvvp 0 5 м 26

Категории соединительных кабелей 26

Модульные чиллеры lessar 26

Не используйте многожильный кабель более 3 х жил это может привести к ухудшению сигнала особенно в местах установки инверторного оборудования 26

После подключения модуля к источнику электропитания кабели должны быть надежно подключены и изолированы каждый модуль должен быть оборудован устройством предупреждающим утечку тока сигнальная линия должна быть выполнена с использованием трехжильного экранированного прово да kvvp 0 5 м 26

Требования к цвету кабеля при однофазном питании обычно используется красный фазный провод однако зеленый голубой и желтый также можно использовать при трехфазном питании a b c три фазных провода должны быть красным желтым и зеленым 26

3 подключение дополнительного нагревателя в поставку не входит 27

5 подключение управления насосом 27

P1 p2 a b c n 27

Модульные чиллеры lessar 27

Управление контактором дополнительного электрического нагревателя происходит с разъема h1 и h2 основного модуля ниже приведена электрическая схема подключения 27

Управление контактором насоса осуществляется с клемм p1 p2 основного модуля как показано на схеме ниже 1 подключение одного насоса 27

2 подключение двух насосов 28

3 подключение трех насосов два используются один в резерве 28

A b c n 28

Внимание 1 обычно применяются трехфазные насосы 2 реле защиты от перегрузки должно быть нормально замкнутым 3 питание катушки контактора 220в 50гц 4 во время работы установки питающий автомат и контактор управления должны быть подключены 5 используя дистанционный пульт управления можно запустить насос для проверки его состояния и возможных отклонений 6 если используются три насоса как на схеме выше избегайте асимметрии в объеме протекающий через них воды 7 датчик протока воды насос и дополнительный нагреватель должны подключаться только к ведуще му модулю клеммы датчика протока на платах всех ведомых модулей должны быть шунтированы а контакты управления насосом и дополнительным нагревателем свободными 28

Модульные чиллеры lessar 28

Внешний вид электронной платы модулей 30 квт и 65квт 29

Глава 3 система управления 29

Компрессор b определение силы тока код защиты p5 2 компрессор a определение силы тока код защиты p4 сила тока не считывается первые 5секунд после пуска затем если сила тока превышает установленное значение по защите 18a для компрессоров постоянной и переменной производительности компрессор остановится и перезапустится через 3 минуты 3 t4 датчик наружной температуры код ошибки e7 t3b датчик температуры трубы конденсатора контур в код ошибки e6 код защиты p7 t3a датчик температуры трубы конденсатора контур а код ошибки e5 код защиты p6 t4 запуск вентилятора наружного модуля осуществляется контроллером вентилятор имеет две скорости высокая и низкая зависят от температуры т4 29

Описание разъемов электронной платы модулей 30 65 квт 29

Плата электронная модули 30 65 квт 29

Примечание неисправность при неисправности главного модуля останавливается вся установка при неисправности ведомого модуля останавливается лишь он остальные продолжают работать защита при срабатывании защиты главного модуля останавливается лишь он остальные продолжают работать при срабатывании защиты ведомого модуля останавливается лишь он остальные продолжают работать 29

Address адресация модулей в модульной системе 30

Digit переключатель выбора типа компрессора 30

T3b t3a когда контроллер установки определяет что температура t3b или t3a выше 65 с установка останав ливается рестарт системы будет произведен после того как температура опуститься ниже 60 с тем временем другие установки продолжают работать t4 t3b t3a в случае обрыва датчиков температуры t4 t3b t3a модуль останавливается и появляется сообщение об ошибке если датчик ведущего модуля выходит из строя то ведущий модуль и и все ведомые модули оста навливаются если датчик ведомого модуля выходит из строя этот модуль останавливается остальные модули продолжают работать 4 контур a датчик температуры нагнетания компрессора digital scroll код ошибки e8 код защиты p8 5 датчик температуры прямой воды код ошибки e4 тепло холодопроизводительность регулируется согласно температуре прямой воды как в режиме на грева и так и охлаждения 6 общий датчик температуры прямой воды код ошибки e3 только для ведущего модуля регулирует производительность по температуре прямой воды в режиме охлаждения либо обогрев 30

Для модульных чиллеров каждый модуль имеет одинаковые функции управления таким образом лю бой модуль может быть как главным так и ведомым выставленный на плате управления адрес no делает модуль главным модуль с компрессором digital с импульсным регулированием производитель 30

Модульные чиллеры lessar 30

Положение 0 на переключателе address определяет модуль ведущим 30

Положение 1 f на переключателе address определяет модули ведомыми 30

Положение переключателя digit на рис 0 0 для выбора компрессора digital scroll с регулируе мой холодопроизводительностью только для ведущего модуля с компрессором digital scroll 30

Положение переключателя digit на рис 1 1 для выбора компрессора с постоянной холодо производительностью для ведущего и ведомых модулей с компрессором постоянной произво дительности 30

Плата электронная модуля 130 квт 2 внешний вид электронной платы модуля 130 квт 32

Модульные чиллеры lessar 33

Неисправность при неисправности главного модуля останавливается вся установка при неисправности ведомого модуля останавливается лишь он остальные продолжают работать защита при срабатывании защиты главного модуля останавливается лишь он остальные продолжают работать при срабатывании защиты ведомого модуля останавливается лишь он остальные продолжают работать 33

Описание разъемов электронной платы модуля 130 квт 33

Модульные чиллеры lessar 34

Внешний вид электронной платы модуля 185 квт 35

Модульные чиллеры lessar 35

Описание разъемов электронной платы модуля 185 квт 35

Плата электронная модуля 185 квт 35

Примечание неисправность при неисправности главного модуля останавливается вся установка при неисправности ведомого модуля останавливается лишь он остальные продолжают работать защита при срабатывании защиты главного модуля останавливается лишь он остальные продолжают работать при срабатывании защиты ведомого модуля останавливается лишь он остальные продолжают работать 35

Модульные чиллеры lessar 36

Режим работы установки можно посмотреть нажав кнопку проверки на пла те управления информация отобразиться в следующей последовательности нажатий 36

Коды неисправностей и защиты модулей 30 65 квт 37

Коды неисправности и защиты модулей 37

Модульные чиллеры lessar 37

Режим работы отображается в следующем виде 1 охлаждение 2 нагрев 4 насос 8 ожидание по казывает количество модулей в сети главный модуль покажет количество модулей в сети ведомая покажет ноль 37

Коды неисправностей и защиты модулей 130 квт 38

Коды неисправностей и защиты модулей 185 квт 38

Модульные чиллеры lessar 38

Модульные чиллеры lessar 39

Параметры эксплуатации проводного пульта управления параметры электропитания сетевого адаптера проводного пульта управления 220 в 10 1 фаза 50 гц температура окружающего воздуха от 15 до 43 39

Проводной пульт управления lz mbpw1 5 назначение проводного пульта управления проводной пульт управления lz mbpw1 предназначен для управления работой модуль ных чиллеров luc f d hda30ca luc fhda65ca luc fhma130ca luc fhma185ca а так же для выбора и отображения режима работы чиллера основных параметров функцио нирования и индикации кодов ошибок 39

Пульт lz mbpw1 не входит в комплект поставки модульного чиллера и приобретает ся отдельно диапазон изменения уставки температуры хладноносителя на выходе из кожухотрубного теплообменника составляет в режиме охлаждения от 5 до 17 39

С в режиме нагрева от 45 до 50 39

С относительная влажность воздуха от 40 до 90 39

Cooling heating pump 40

Охлаждение нагрев работа насоса 40

Работа насоса 42

Режим охлаждения режим нагрева 42

Функция отсутствует 42

Модульные чиллеры lessar 46

Модульные чиллеры lessar 47

Схема электрических соединений 47

Электрическая схема для ведущего модуля luc f d hda30ca 47

Модульные чиллеры lessar 48

Электрическая схема для ведомого модуля luc f d hda30ca 48

Модульные чиллеры lessar 49

Электрическая схема для ведущего модуля luc fhda65ca 49

Модульные чиллеры lessar 50

Электрическая схема для ведомого модуля luc fhda65ca 50

A b c n 51

Cn20 cn39 51

Cn24 cn25 cn33 51

Cn3 cn6 51

Cn4 cn12 cn16 51

Cn40 cn19 51

Cn5 cn13 51

Cn8 cn10 heat1 pump1 51

Comp1a 51

Comp1b 51

Comp2a 51

Comp2b 51

Ct1 curent 1a 51

Ct2 curent 1b 51

Ct3 curent 2a 51

Ct4 curent 2b 51

Fan_h cn41 51

Fan_h cn43 51

Fan_l cn42 51

Fan_l cn44 51

H l_pro 51

H2 p1 p2 h1 51

H_pro 1a k1 1a 51

H_pro 1b k1 1b 51

Hyj iv 51

Km2 km1 51

Pmv 1 a 51

Pmv 1 b 51

S v 1a s v 1b 51

S v 2a s v 2b 51

Tbh1 a 51

Tbh1 b 51

Tbh2 a 51

Tbh2 b 51

Tbh2 b tbh2 a 51

Trans in trans out 51

U v w u v w u v w 51

Xp10 xs10 51

Xp3xs3 51

Xp6 xs6 51

Xp9xs9 51

Xt6 xt5 51

Модульные чиллеры lessar 51

Электрическая схема для ведущего и ведомого модуля luc fhma130ca 51

Comp1a comp1b comp2a comp2b comp3a comp3b 52

Fan_h ry7 52

Fan_l ry8 52

Hyj iv 52

Ka3 ka4 52

Ka5 ka6 52

Km2 km1 52

Km4 km3 52

Km6 km5 52

S v 1a s v 1b 52

S v 2a s v 2b 52

S v 3a s v 3b 52

Xt11 xt12 52

Xt6 xt5 52

Xt9 xt10 52

Модульные чиллеры lessar 52

Электрическая схема для ведущего и ведомого модуля luc fhma185ca 52

Модульные чиллеры lessar 53

Электрическая схема соединений модулей luc f d hda30ca 53

Модульные чиллеры lessar 54

Электрическая схема соединений модулей luc fhda65ca 54

Модульные чиллеры lessar 55

Электрическая схема соединений модулей luc fhma130ca 55

Модульные чиллеры lessar 56

Электрическая схема соединений модулей luc fhma185ca 56

H 1000 2 57

Модульные чиллеры lessar 57

Примечание для модуля у которого выброс воздуха вверх уровень шума измеряется в 4 х точках как показано на рисунке измеряются 4 значения а среднее из них и является уровнем шума данный рисунок показывает схему измерения шума одного модуля когда несколько модулей собирают ся точки измерения будут находиться в центре всей установки обычно установки разбиты по произво дительностям от малых до больших 57

Схема определения уровня шума модулей 30 квт 57

Уровень шума 57

Уровень шума модулей 30 квт 57

H 1000 2 58

Модульные чиллеры lessar 58

Примечание для модуля у которого выброс воздуха вверх уровень шума измеряется в 4 х точках как показано на рисунке измеряются 4 значения а среднее из них и является уровнем шума данный рисунок показывает схему измерения шума одного модуля когда несколько модулей собирают ся точки измерения будут находиться в центре всей установки обычно установки разбиты по произво дительностям от малых до больших 58

Схема определения уровня шума модулей 65 квт 58

Уровень шума модулей 65 квт 58

H 1000 2 59

Модульные чиллеры lessar 59

Примечание для модуля у которого выброс воздуха вверх уровень шума измеряется в 4 х точках как показано на рисунке измеряются 4 значения а среднее из них и является уровнем шума данный рисунок показывает схему измерения шума одного модуля когда несколько модулей собирают ся точки измерения будут находиться в центре всей установки обычно установки разбиты по произво дительностям от малых до больших 59

Схема определения уровня шума модулей 130 квт 59

Уровень шума модулей 130 квт 59

H 1000 2 60

Кол во модулей диапазон холодо производительности квт уровень шума дба 60

Модульные чиллеры lessar 60

Примечание для модуля у которого выброс воздуха вверх уровень шума измеряется в 4 х точках как показано на рисунке измеряются 4 значения а среднее из них и является уровнем шума данный рисунок показывает схему измерения шума одного модуля когда несколько модулей собирают ся точки измерения будут находиться в центре всей установки обычно установки разбиты по произво дительностям от малых до больших 60

Схема определения уровня шума модулей 185 квт 60

Точка a точка b точка c точка d сред значение 60

Уровень шума модулей 185 квт 60

Глава 4 пусковая настройка и эксплуатация 61

Наладка модулей 30 65 квт 61

Digit переключатель выбора типа компрессора положение соответствует типу компрессора установленному в данном модуле digital scroll или c постоянной производительностью примечание переключатель digit установлен на заводе и его не следует менять 62

Включите модуль посредством пульта управления если отобразился код ошибки устраните при чину удостоверьтесь что больше ошибок нет после 30 минут работы когда температура воды стабилизируется отрегулируйте расход воды со 62

Модульные чиллеры lessar 62

Проверка 62

Установите общий датчик температуры хладоносителя согласно рис хорошо закрепите его под ключите датчик к ведущему модулю закрепите его провод по всей длине подсоедините реле протока воды к плате управления ведущего модуля на ведомых модулях клем мы для подсоединения реле протока следует шунтировать включите питание за 12 часов до запуска установки чтобы прогреть масло в картере компрессора если этого не сделать компрессор может выйти из строя увеличивайте расход воды пока расход воды в системе не достигнет 90 от номинального проверьте целостность компонентов системы отсутствие деформаций и повреждений перед запуском проверьте напряжение электросети и правильность соединения силовых и сигналь ных проводов 62

Гласно номинальным значениям во время работы модуля проверьте рабочий ток рабочее давление фреона давление воды расход воды температуры воды на входе выходе из водяного теплообменника а также разность темпера тур воды на входе выходе из водяного теплообменника кроме того отрегулируйте расход воды со гласно реальным условиям для обеспечения нормальной работы установки следующие значения даны для справки для номинального режима работы температура воды на входе выходе испарителя 12 7 с температура наружного воздуха 35 c db 24 c wb 63

Модульные чиллеры lessar 63

Оптимизируйте установленные параметры согласно погодным условиям и режимам работы после остановки чиллера повторный запуск возможен через 3 мин проверьте в порядке ли устройства автоматической защиты и управления согласно следующей таблице 63

Предупреждение т к насос управляется ведущим модулем запрещается запускать насос через модуль при очистке системы не включать модуль если слита вся вода из водяного контура установите правильно реле протока может быть нехватка воды во время тестового запуска не перезапускайте модуль вручную в течении 4 минут после оста новки при частом использовании модуля не выключайте электропитание при остановке чиллера в противном случае картер компрессора не подогревается что может привести к выходу ком прессора из строя при запуске после длительного простоя без электропитания запитайте установку на 12 часов перед са мим запуском для прогрева картера компрессора 63

Наладка модулей 130 квт 64

Включите модуль посредством пульта управления если отобразился код ошибки устраните при чину удостоверьтесь что больше ошибок нет после 30 минут работы когда температура воды стабилизируется отрегулируйте расход воды со гласно номинальным значениям во время работы модуля проверьте рабочий ток рабочее давление фреона давление воды расход воды температуры воды на входе выходе из водяного теплообменника а также разность темпера тур воды на входе выходе из водяного теплообменника кроме того отрегулируйте расход воды со гласно реальным условиям для обеспечения нормальной работы установки следующие значения даны для справки для номинального режима работы температура воды на входе выходе испарителя 12 7 с температура наружного воздуха 35 c db 24 c wb 65

Модульные чиллеры lessar 65

Оптимизируйте установленные параметры согласно погодным условиям и режимам работы после остановки чиллера повторный запуск возможен через 3 мин проверьте в порядке ли устройства автоматической защиты и управления согласно следующей таблице 65

Проверка 65

Установите общий датчик температуры хладоносителя согласно рис хорошо закрепите его под ключите датчик к ведущему модулю закрепите его провод по всей длине подсоедините реле протока воды к плате управления ведущего модуля на ведомых модулях клем мы для подсоединения реле протока следует шунтировать включите питание за 12 часов до запуска установки чтобы прогреть масло в картере компрессора если этого не сделать компрессор может выйти из строя увеличивайте расход воды пока расход воды в системе не достигнет 90 от номинального проверьте целостность компонентов системы отсутствие деформаций и повреждений перед запуском проверьте напряжение электросети и правильность соединения силовых и сигналь ных проводов 65

Внимание пусконаладочные работы необходимо проводить квалифицированным и специаль но обученным персоналом при проведение пусконаладочных работ необходимо заполнить пусковой лист прилагаемый в комплекте к инструкции по монтажу и эксплуатации и отослать за полненный пусковой лист по факсу 7 812 327 83 91 рабочий диапазон температур 66

Модульные чиллеры lessar 66

Наладка модулей 185 квт 66

Предупреждение т к насос управляется ведущим модулем запрещается запускать насос через модуль при очистке системы не включать модуль если слита вся вода из водяного контура установите правильно реле протока может быть нехватка воды во время тестового запуска не перезапускайте модуль вручную в течении 4 минут после оста новки при частом использовании модуля не выключайте электропитание при остановке чиллера в противном случае картер компрессора не подогревается что может привести к выходу ком прессора из строя при запуске после длительного простоя без электропитания запитайте установку на 12 часов перед са мим запуском для прогрева картера компрессора 66

Подготовка 67

Проверка 67

Гласно реальным условиям для обеспечения нормальной работы установки следующие значения даны для справки для номинального режима работы температура воды на входе выходе испарителя 12 7 с температура наружного воздуха 35 c db 24 c wb 68

Квт 68

Модульные чиллеры lessar 68

Оптимизируйте установленные параметры согласно погодным условиям и режимам работы после остановки чиллера повторный запуск возможен через 3 мин проверьте в порядке ли устройства автоматической защиты и управления согласно следующей таблице 68

Предупреждение т к насос управляется ведущим модулем запрещается запускать насос через модуль при очистке системы не включать модуль если слита вся вода из водяного контура установите правильно реле протока может быть нехватка воды во время тестового запуска не перезапускайте модуль вручную в течении 4 минут после оста новки при частом использовании модуля не выключайте электропитание при остановке чиллера в противном случае картер компрессора не подогревается что может привести к выходу ком прессора из строя при запуске после длительного простоя без электропитания запитайте установку на 12 часов перед са мим запуском для прогрева картера компрессора 68

Рекомендованные компоненты для сборки гидромодуля 68

150 180 130 квт 69

Квт 69

Модульные чиллеры lessar 69

1600 квт 70

240 270 195 260 185 квт 70

480 325 90 55 400 квт 70

600 00 квт 70

Модульные чиллеры lessar 70

Модульные чиллеры lessar 71

Неисправности и методы их устранения 71

Внимание регулярно производите техническое обслуживание согласно инструкции не дотрагивайтесь до линии нагнетания во избежание ожога если случилась неисправность и установка остановилась обратитесь к разделу неисправности и методы их устранения после устранения неисправности установка может быть перезапущена за прещается принудительно перезапускать установку без выяснения причин ошибки если есть утечка хладагента или воды необходимо выключить все выключатели если установку не отключить при помощи контроллера необходимо выключить ее при помощи главного рубильника не используйте стальной или медный провод вместо плавкого предохранителя это может вызвать 72

Для надежной работы установки в течение долгого времени ее должен обслуживать только квалифици рованный персонал пункты приведенные ниже должны быть особо приняты во внимание 72

Модульные чиллеры lessar 72

Опасно в случае пожара выключите основной рубильник и используйте огнетушитель не эксплуатируйте установки вблизи легковоспламеняющихся газов 72

Техническое обслуживание 72
