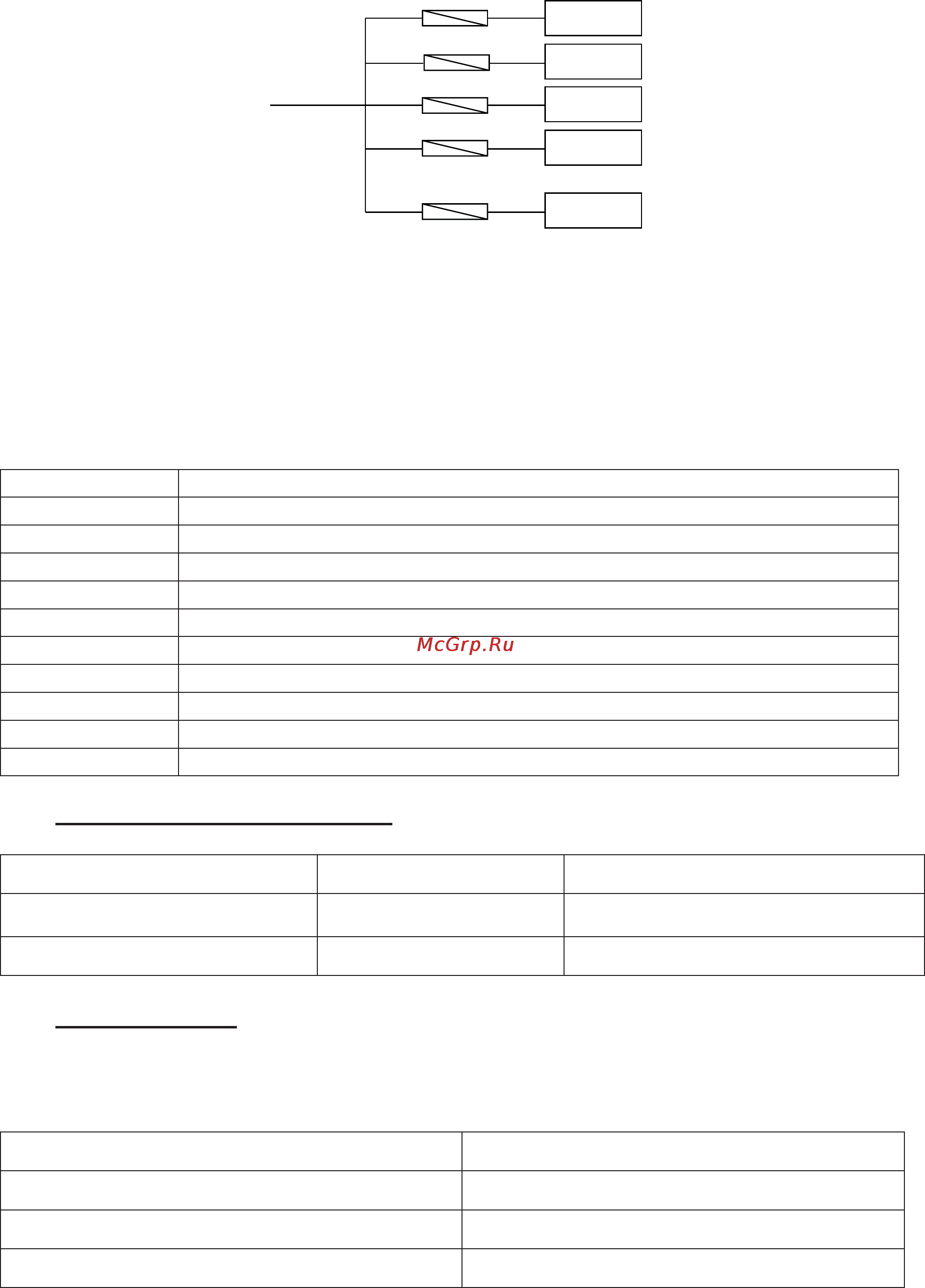

Модульные чиллеры Lessar
26
ɦɨɞɭɥɶ
ɦɨɞɭɥɶ
ɦɨɞɭɥɶ
ɦɨɞɭɥɶ
ɦɨɞɭɥɶ1
ɚɜɬɨɦɚɬ
ɚɜɬɨɦɚɬ
ɚɜɬɨɦɚɬ
ɚɜɬɨɦɚɬ
ɚɜɬɨɦɚɬ
ɉɢɬɚɧɢɟ
ȼɮaȽɰ
__
__
• После подключения модуля к источнику электропитания кабели должны быть надежно подключены
и изолированы.
• Каждый модуль должен быть оборудован устройством, предупреждающим утечку тока.
• Сигнальная линия должна быть выполнена с использованием трехжильного экранированного прово-
да. (KVVP 0.75 мм
2
или RVVP 0.75 мм
2
). Не используйте многожильный кабель (более 3-х жил), это
может привести к ухудшению сигнала. Особенно в местах установки инверторного оборудования.
Категории соединительных кабелей.
Тип кабеля Описание
RV Медная жила, ПВХ изоляция, плоский мягкий провод
BVV Медная жила, двойная ПВХ изоляция
RVV Медная жила, двойная ПВХ изоляция, круглый мягкий кабель
RVVB Медная жила, двойная ПВХ изоляция, плоский мягкий кабель
RVVP Медная жила, двойная ПВХ изоляция, экранированный мягкий кабель
KVV-C Медная жила, двойная ПВХ изоляция, сигнальный провод
KVVP Медная жила, двойная ПВХ изоляция, экранированный
сигнальный кабель
VV Медная жила, двойная ПВХ изоляция, кабель электропитания
ZR-VV Не горючий, двойная ПВХ изоляция, кабель электропитания
YCW Высокопрочный, прорезиненный, мягкий кабель электропитания
(1). Спецификация проводки
Описание Длина (м) Спецификация
Соединительный сигнальный провод
управления (общая длина)
≤500 м RVVP-300/300 3x0.75 мм
2
Межблочное соединение сигнальной
линии
≤50 м KVVP-300/500 3x0.75 мм
2
(2). Заземление
2.1 Выберите тип
2.2 Выберите сечение кабеля заземления
Сечения 1 фазы питающего провода (S), мм Заземление, мм
S≤16 S
16<S≤35 16
S>35 S/2
2.3 Требования к цвету кабеля
При однофазном питании обычно используется красный фазный провод, однако зеленый, голубой и
желтый также можно использовать.
При трехфазном питании (A,B,C) три фазных провода должны быть красным, желтым и зеленым.
