Модульные чиллеры Lessar
58

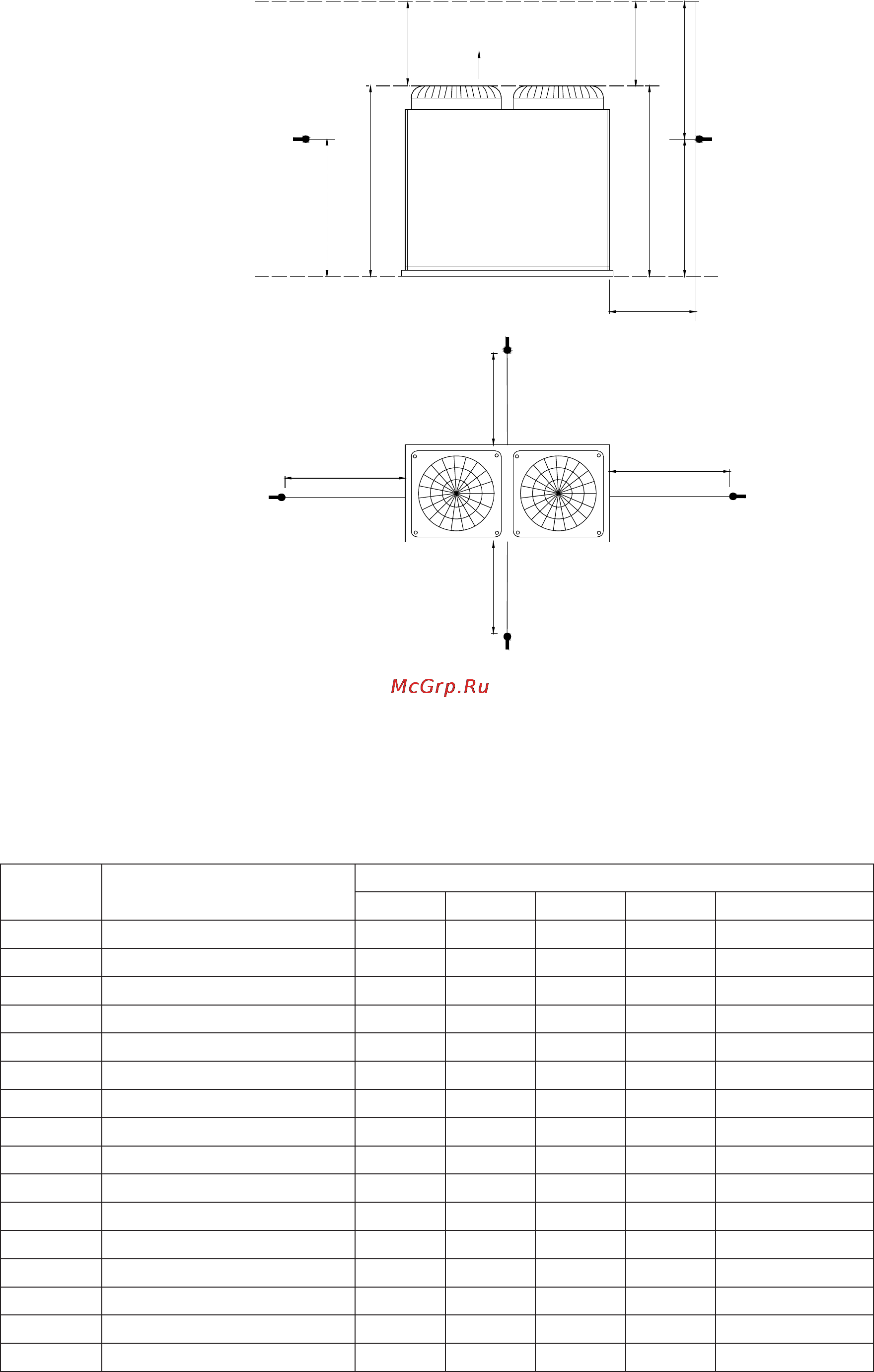

Схема определения уровня шума модулей 65 кВт
ȼɵɯɨɞɜɨɞɭɯɚ
1000
1000
1000
1545
1545
2090
(H+1000)/2
H
D
C
A
B
1000
1000
1000
1000
Примечание: Для модуля, у которого выброс воздуха вверх, уровень шума измеряется в 4-х точках, как
показано на рисунке. Измеряются 4 значения, а среднее из них и является уровнем шума.
Данный рисунок показывает схему измерения шума одного модуля. Когда несколько модулей собирают-
ся, точки измерения будут находиться в центре всей установки. Обычно установки
разбиты по произво-
дительностям от малых до больших.
Уровень шума модулей 65 кВт
Кол-во
модулей
Диапазон холодо-
производительности, кВт
Уровень шума, дБА
Точка A Точка B Точка C Точка D Сред. значение
1 65 73.8 71.6 72.9 71.5 72.5
2 130 74.2 71.8 73.2 71.7 72.7
3 195 74.3 72.0 73.3 71.9 72.9
4 260 74.3 72.4 73.6 72.0 73.1
5 325 74.6 72.5 73.6 72.3 73.2
6 390 74.7 72.7 73.8 72.4 73.4
7 455 74.8 72.7 74.0 72.6 73.5
8 520 75.0 73.0 74.3 72.6 73.7
9 585 75.2 73.2 74.6 72.9 74.0
10 650 75.3 73.3 74.6 73.2 74.1
11 715 75.3 73.3 74.8 73.4 74.2
12 780 75.5 73.6 74.9 73.5 74.4
13 845 75.6 73.8 75.0 73.7 74.5
14 910 75.8 73.8 75.2 73.8 74.7
15 975 75.9 74.1 75.2 74.0 74.8
16 1040 76.1 74.3 75.3 74.2 75.0
