45
Модульные чиллеры Lessar

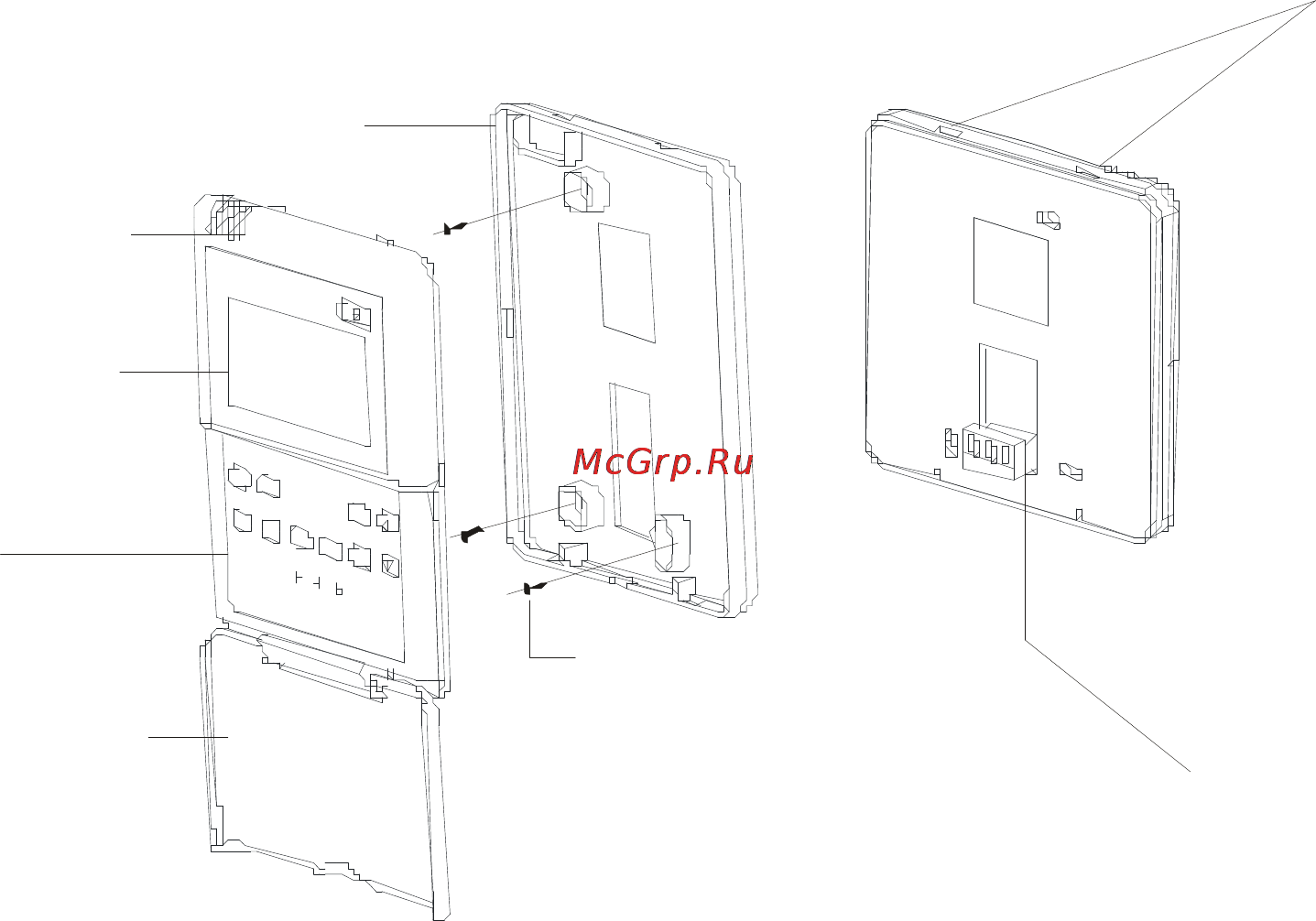

Нажмите аккуратно отверткой на пазы
задней части панели для ее снятия
При монтаже проводного пульта обеспечьте необхо-
димое расстояние для подвода сигнального кабеля и
кабеля питания воизбежание их передавливания.
Лицевая панель
LCD дисплей
Задняя крышка
Кнопки управления
Крышка откидная
Болты крепежные
(M4X20)
5.8 Подключение пульта управления LZ-MBPW1 к модульному чиллеру
1. Подключение проводного пульта модульного чиллера необходимо проводить квалифи-
цированным и обученным персоналом в соответствии с правилами по устройству электро-
установок и другими руководящими документами.
2. Проводной пульт управления должен быть запитан от одного источника электроснабже-
ния с модульным чиллером.
3. Не допускается обесточивать или подключать
к источнику электропитания проводной
пульт управления отдельно от модульного чиллера во избежание выхода из строя прово-
дного пульта управления и платы управления чиллером.
4. Проводной пульт управления следует подключать к источнику электропитания только при
использовании сетевого адаптера.
5. Для подключения проводного пульта управления к модульному чиллеру следует исполь-
зовать экранированный кабель, который
следует надежно заземлить.
6. Запрещается пользоваться мегометром после подключения проводного пульта управле-
ния к модульному чиллеру.
7. Запрещается использовать срощенные экранированные кабели.
8. Экранированный кабель запрещается прокладывать совместно с силовыми кабелями
электропитания чиллера.
9. Проводной пульт управления модульным чиллером необходимо подключить к главному
блоку модульного чиллера в соответствии с электрической схемой, приведенной
в руковод-
стве по монтажу и эксплуатации модульных чиллеров Lessar для соответствующей модели.
10. Рекомендуем использовать экранированный сигнальный кабель сечением 3х0.75
мм
2
для связи проводного пульта управления с модульным чиллером. Максимальная длина
экранированного сигнального кабеля составляет не более 50 м. Последовательность сое-
динения клемм проводного пульта управления c клеммами ведущего модульного чиллера
приведена на рис. ниже.
