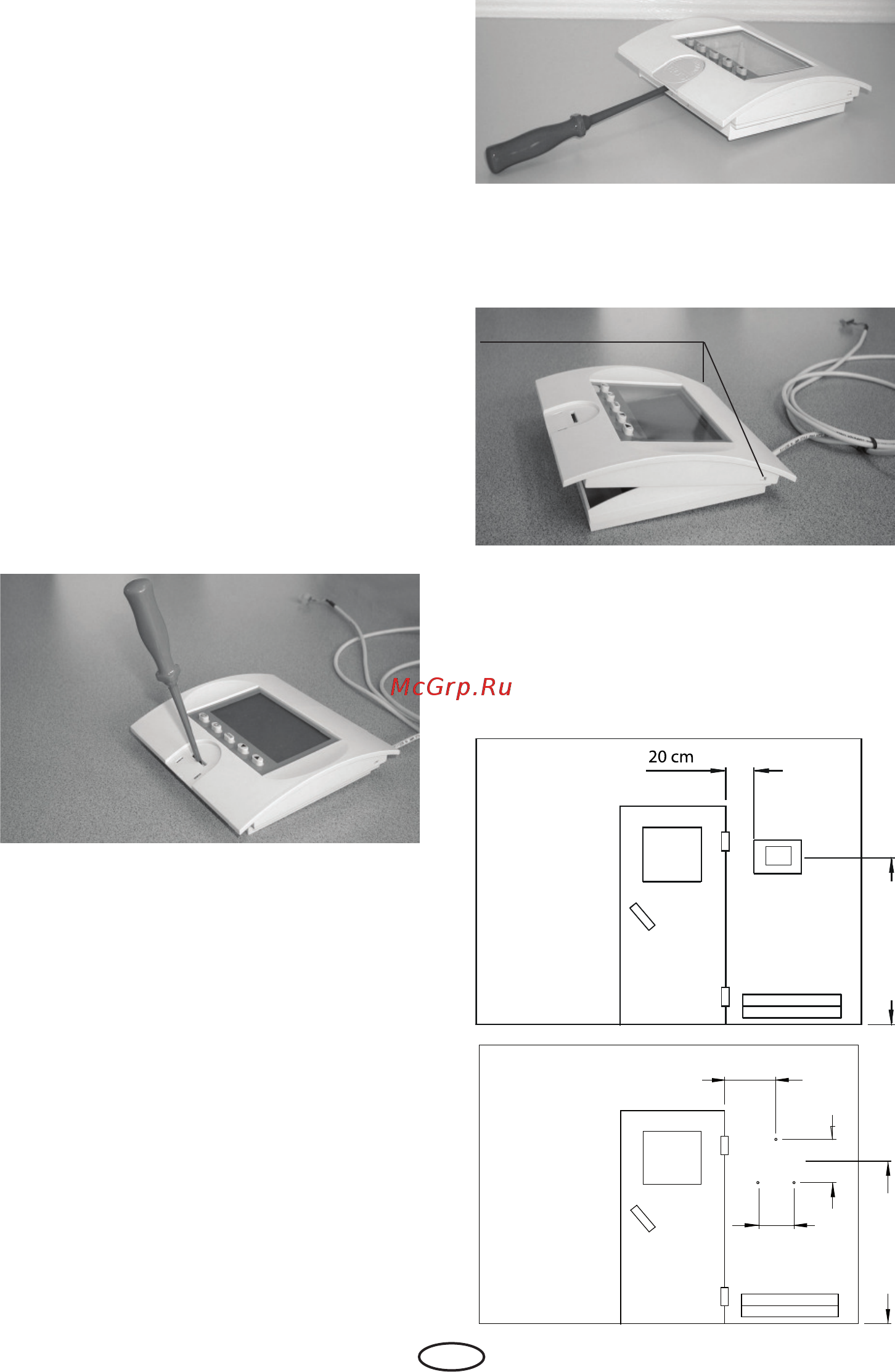

![Eos Мини мельница + Herkules S 60 [11/19] Montage auf der kabinenwand](/views2/1506927/page11/bgb.png)
11
D
Anschließend muss das Gehäuseoberteil
an den hinteren Befestigungslaschen aus-
rasten (siehe Abb. 6).
Abb. 7
Augen-
höhe
Montage auf der Kabinenwand
1. Die Bohrungen (Ø 5 mm) für die mitgelie-
ferten Holzschrauben 4 x 20 mm werden
entsprechend den in Abb. 7 und 8 ange-
gebenen Maßen angebracht.
Abb. 5
Ò
Alternatives Öffnen des Gehäuses
durch Entriegeln auf der Stirnseite
Abb.5a
Terminal
Wandbefestigung
Das Steuergerät darf nur außerhalb der
Kabine montiert werden. Als Montageort
wählen Sie zweckmäßigerweise die Kabi-
nenaußenwand. Sind bereits Leerrohre für
die elektrischen Installationen vorhanden,
ist die Position des Steuergerätes durch
diese vorbestimmt. Die Montage kann auf
der Kabinenwand oder in die Kabinenwand
eingelassen werden. Zur Montage verfah-
ren Sie bitte nach folgender Anweisung:
Entriegeln Sie das Gehäuse durch leichtes
Drehen oder Kippen des Schraubendre-
hers in Pfeilrichtung (Abb.5) und schwen-
ken Sie das Gehäuseoberteil nach oben.
Nehmen Sie die Abdeckung des Steuer-
gerätes ab. Dazu drücken Sie mit einem
fl achen Schraubenzieher die Befesti-
gungsnase nach innen und ziehen Sie das
Gehäuse-Oberteil durch Schwenken nach
oben ab (Abb. 5.a).
Abb.6
Stecken Sie zur Hilfe einen Schraubendre-
her in den großen Schlitz in der Clip-Aus-
sparung (Abb. 5).
Öffnen des Gerätes zur Wandmon-
tage
Befestigungslaschen
Abb. 8
ca. 34 cm
11,2 cm
Augen-
höhe
10,2 cm
