9
D

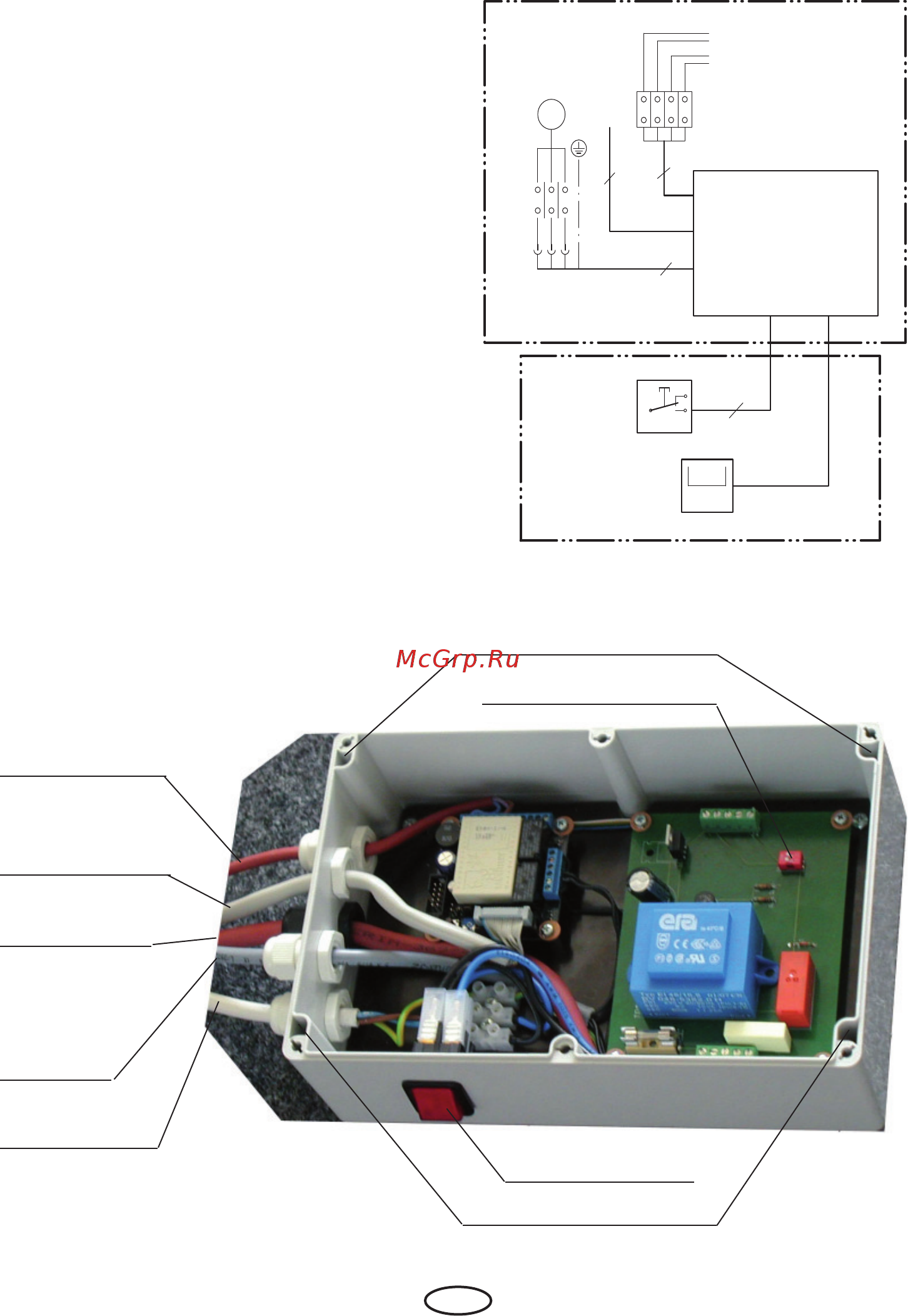

Montage und Anschluss der Steuereinheit
Montieren Sie die Steuereinheit ausserhalb
der Kabine.
Hierzu öffnen Sie das Gehäuse und be-
festigen es mittels 4 Schrauben am dafür
vorgesehenern Ort.
Verlegen Sie die Zuleitung zum Mühlenrad
und verbinden Sie sie mit dem Motoran-
schluss an der Rückseite des Mühlenra-
des.
Mit der 4-adrigen Leitung bieten wir Ihnendie
Nutzung von zwei potentialfreie Kontakten (
Signal 1 und Signal 2 ). Mittels dieser Kon-
takte können Sie bauseitige Einrichtungen
wie Licht oder Lüfter bis zur max. Stromauf-
nahme von 2,5 A schalten.
Zum Schluß stecken Sie den Schuko-Ste-
cker in eine Steckdose und das Mühlenrad
ist betriebsbereit.
*) Signal 1 = Ader 1 + 2
Signal 2 = Ader 3 + 4
Fernbedienungs-
taster (optional)
Anzeigeterminal
(optional)
Mühlenantrieb
Ausgang
Signal 1*
Signal 2
Netzzuleitung
Ein- Ausschalter
Programmierschalter
Befestigungsöffnungen
Befestigungsöffnungen
Taster/
blau/blue
rot/red
grau/grey
STANDARD
3
~
M
1 2 3
1 2 4
230V~
Schaltbox Steuerung/
3
Netz/mains
Licht/light
Lüfter/fan
4
OPTIONAL
switch-key
Display
4
switch box control
3
000
