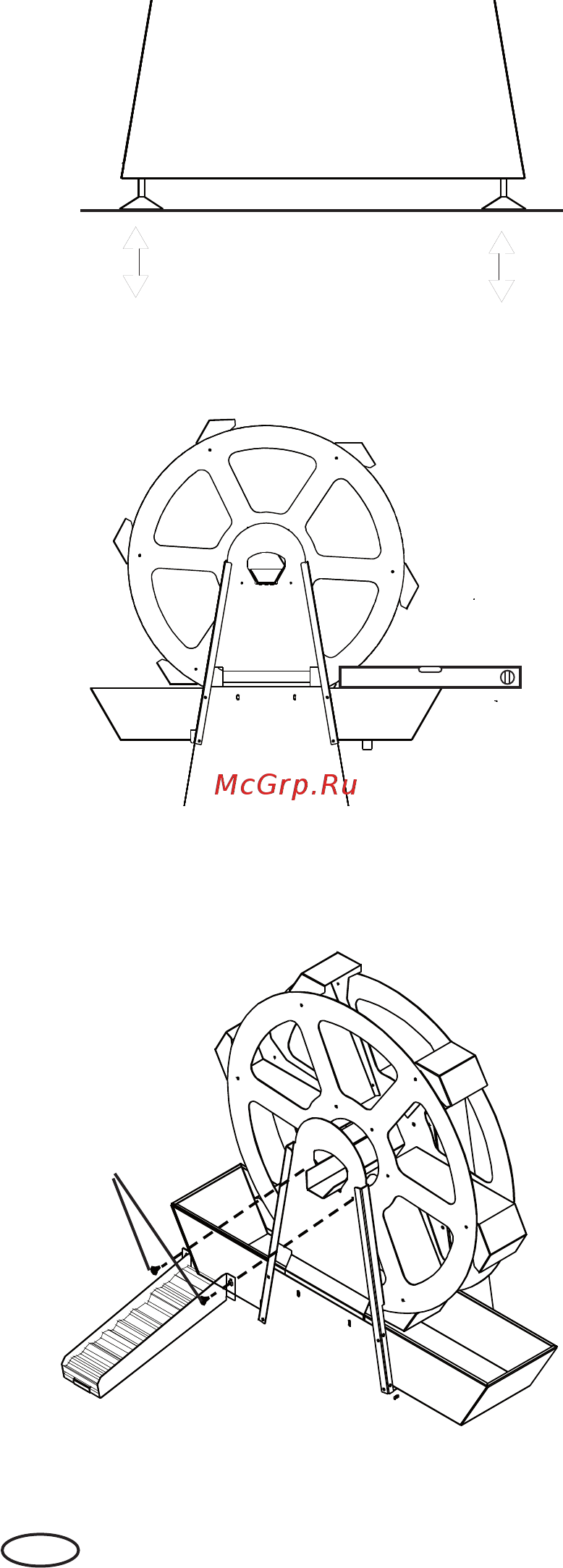

Kaskade montieren
Die Kaskade wird mit 2 Schrauben festge-
schraubt.
Achtung!! Die beiden Schrauben fest
anziehen.
Kaskade
Mühle ausrichten
Bringen Sie den Ständer mit der Säule an
den vorgesehenen Ort und richten Sie sie
mittels der Tellerfüße waagerecht aus.
Als Hilfe dient eine Wasserwaage.
Wasser-
waage
Montage
Abb. 1
Abb. 2
Abb. 3
Befesti-
g u n g s -
s c h r a u -
ben
