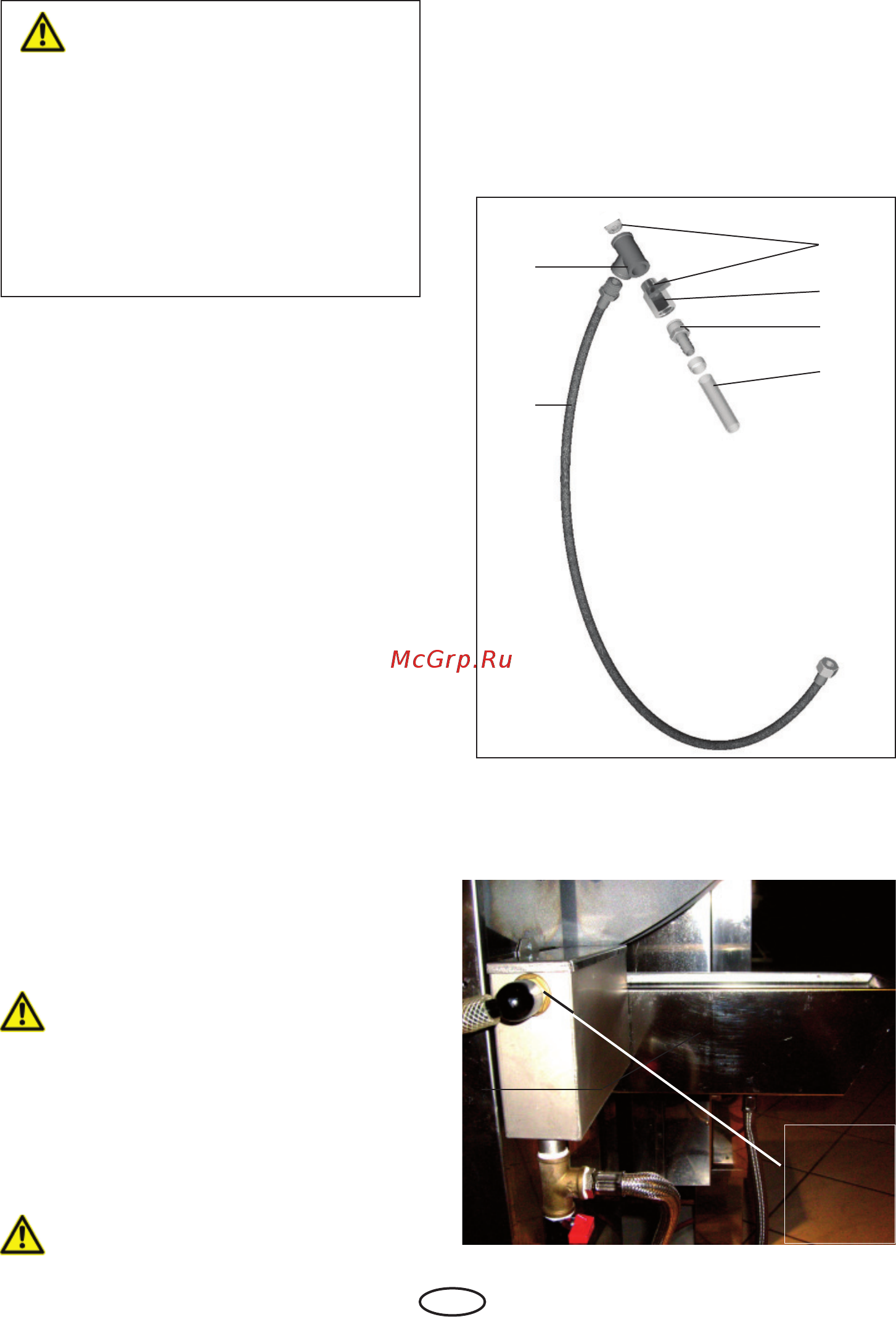

7
D
Festwasseranschluss herstellen
Wichtige Hinweise:
Die Vorschriften der EN 1717 bzw.
der DIN 1988 Teil 4 sind zu beachten. Es
sind geeignete Maßnahmen zu treffen die
verhindern das Wasser in das Trinkwas-
serleitungssystem zurück fließen kann.
Hierzu eignen sich z.B. Rohrtrenner oder
Systemtrenner. Fragen Sie hierzu ggf.
bei ihrem Trinkwasserversorger oder im
Sanitärfachhandel nach.
Verbindung Festwasseranschluss -
Wasserbehälter herstellen
1 = T-Stück
2 = Dichtung
3 = Ablasshahn
4 = Schlauchschelle
5 = Silikonschlauch
6 = Panzerschlauch
Entnehmen Sie die nebenstehenden Teile
dem Zubehörbeutel und montieren sie ent-
sprechend der Abbildung zusammen.
Nun wird dasT-Stück, unter Verwendung
von Dichtungsband auf den 1/2" Nippel an
der Unterseite des Festwasseranschlusses,
und die Überwurfmutter mit der inliegenden
Dichtung auf den Nippel am Wasserbehälter
geschraubt.
(1)
(2)
(3)
(4)
(5)
(6)
Abb. 9
Festwasseranschluss mit bausei-
tigem Wassernetz verbinden.
Beachten Sie: Zwischen Festnetz
und Festwasseranschluss muss
ein Absperrhahn montiert sein. Bei län-
gerer Nichtbenutzung des Festwasseran-
schlusses sollte der Absperrhahn geschlos-
sen werden.
Achtung: Maximaler Betriebs
druck 6 bar.
fertig montierte Verbin-
dung Festwasseran-
schluss - Wasserbehäl-
ter
3 / 8 " A n -
s c h l u s s -
nippel für
bauseitigen
F e s t n e t z -
anschluss.
Abb. 10
