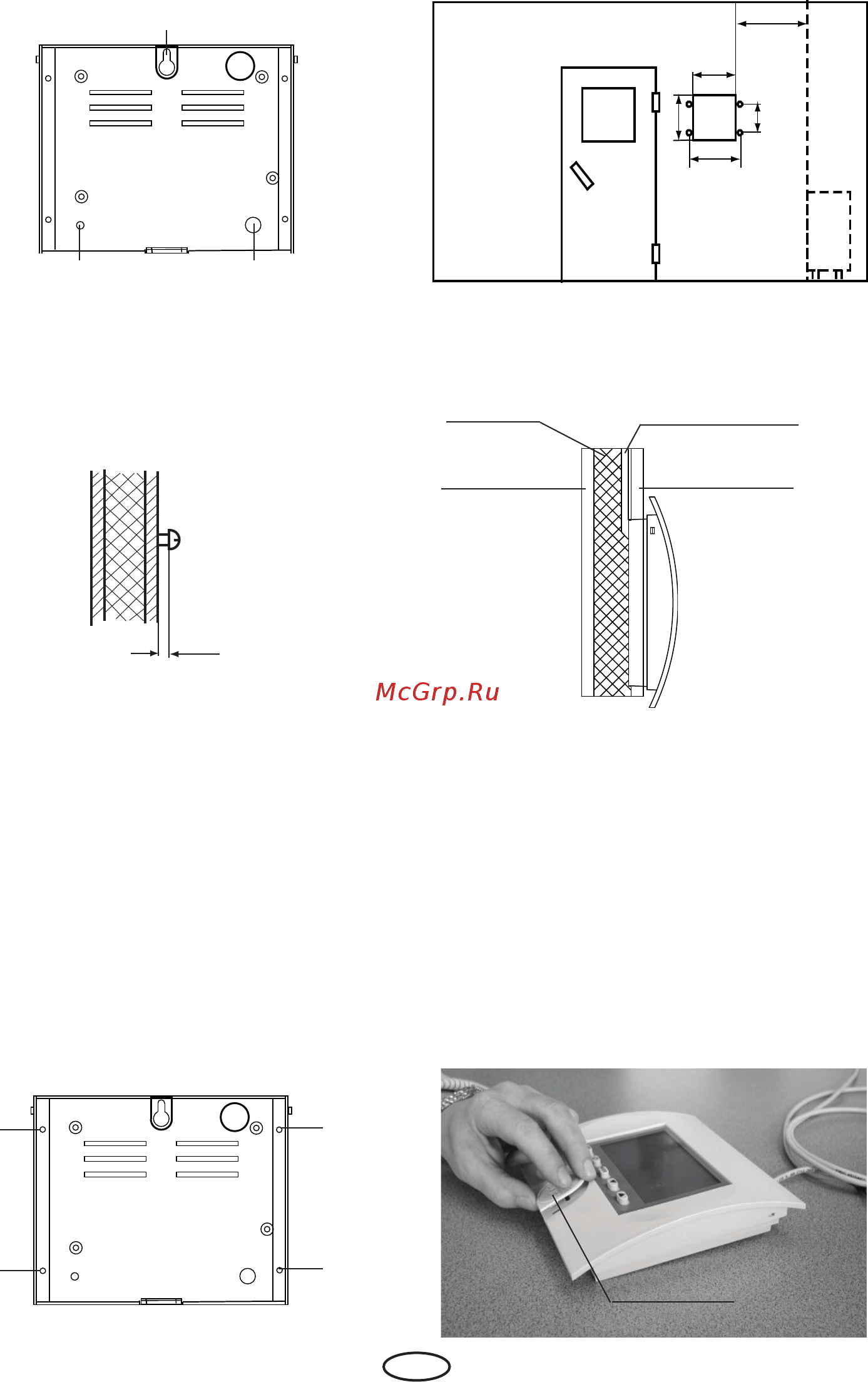

12
D
Alternative Montage in der Kabi-
nenwand (nur DL)
Die 4 Bohrungen (Ø 4 mm) auf dem Absatz
sind für die Befestigung, wenn das Steuer-
gerät in die Kabinenwand eingelassen wird
(Abb. 11 und 12).
Abb. 11
Befestigungslöcher
Befestigungslöcher
3. Das Steuergerät in die 3 mm herausste-
hende Schraube in das obere Befesti-
gungsloch einhängen.
Schrauben Sie das Gehäuseunterteil in
den beiden unteren Bohrungen (Abb. 9)
fest an die Kabinenwand
min 30 cm
150
154
136
92
Abb. 12
3
Abb. 10
2. In das obere mittlere Loch (Abb. 9) dre-
hen Sie eine der Holzschrauben. An die-
ser Schraube wird das Steuergerät ein-
gehängt. Lassen Sie zu diesem Zweck
die Schraube ca. 3 mm herausstehen
(Abb. 10).
Abb. 9
oberes Befestigungsloch
untere Befestigungslöcher
Setzen Sie nach der Montage den Logoclip
in die Aussparung auf der Gehäuseober-
seite ein (Abb. 13).
Abb. 13
Logo-Clip
Abb. 12a
Kabinen-
innenwand
Kabinen-
aussenwand
Isolierung
Steuerleitung / en
Das / die Steuerleitung/en dürfen nur zwi-
schen der Isolierung und der Kabinenaus-
senwand verlegt werden (Abb. 12a).
(Die Isolierung muß so ausgelegt sein, dass
an der Aussenseite max. 75° C erreicht wer-
den können.)
Leitungsverlegung
