52
Voor de montage
❑ Luchtafvoerbuis bevestigen aan het
verloopstuk.
Voorbereiden van de muur
❑
De muur moet vlak en loodrecht zijn.
❑
Pluggen moet stevig kunnen worden
bevestigd.
Gewicht in kg: 27,0.
Constructiewijzigingen in het kader van technische
verbeteringen voorbehouden.
❑
Ronde buizen:
wij adviseren
een inwendige diameter van 150 mm,
echter minstens 120 mm.
❑
Platte kanalen moeten een gelijk-
waardige inwendige diameter als
ronde buizen hebben.
Ze dienen geen scherpe bochten te
hebben.
l 120 mm ca. 113 cm
2
l 150 mm ca. 177 cm
2
❑
Bij afwijkende buisdiameters:
dichtstrips gebruiken.
❑
Bij gebruik van de wasemafzuigkap
met luchtafvoer moet voor voldoende
luchttoevoer worden gezorgd.
Aansluiting luchtafvoerpijp l 150 mm:
❑
Luchtafvoerpijp rechtstreeks aan de
luchtaansluiting bevestigen.

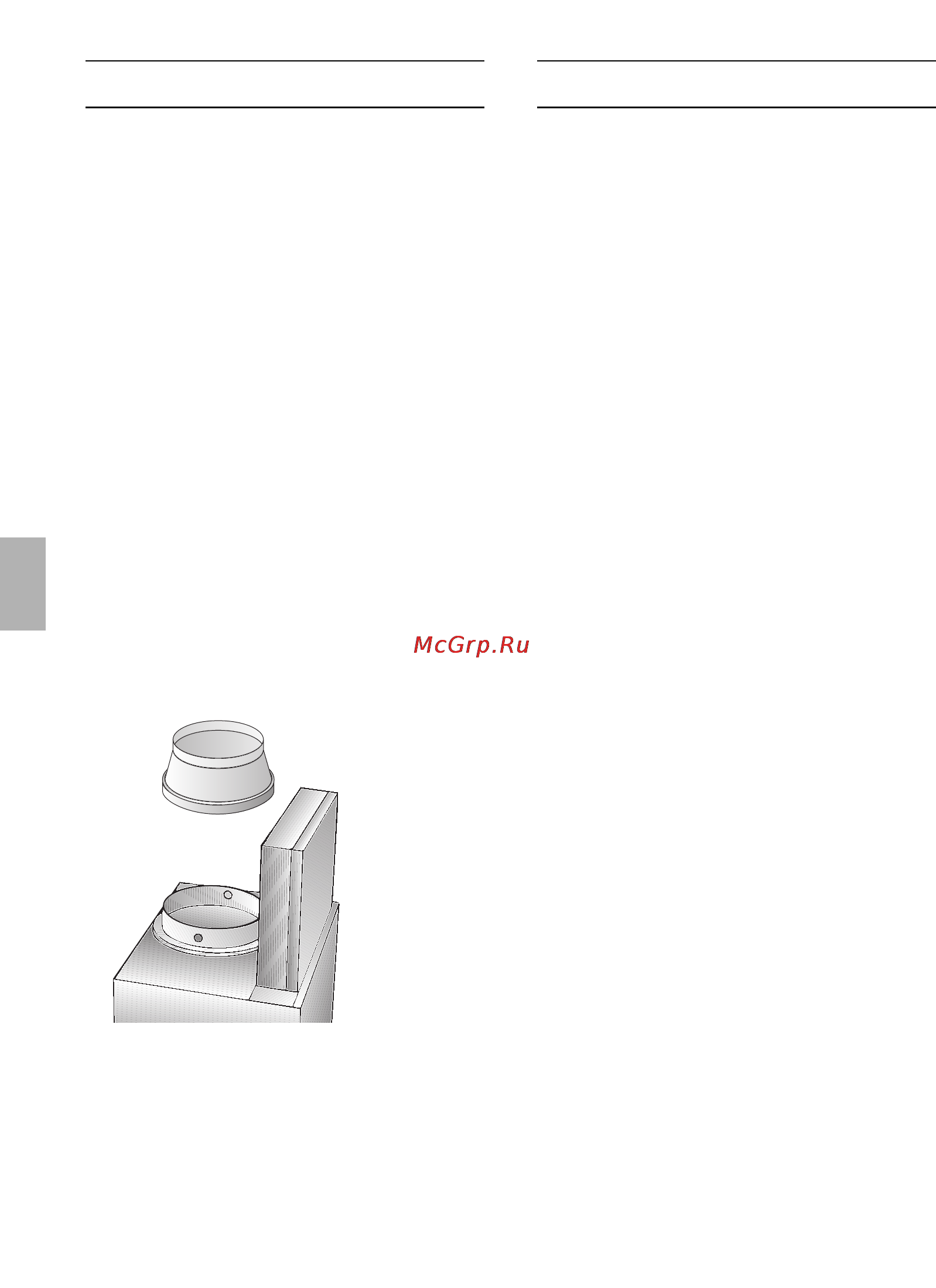

Aansluiting luchtafvoerpijp l 120 mm:
❑ Verloopstuk rechtstreeks aan de
luchtaansluiting bevestigen.
Elektrische aansluiting
De wasemafzuigkap mag alleen worden
aangesloten aan een volgens de voor-
schriften geïnstalleerd, geaard stopcontact.
Het geaarde stopcontact moet indien
mogelijk vlak achter de schoorsteenaf-
scherming worden aangebracht.
❑
Het geaarde stopcontact moet via een
eigen stroomkring zijn aangesloten.
❑
Indien het geaarde stopcontact na
montage van de afzuigkap niet meer
toegankelijk is, moet een scheidings-
voorziening worden aangebracht, zoals
bij een vaste aansluiting.
Als vaste aansluiting nodig is:
De wasemafzuigkap mag uitsluitend door
een erkende installateur worden
aangesloten.
In de installatie moet een scheidingsvoor-
ziening worden aangebracht. Als
scheidingsvoorzieningen gelden
schakelaars met een contactopening van
meer dan 3 mm en uitschakeling met alle
polen. Daarbij horen aardlekschakelaars en
veiligheidsschakelaars.
Als de elektriciteitskabel van het
apparaat beschadigd raakt, moet deze
worden vervangen door de klantenservice
van de fabrikant of door een gekwalificeerd
vakman, om gevaren te voorkomen.
Elektrische gegevens:
staan op het typeplaatje in de binnenruimte
van het apparaat vermeld en zijn zichtbaar
als het filterframe wordt afgenomen.
Bij reparaties moet de wasemafzuig-
kap altijd stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Deze wasemafzuigkap voldoet aan de EG-
bepalingen voor radio-ontstoring.
