Neff D99W45N1 [66/96] Montaggio
![Neff D99W45N1 [66/96] Montaggio](/views2/1050830/page66/bg42.png)
66
Montaggio
La cappa aspirante è prevista per il
montaggio sul muro della cucina.

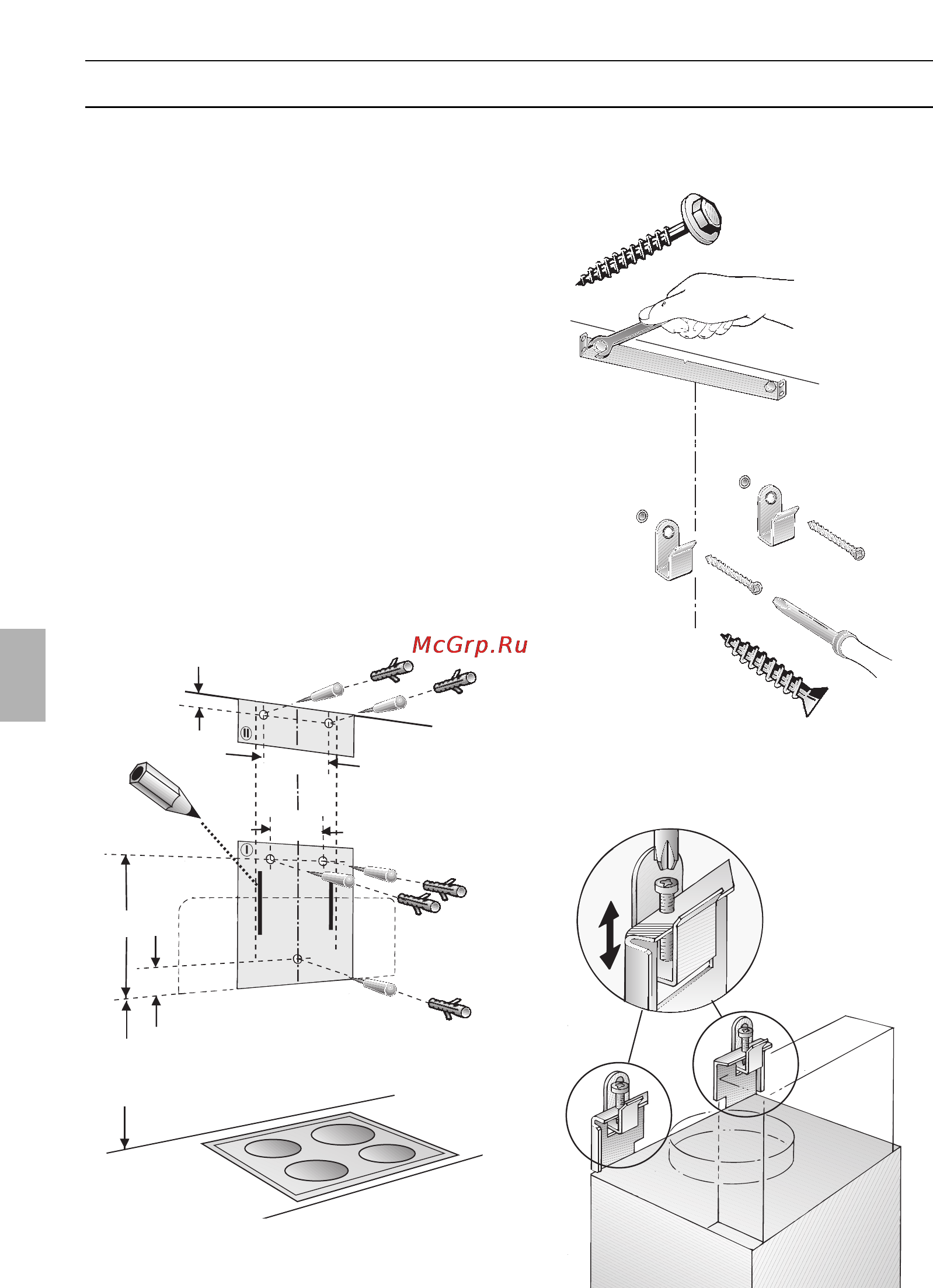

01. Rimuovere il filtro grassi
(vedi istruzioni per l'uso).
02. Tracciare sul muro della cucina una
linea mediana dal soffitto fino allo
spigolo inferiore della cappa aspirante.
03. Utilizzando la dima, tracciare sul muro
le posizioni per le viti e, per agevolare
l'aggancio, tracciare il contorno della
zona di sospensione.
Rispettare la distanza minima tra piano
di cottura e cappa aspirante di 550 mm
per i fornelli elettrici, e di 650 mm per i
fornelli a gas. Il margine inferiore della dima
corrisponde al bordo inferiore della cappa
aspirante (schermo di vetro).
04. Trapanare 3 fori l 8 mm per la cappa
aspirante e 2 fori per il rivestimento del
camino e introdurvi a raso i tasselli.
05. Avvitare la squadra di arresto superiore
e le due squadre di arresto inferiori.
24
3
0
0
mind 550 Elektro
mind 650 Gas
233
471
112
Avvertenza: tenere conto degli eventuali
accessori speciali da montare.
06. Agganciare la cappa aspirante.
Allinearla con le viti di regolazione in
altezza ed in posizione orizzontale.
