![McCulloch PM 85 [13/64] Instalati biela de control al forezei](/img/pdf.png)
McCulloch PM 85 [13/64] Instalati biela de control al forezei
![McCulloch PM 85 [13/64] Instalati biela de control al forezei](/views2/1508337/page13/bgd.png)
13
Инсталиране на контролния лост на трансмисията
Прътът на механизма за управление на силовата предавка е монтиран на снегорината (A).
1. Свалете осигурителния прът на пластмасовата връзка към долната дръжка (B).
2. С горен край на пръта позициониран под лявата страна на таблото за управление, натиснете лоста надолу и вка-
райте горния край на пръта в отвора в конзолата за управление
на задвижването (C). Обезопасете с задържаща
пружина (D).
Instalati biela pentru controlul comenzii de tractare
Bara de control a tracţiunii este instalată pe freza de zăpadă (A).
1. Scoateţi şnurul de plastic (B) care fi xează bara de mânerul inferior.
2. Cu capătul de sus al barei poziţionat sub latura din stânga a panoului de comandă, împingeţi bara în jos şi introduceţi
capătul superior al barei în orifi ciul din cadrul de control al tracţiunii (C). Fixaţi cu agrafa de fi xare (D).

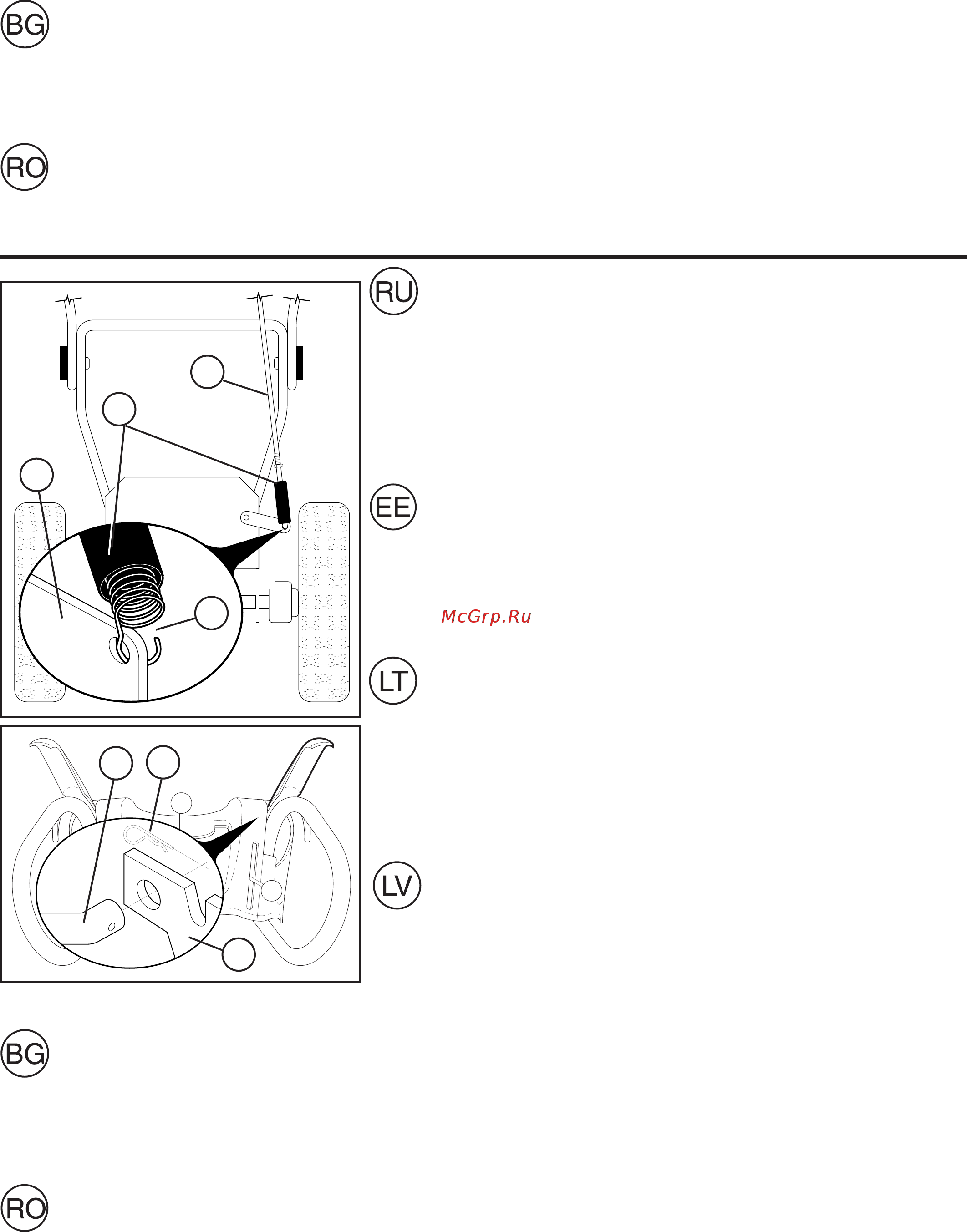

Установите рычаг управления шнеком
1. Достаньте виниловую муфту и пружину из пакета с принадлеж-
ностями (B), а рычаг управления шнеком - из коробки с желобом
для выброса снега (A). Проденьте неизогнутый конец рычага через
маленькое отверстие в виниловой манжете. Зацепите пружину (B)
за отверстие в конце рычага (D).
2. Зацепите другой конец пружины за тягу так, чтобы крючок смотрел
вверх,как показано на рисунке.
3. Расположив верхнюю часть рычага под правой стороной панели
управления заведите рычаг вниз и вставьте верхушку рычага в
отверстие в кронштейне управления шнеком (E). Закрепите с по-
мощью фиксирующей пружины (F).
Paigaldage tühjendusteo juhtkangi varras
1. Vőtke vinüülkate ja vedru (B) varuosade kotist ja eemaldage kontrollkang
pappkarbist (A). Lükake kangi sirge ots läbi vinüülkattes oleva augu.
Kinnitage augus olev vedru kangi otsa külge (D).
2. Pange vedru juhtlabas olevasse auku nii, et vedru ots jääks ül-
espoole.
3. Paigutades varda ülemise otsa juhtpaneeli parempoolse külje alla,
suruge varras alla ja sisestage varda ots tühjendusteo juhtkangi toendi
(E) avasse. Kinnitage lukustusvedruga (F).
Sraigto valdymo trauklės montavimas
1. Atitraukite vinilinę rankovę ir išimkite spyruoklę iš dalių maišelio (B),
tada išimkite spiralinio konvejerio valdiklio trauklę iš kartoninio dėklo (A).
Perkiškite trauklės galą per mažą vinilinės rankovės skylę. Užkabinkite
spyruoklę už trauklės gale esančios skylės (D).
2. Užkabinkite spyruoklę už valdymo rankenos taip, kad kilpa būtų nukreipta
į viršų, kaip parodyta.
3. Viršutinį trauklės galą padėję po valdymo pulto dešine puse, paspauskite
trauklę ir galą įdėkite į sraigto valdymo kronšteino skylę (E). Pritvirtinkite
su laikančiąja spyruokle (F).
Svârpsta regulçđanas stieňa uzstâdîđana
1. No detaļu maisa izņemiet vinila uzmavu un atsperi (B), tad izņemiet
gliemeža vadības stieni no kartona paliktņa (A). Taisno stieņa galu
izvelciet cauri nelielai atverei vinila uzmavā. Pieāķējiet atsperi (B) pie
atveres stieņa galā (D).
2. Pieāķējiet atsperes galu pie vadības sviras augšējās atveres, kā parādīts
attēlā.
3. Ar stieňa augđçjo galu, kas novietots labajâ pusç zem vadîbas pults,
spiediet stieni uz leju un stieňa apakđçjo galu ievietojiet pârnesuma
regulçđanas balsteňa atverç (E). Nostipriniet ar savilcçjatsperi (F).
D
C
B
A
A
F
E
Монтиране на лоста за управление на шнека
1. Намерете винилова втулка и пружина (B) в торбичката с части и прът с механизъм за управление на шнека в улея
на картонената кутия (A). Плъзнете краят на правия прът през малкия отвор във виниловата втулка. Закачете
пружината в отвора (B) в края на пръта (D).
2. Закачете края на пружината в лоста за управление с отваряне нагоре на отвора за скачване, както е показано.
3. Поставете горния край на лоста под дясната страна на контролния панел, след това натиснете лоста и вкарайте
горния му край в отвора на скобата за лоста за управление на шнека на контролния панел (E). Осигурете с фиксираща
пружина (F).
Instalati biela de control al forezei
1. Scoateţi manşonul de vinilin şi arcul din punga cu piese şi scoateţi bara de control a melcului din ambalajul cu jgheabul
de evacuare (A). Introduceţi prin glisare capătul drept al barei prin orifi ciul mic din manşonul de vinilin. Agăţaţi arcul (B) în
orifi ciul din capătul barei (D).
2. Agăţaţi capătul arcului în braţul de control, cu deschiderea buclei aşa cum se arată în fi gură.
3. Cu capatul de sus al bielei pozitionat sub partea dreapta a panoului de control, apasati biela in jos si inserati capatul de
sus al bielei in orifi ciul din cadrul de control al forezei (E). Fixati cu un un resort de retentie (F).
