9 Ru
ПОДКЛЮЧЕНИЕ/ИСХОДНЫЕ НАСТРОЙКИ
ПОДГОТОВКА
ВОСПРОИЗВЕДЕНИЕ
УСТАНОВКИ
УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
ПРИЛОЖЕНИЕ
ПОДКЛЮЧЕНИЕ/
ИСХОДНЫЕ НАСТРОЙКИ

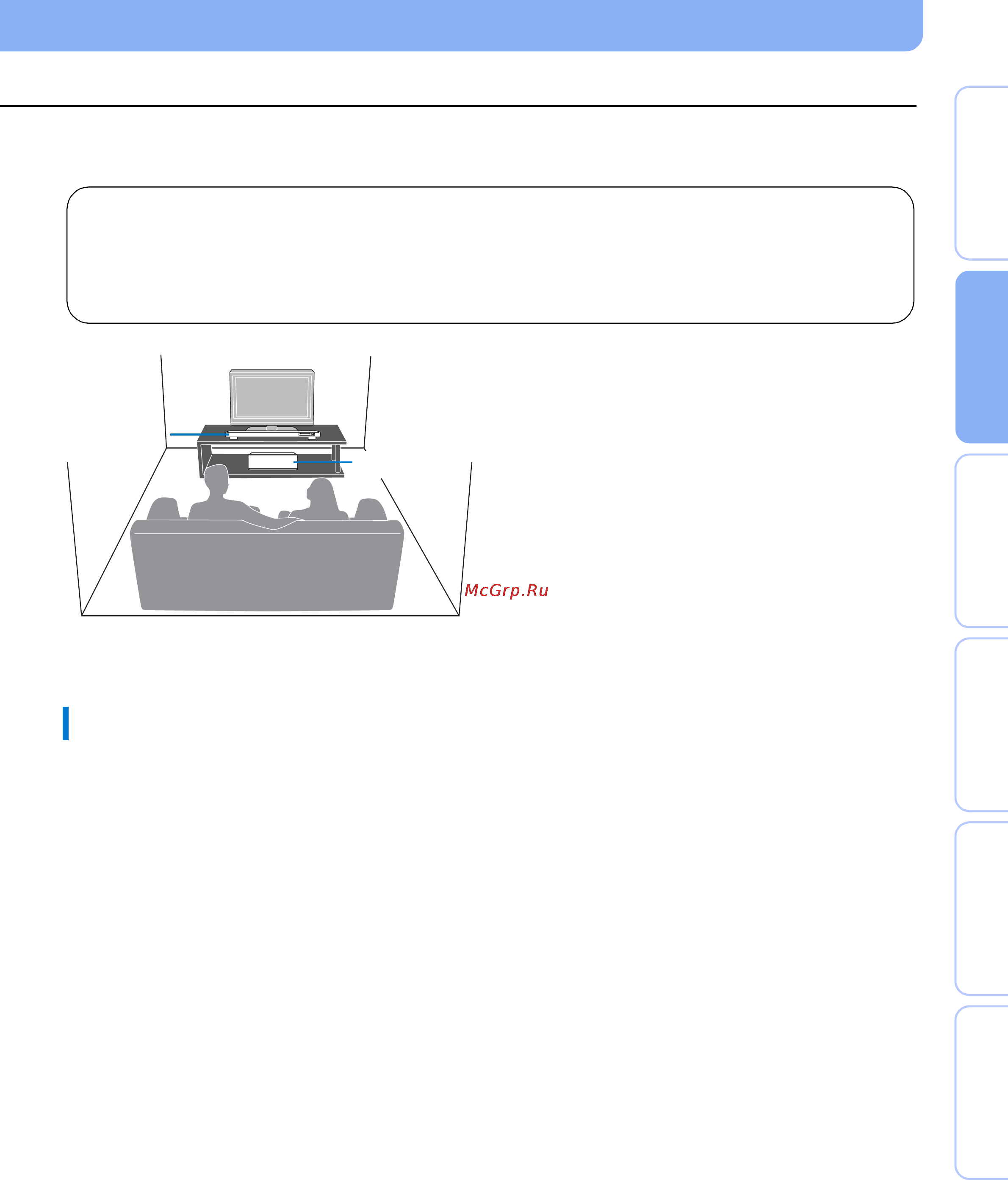

Установка и подключение
Для достижения желаемого эффекта окружающего звучания устанавливайте аппарат в местах, где отсутствуют
такие объекты как мебель, которые могут стать преградой на пути звуковых лучей (☞стр. 11). В зависимости от
среды установки соединения с внешними компонентами (☞стр. 14) должны выполняться до установки.
Некоторые телевизоры оборудованы на передней
панели датчиками, например датчиками движения, или
передатчиком сигналов для 3D-очков. Установка
центрального блока может привести к нарушению
работы таких датчиков или передатчика сигналов.
Установите центральный блок на некотором расстоянии
от телевизора или в стойке.
Центральный блок
• Устанавливайте этот аппарат на равном расстоянии от левой
и правой стены.
• Место слушателя (диван и т.д.) должно быть расположено
перед аппаратом.
• Расстояние между местом слушателя и аппаратом должно
быть больше 1,8 м.
Сабвуфер
Установите сабвуфер как можно ближе к центральному
блоку для обеспечения наилучшего качества звучания.
Данное изделие создает окружающий звук путем отражения направленных звуковых лучей от стен в комнате для
прослушивания. Создаваемые данным изделием эффекты окружающего звука могут быть недостаточны, если оно
установлено в следующих помещениях.
• Комнаты со стенами, не позволяющими должным образом отразить звуковые лучи
• Комнаты со звукопоглощающими стенами
•
Комнаты с размерами, выходящими за указанные ниже пределы: Ш (3 – 7 м)
×
В (2 – 3,5 м)
×
Г (3 – 7 м)
• Комнаты, в которых расстояние между положением слушателя и данным изделием составляет менее 1,8 м
• Комнаты, в которых объекты, например мебель, могут стать препятствием на пути звуковых лучей
• Комнаты, в которых место слушателя находится близко к стенам
• Комнаты, в которых место слушателя находится не перед изделием
■ My Surround
В комнате, подобно изображенной выше, можно использовать качественные эффекты окружающего звука
благодаря функции My Surround (☞стр. 29, 30).
Примечания по установке
• Убедитесь, что имеется достаточное вентиляционное пространство для отвода тепла.
• Аппарат должен устанавливаться в местах, где он не может упасть из-за вибрации, например, от землетрясения, и в местах,
недоступных детям.
• При использовании телевизора с электронно-лучевой трубкой (ЭЛТ) не устанавливайте аппарат прямо над телевизором.
• Если изображение на телевизионном экране становится нечетким или искаженным, рекомендуется отодвинуть аппарат
дальше от телевизора.
Центральный
блок
Сабвуфер
